Автоматическая высекательная машина SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-RG
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card

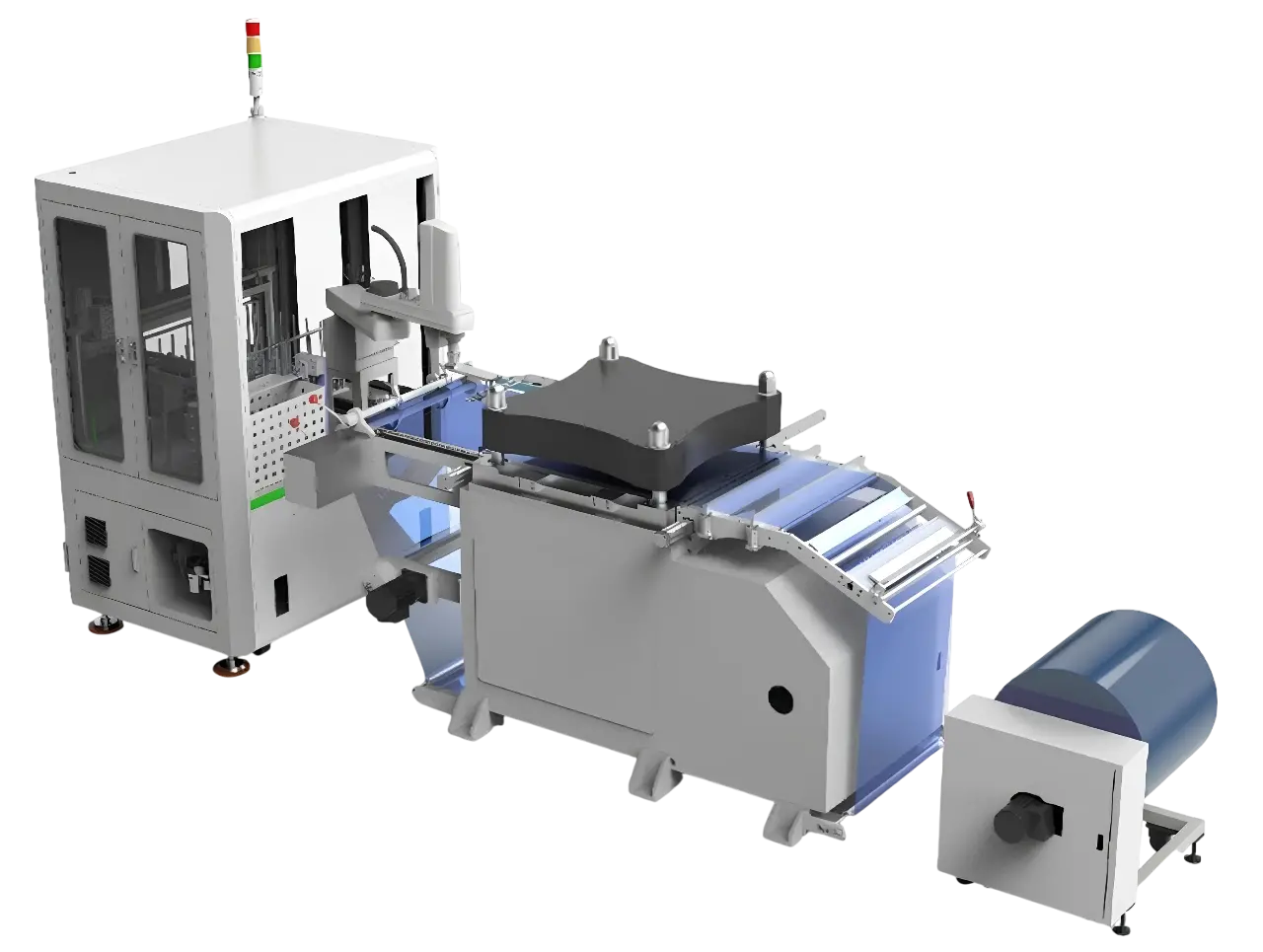

Автоматическая высекательная машина SEC-H500-BC производства Suzhou Second New Energy Technology Co., Ltd. применяется для резки материалов, подаваемых на высекательную машину из рулона и последующей укладки нарезанных материалов при производстве МЭБ, таких как слои 3CCM, рамки, GDL (газодиффузионный слой) и т.п.
Особенности
- Автоматическая резка материалов (3CCM, рамки и GDL) подаваемых из рулона;
- Сервосистема резки позволяет свободно настраивать положение и давление ножа в зависимости от материала;
- Система размотки плавно подает материал из рулона внутрь высекательной машины;
- Система намотки в рулон защитной пленки;
- Система захвата: после резки материала из рулона роботизированный манипулятор переносит разрезанный материал на платформу для последующего позиционирования;
- Система позиционирования, центрирования листа;
- Система укладки переносит лист на станину для завершения укладки, при необходимости может быть добавлен разделитель между листами;
- Автоматическая система управления, обеспечивающая передачу и автоматическое сохранение данных процесса, таких как положение резки, скорость работы, производительность и т.д. Совместима с системами передачи данных MES и CIM, поддерживает резервное копирование.
|
Базовая конфигурация |
Дополнительная конфигурация |
|---|---|
|
Высекательная машина |
Системы контроля габаритных размеров |
|
Сервосистема резки |
|
|
Система размотки |
|
|
Система контроля натяжения |
|
|
Система позиционирования |
|
|
Системы захвата и укладки нарезанного материала |
|
|
Автоматизированная система управления |
- Производитель
- Suzhou Second New Energy Technology Co.,Ltd.
- Артикул
- SEC-H500-RG
- Электропитание
- AC 220 В, 50-60 Гц, 16 кВт
- Масса, кг
- 4800
- Система управления
- Программируемый логический контроллер
- Условия эксплуатации
- Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
- Габаритные размеры рабочей зоны, мм
- 500 × 500
- Габаритные размеры (ДхШхВ), мм
- 1200 × 1100 × 2000
- Допустимые габариты объекта, мм
- 500(Х) × 300(Y) × 0.5(Z)
- Точность размеров обработанных изделий, ±мм
- 0.05
- Внутренний диаметр рулона, дюймы
- 3.6
- Внешний диаметр рулона, мм
- 500
- Максимальная ширина рулона, мм
- 500 (допускается модификация)
- Количество одиночных разрезов за 1 цикл работы
- 1 — 4
- Диапазон регулировки хода цилиндра, мм
- 0 — 6
- Номинальное усилие резки, кН
- 150
- Способ резки
- Частичный/полный разрез
Товары из этой же серии
- Артикул: SEC-H500-BC
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 18 кВт
- Масса, кг: 2300
- Система управления: Программируемый логический контроллер
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
В корзину
1
- Артикул: SEC-H500-5M
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 22 кВт
- Масса, кг: 2400
- Система управления: Программируемый логический контроллер
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
В корзину
1
- Артикул: SEC-H500-AT
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 3 кВт
- Масса, кг: 1000
- Система управления: Программируемый логический контроллер
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
В корзину
1
- Артикул: SEC-H500-7M
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 60 кВт
- Масса, кг: 10000
- Система управления: Программируемый логический контроллер
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
В корзину
1
- Артикул: SEC-H500-ML
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 380 В, 50-60 Гц, 150 кВт
- Масса, кг: 20000
- Система управления: Программируемый логический контроллер
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
В корзину
1
Не забудьте купить
- Артикул: 411742
- Габаритные размеры, мм: 410х230х170
- Производитель: WELCH
- Предельное остаточное давление, мбар: 8
- Уровень шума, дБ: 44
- Масса, кг: 18.3
В корзину
1
- Габаритные размеры, мм: 1250 × 600 × 2100
- Производитель: TAISITE
- Контроль температуры: Цифровой
- Предельное остаточное давление, Па: 399.9 (менее 3 мм рт. ст.)
- ДУ фланца: 125
- Используемый двигатель, Вт: 250
В корзину
1
- Режим работы: Нагнетание
- Мощность электродвигателя, кВт: 55
- Производитель: ERSTVAK Ltd.
- Напряжение питания, В: 440
- Производительность, м³/ч: 3060
- Производительность, м³/мин: 51
В корзину
1

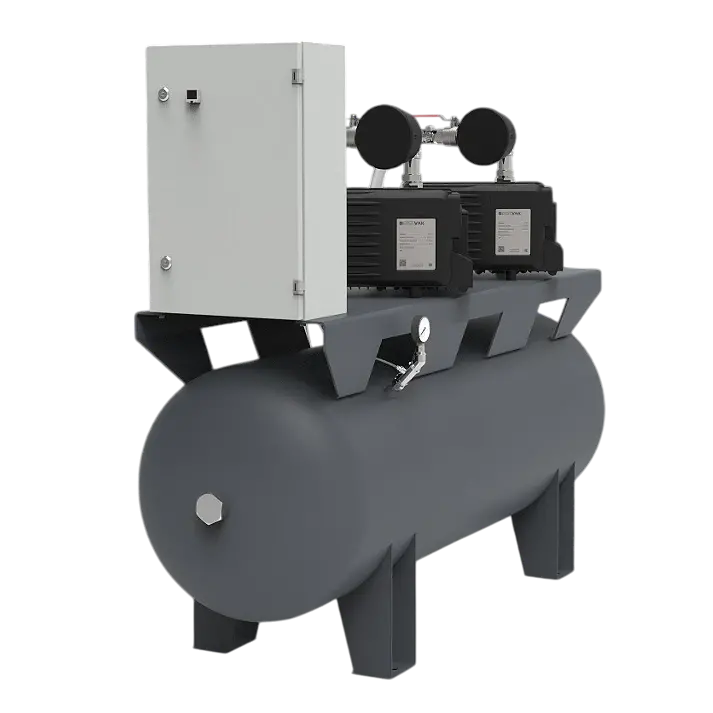

- Производитель: ERSTVAK Ltd.
- Предельное остаточное давление, мбар: 5
- Объем ресивера, л: 900
- Производительность, м³/ч: 400
- Суммарная мощность, кВт: 11
- Габаритные размеры (ДхШхВ), мм: 2434 × 958 × 1764
В корзину
1
- Артикул: 412943
- Габаритные размеры, мм: 230x380x170
- Производитель: WELCH
- Предельное остаточное давление, мбар: 2
- Уровень шума, дБ: 44
- Масса, кг: 22.6
В корзину
1

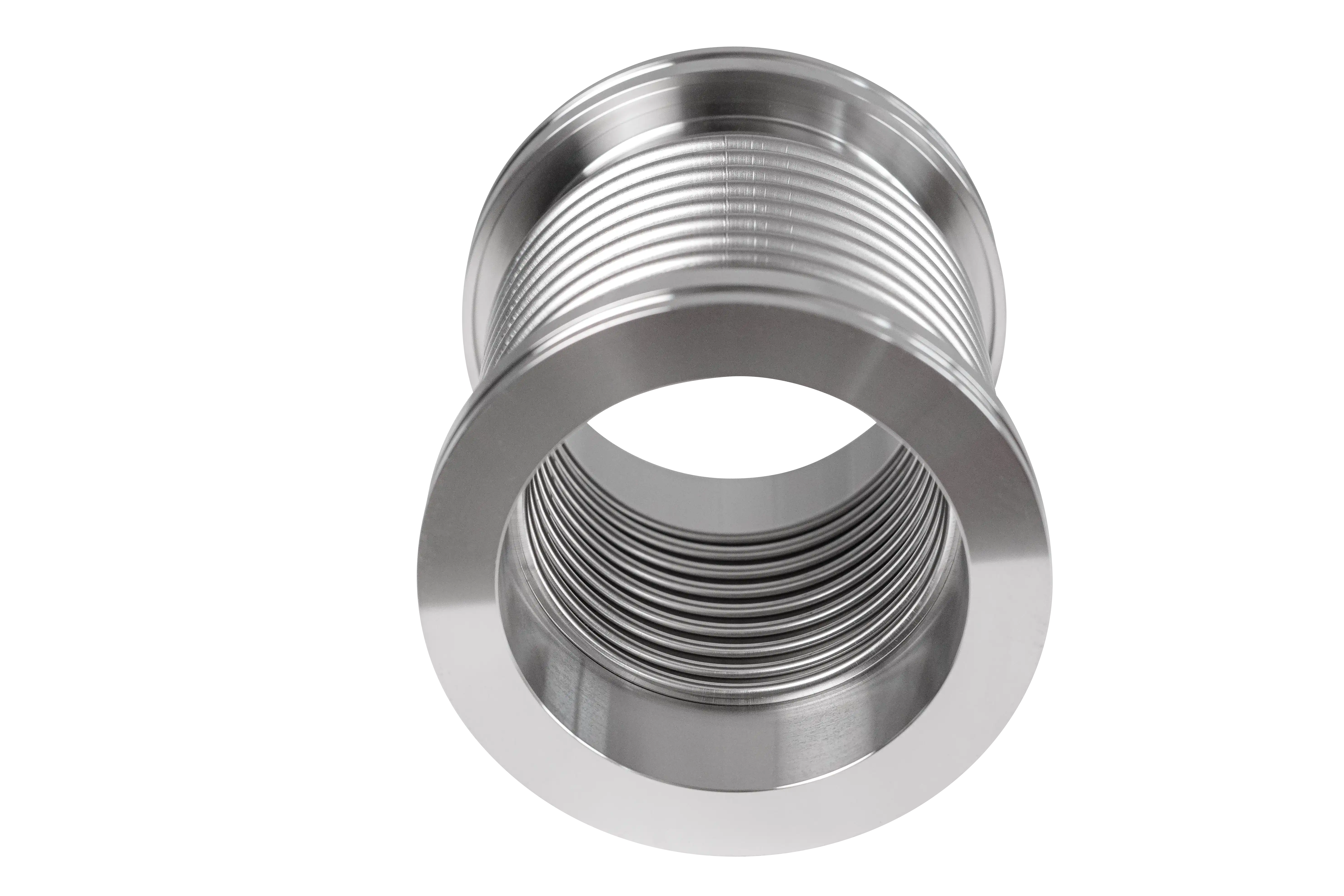

- Производитель: King Lai
