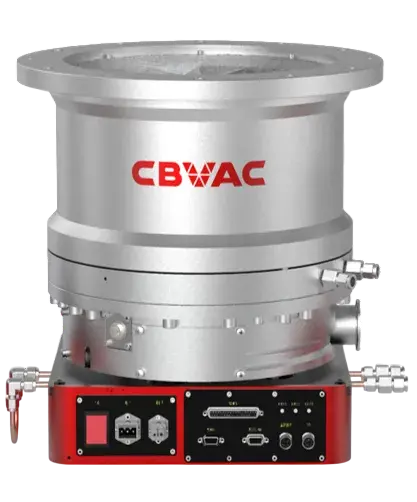

Турбомолекулярный вакуумный насос CBVAC MTP-3201P
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Высоковакуумный насос MTP-3201P на магнитном подвесе представляет собой передовое решение для высокотехнологичных производств, где требуются исключительная чистота процесса и бесперебойная работа.
Конструкция насосов MTP на магнитном подвеске включает 4 ключевых элемента:
-
Система активного магнитного подвеса - электромагниты с датчиками положения, обеспечивающие бесконтактное левитирующее положение ротора без механических опор
-
Высокоскоростной бесконтактный ротор - выполнен из специальных сплавов с оптимизированной аэродинамической геометрией для работы при экстремальных скоростях вращения
-
Встроенная система охлаждения - комбинированное жидкостное и воздушное охлаждение силовых электронных компонентов и рабочих камер
-
Цифровой блок управления - процессорная система, непрерывно регулирующая параметры магнитного подвеска, скорости вращения и температурные режимы
Дополнительные характеристики
|
Модель |
MTP-3201P |
|
Скорость откачки по азоту, л/с |
3200
|
|
Скорость откачки по водороду, л/с |
2300
|
|
Коэффициент сжатия азота |
10 8
|
|
Коэффициент сжатия водорода |
10 3
|
|
Номинальная скорость вращения ротора, об/мин ± 500 |
27720
|
|
Время выхода насоса на номинальную скорость вращения ротора насоса, мин |
10
|
- Производитель
- Chuanbei Vacuum Technology (Beijing) Co., Ltd..
- Потребляемая мощность, Вт
- 1500
- Выходной фланец
- 40 KF
- Охлаждение
- Водяное
- Предельное остаточное давление, Па
- 1 × 10^(-7)
- Напряжение питания, В
- 220
- Скорость откачки по азоту, л/с
- 3200
- Номинальная скорость вращения ротора, ± 500 об/мин
- 27720
- Тип подвески ротора
- Магнитный подшипник
- Длина, мм
- 344
- Ширина, мм
- 315
- Высота, мм
- 405
- Масса, кг
- 84
