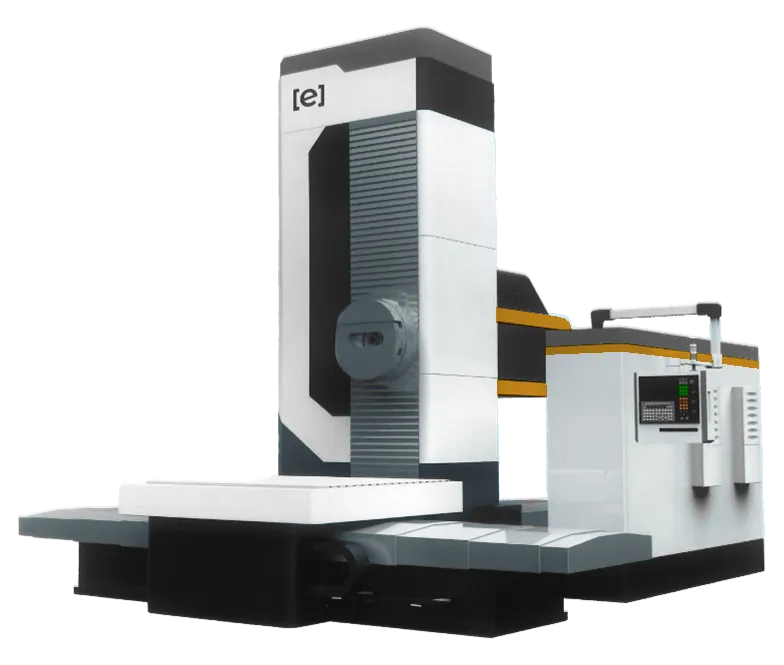

Горизонтально-расточный станкок с поперечным ходом стола и продольным ходом колонны EMBP 13-1416
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Направляющие и винт ШВП с увеличенным сечением для дополнительной жесткости.
Грузоподъемность стола до 20 000 кг.
Электрокомпоненты Siemens.
Инструментальный магазин на 40 позиций. 60 позиций – опционально.
Надежный долговечный шпиндель с дополнительным запасом прочности.
Подшипники NSK шпинделя и ШВП.
Исполнение безрасточной планшайбы
Исполнение с расточной планшайбой – опция
Стандартная комплектация
- Система ЧПУ Fanuc 0i
- Телескопическая защита направляющих
- Оптические линейки осей X/Y/Z
- Оптический инкодер оси B
- Инструментальный магазин на 40 позиций
- Теплообменник электрошкафа
- Автоматическая система смазки
- Система подачи СОЖ
- Поддон стола для СОЖ
- Освещение рабочей зоны
- Выравнивающие опоры, анкерные болты
- Инструмент для обслуживания станка
- Русскоязычная документация
Список опций
- Инструментальный магазин на 60 позиций
- Ограждение рабочей зоны / полностью закрытая рабочая зона
- Система измерения детали
- Система измерения, привязки инструмента
- Подача СОЖ через шпиндель с повышенным давлением
- Конвейер стружки
- Угловые головы
- Уловитель паров СОЖ
- Маслоотделитель СОЖ
- Поворотные угловые головы
- Ход по оси X, мм
- 4000
- Ход по оси Y, мм
- 3000
- Ход по оси Z, мм
- 3000
- Размер стола (ДxШ), мм
- 1400 × 1600
- Макс. нагрузка на стол, кг
- 10000
- Тип конуса шпинделя
- ISO50
- Мощность двигателя шпинделя, кВт
- 25
- Крутящий момент шпинделя, Нм
- 2300/1700
- Вместимость магазина инструментов, шт
- 40
- Диаметр расточной пиноли, мм
- 130
- Диаметр шпинделя, мм
- 221.44
- Диаметр расточной планшайбы, мм
- 800
- Макс. скорость шпинделя без расточной планшайбы, об/мин
- 3000
- Макс. скорость шпинделя с расточной планшайбой, об/мин
- 2000
- Ход по оси W, мм
- 900
- Ход по оси U, мм
- 300
- Угол поворота по оси B, град
- 360
