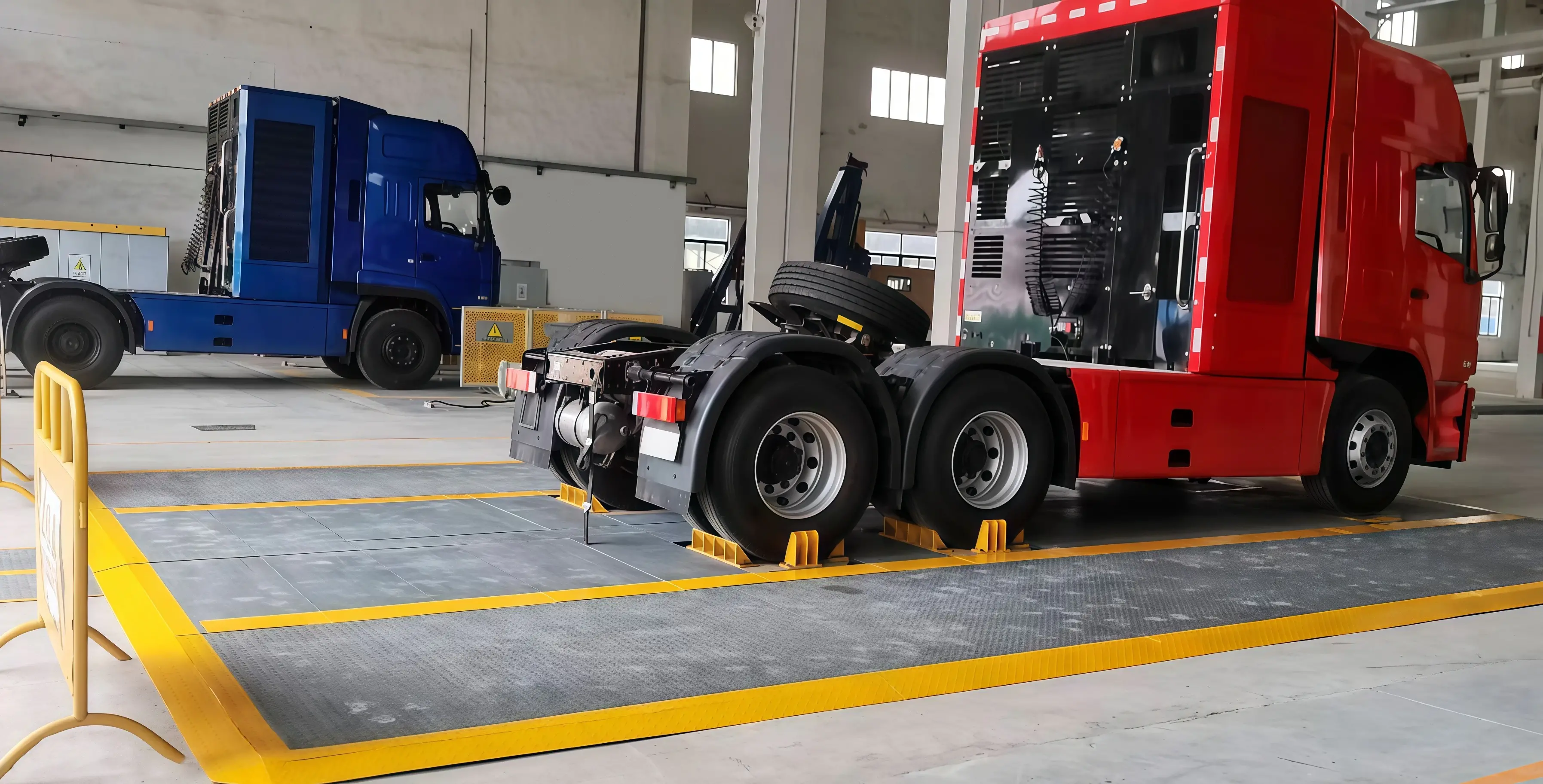

Гидравлический стенд с шинным сопряжением ERSTVAK VSR540-D-MED (2 оси)

Гидравлические стенды с шинным сопряжением применяются для проведения испытаний автотранспортных средств на устойчивость к вибрационным и динамическим нагрузкам. Такое оборудование позволяет воспроизводить реальные дорожные воздействия и оценивать поведение тяжелого коммерческого транспорта в условиях эксплуатации.

Испытания используются при разработке, проверке и ресурсной оценке транспортных средств. Передача нагрузок через шины обеспечивает высокую степень приближения условий испытаний к реальной эксплуатации.

Назначение и принцип работы

Стенд формирует управляемые вибрационные воздействия через опорные плиты, взаимодействующие с колесами транспортного средства. Гидравлическая система обеспечивает стабильное воспроизведение параметров испытаний и позволяет точно задавать режимы работы.

Модель VSR540-D-MED (2 оси) рассчитана на тяжелый коммерческий автотранспорт массой до 25000 кг. Конфигурация на 4 поста позволяет моделировать нагрузки на переднюю и заднюю ось с учетом их различающихся характеристик. Номинальная нагрузка составляет 180 кН для передней оси и 225 кН для задней.

Модель ориентирована на более умеренные режимы воздействия: максимальная скорость составляет 2.5 м/с для передней и задней оси. При этом максимальное ускорение достигает 25 g для передней оси и 18 g для задней, а частотный диапазон составляет 0.1–50 Гц. Ход 305 мм позволяет воспроизводить значительные перемещения. Рабочее давление гидросистемы 280 бар обеспечивает стабильную работу оборудования.

Технические особенности

Тип: колонный
Количество постов: 4
Диаметр плиты поста: 850 мм
Максимальная масса объекта испытаний: 25000 кг
Тип тестируемого автотранспорта: тяжелый коммерческий автотранспорт
Страна: Российская Федерация

Номинальная нагрузка на ось:
— передняя: 180 кН
— задняя: 225 кН

Максимальная скорость:
— передняя ось: до 2.5 м/с
— задняя ось: до 2.5 м/с

Максимальное ускорение:
— передняя ось: до 25 g
— задняя ось: до 18 g

Максимальный ход: 305 мм
Диапазон частот: 0.1–50 Гц
Максимальная точность по амплитуде: 5%
Рабочее давление гидросистемы: 280 бар

Применение и преимущества

Модель подходит для испытаний тяжелого коммерческого транспорта при умеренных режимах воздействия.

Обеспечивает:
контролируемые режимы испытаний с пониженной скоростью;
воспроизведение эксплуатационных нагрузок через шины;
стабильность параметров работы;
точность и повторяемость результатов испытаний.
