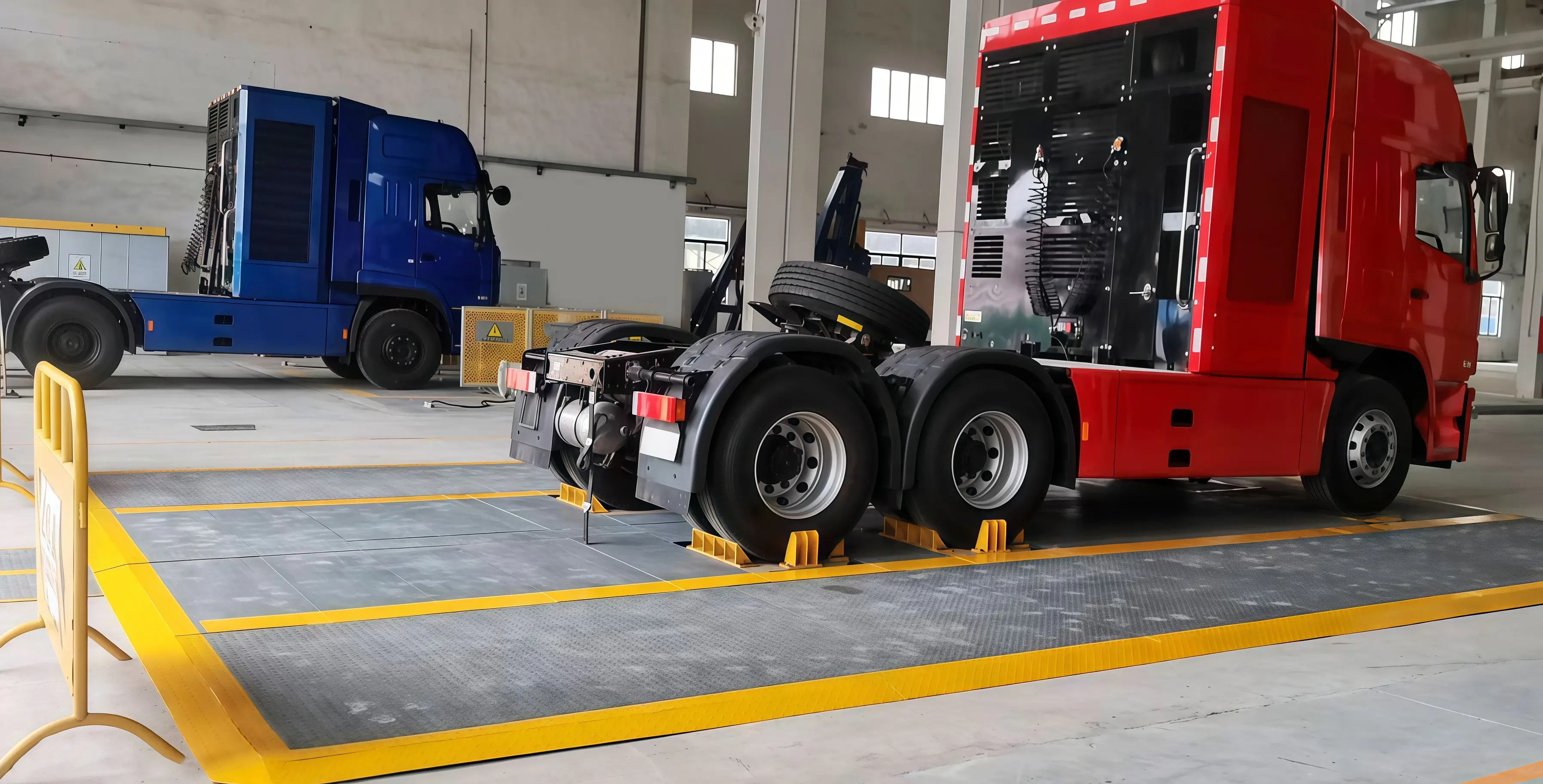

Гидравлический стенд колонного типа с шинным сопряжением ERSTVAK VSR540-S (3 оси)

product-card
Гидравлический стенд колонного типа с шинным сопряжением ERSTVAK VSR540-S (3 оси)
Гидравлический стенд колонного типа с шинным сопряжением ERSTVAK VSR540-S (3 оси)
Описание
Характеристики
Отзывы клиентов

Гидравлические стенды с шинным сопряжением применяются для проведения испытаний автотранспортных средств на устойчивость к вибрационным и динамическим нагрузкам, возникающим в реальных дорожных условиях. Такое оборудование позволяет воспроизводить эксплуатационные воздействия на подвеску, кузов и элементы шасси, обеспечивая точную оценку поведения транспортного средства под нагрузкой.

Испытания на стендах данного типа используются при разработке и доводке транспортных средств, а также при ресурсных и сертификационных испытаниях. Возможность моделирования нагрузок на каждую ось отдельно позволяет выявлять слабые места конструкции и повышать надежность техники.

Назначение и принцип работы

Стенд формирует управляемые вибрационные воздействия через опорные плиты, на которые устанавливается транспортное средство. Нагрузки передаются через шины, что позволяет максимально точно воспроизводить реальные условия эксплуатации. Гидравлическая система обеспечивает точное управление параметрами воздействия, включая частоту, ускорение и перемещение.

Модель VSR540-S (3 оси) предназначена для испытаний тяжелого коммерческого автотранспорта. Максимальная масса объекта испытаний достигает 25000 кг, что позволяет работать с грузовыми автомобилями и специализированной техникой. Конфигурация на 3 оси и 6 постов обеспечивает независимое управление нагрузкой на каждую ось.

Стенд развивает ускорение до 25 g для передней оси и до 18 g для задней и средней осей, при максимальной скорости 3 м/с. Частотный диапазон от 0.1 до 100 Гц и ход до 305 мм позволяют воспроизводить широкий спектр дорожных воздействий. Рабочее давление гидросистемы 280 бар обеспечивает стабильную работу при высоких нагрузках.

Технические особенности

Тип: колонныйКоличество постов: 6Диаметр плиты поста: 850 ммМаксимальная масса объекта испытаний: 25000 кгТип тестируемого автотранспорта: тяжелый коммерческий автотранспорт

Номинальная нагрузка на ось:— передняя: 180 кН— задняя: 225 кН— средняя: 225 кН

Максимальная скорость: до 3 м/сМаксимальное ускорение: до 25 gМаксимальный ход: 305 мм

Диапазон частот: 0.1–100 ГцМаксимальная точность по амплитуде: 5%Рабочее давление гидросистемы: 280 бар

Применение и преимущества

Модель предназначена для испытаний тяжелого автотранспорта в условиях, максимально приближенных к реальной эксплуатации.

Обеспечивает:испытания транспортных средств с большой массой и нагрузкой на оси;независимое управление нагрузками по каждой оси;воспроизведение реальных дорожных воздействий через шины;контроль параметров испытаний с высокой точностью.

Тип
Колонный
Серия
VSR540
Максимальная масса объекта испытаний, кг
25000
Минимальная частота, Гц
0.1
Максимальная частота, Гц
100
Максимальный ход, мм
305
Тип тестируемого автотранспорта
Тяжелый коммерческий автотранспорт
Неподрессоренная масса, (передняя ось), кг
450
Неподрессоренная масса (задняя ось), кг
850
Неподрессоренная масса (средняя ось), кг
850
Номинальная нагрузка на ось (передняя), кН
180
Номинальная нагрузка на ось (задняя), кН
225
Номинальная нагрузка на ось (средняя), кН
225
Максимальная скорость (передняя ось), м/с
3
Максимальная скорость (задняя ось), м/с
3
Максимальная скорость (средняя ось), м/с
3
Максимальное ускорение (передняя ось), g
25
Максимальное ускорение (задняя и средняя оси), g
18
Количество постов
6
Диаметр плиты поста, мм
850
Максимальная точность по амплитуде, %
5
Рабочее давление гидросистемы, бар
280
