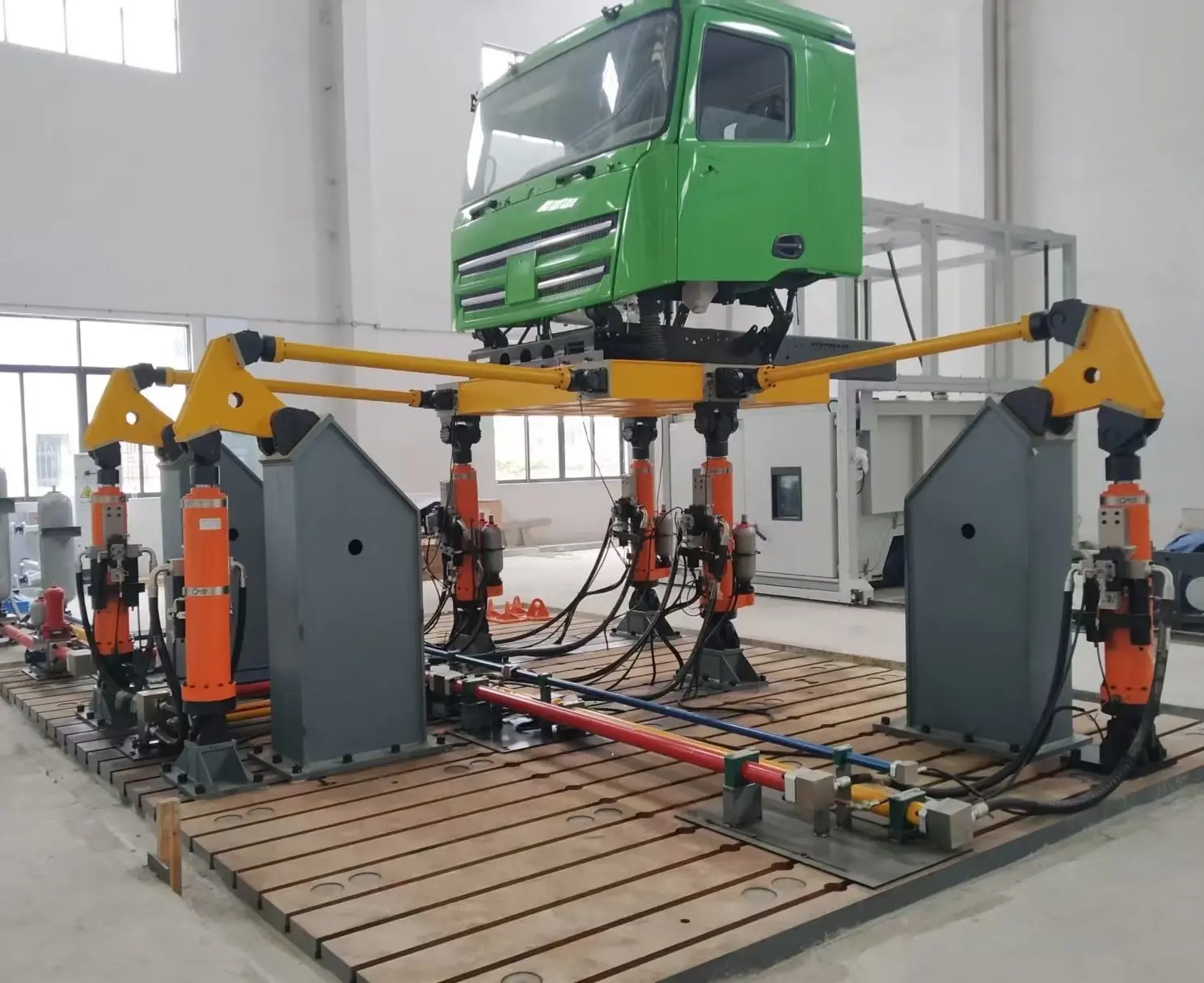

Многоосевой гидравлический вибростенд ERSTVAK MAH-10000 для сейсмических испытаний
product-card
Многоосевые гидравлические вибростенды серии MAH применяются для проведения сейсмических испытаний изделий, конструкций и оборудования. Оборудование используется для моделирования реальных динамических нагрузок, включая землетрясения и сложные пространственные воздействия.
Стенды обеспечивают воспроизведение нагрузок по шести степеням свободы (6DOF), что позволяет максимально точно имитировать реальные условия эксплуатации.
Назначение и принцип работы
Модель MAH-10000 предназначена для испытаний образцов массой до 10000 кг. Размер рабочего стола составляет 6 × 6 м, что позволяет проводить испытания крупногабаритных объектов.
Диапазон частот — от 0.1 до 80 Гц. Вертикальное перемещение достигает ±250 мм, горизонтальное и продольное — ±400 мм.
Скорость перемещений составляет до 2 м/с по вертикали и до 1.5 м/с по горизонтальным направлениям. Максимальные ускорения достигают 4 g по вертикали и 3 g по горизонтальным осям.
Опрокидывающий момент — 250 кН×м, что позволяет испытывать массивные конструкции с учетом устойчивости.
Применение и преимущества
- нагрузку до 10000 кг;
- увеличенные перемещения платформы;
- стабильную работу при высоких нагрузках;
- реалистичное моделирование сейсмики;
- высокую точность воспроизведения движений.
- Производитель
- ERSTVAK
- Серия
- MAH
- Страна
- Российская Федерация
- Максимальная нагрузка, кг
- 10000
- Минимальная частота, Гц
- 0.1
- Максимальная частота, Гц
- 80
- Длина стола, мм
- 6
- Ширина стола, мм
- 6
- Степени свободы (DOF)
- 6
- Мин. перемещение по вертикали, мм
- -250
- Макс. перемещение по вертикали, мм
- 250
- Мин. перемещение по горизонтали, мм
- -400
- Макс. перемещение по горизонтали, мм
- 400
- Мин. продольное перемещение, мм
- -400
- Макс. продольное перемещение, мм
- 400
- Скорость по вертикали, м/с
- 2
- Скорость по горизонтали, м/с
- 1.5
- Продольная скорость, м/с
- 1.5
- Ускорение по вертикали, g
- 4
- Ускорение по горизонтали, g
- 3
- Продольное ускорение, g
- 3
- Опрокидывающий момент, кН×м
- 250
