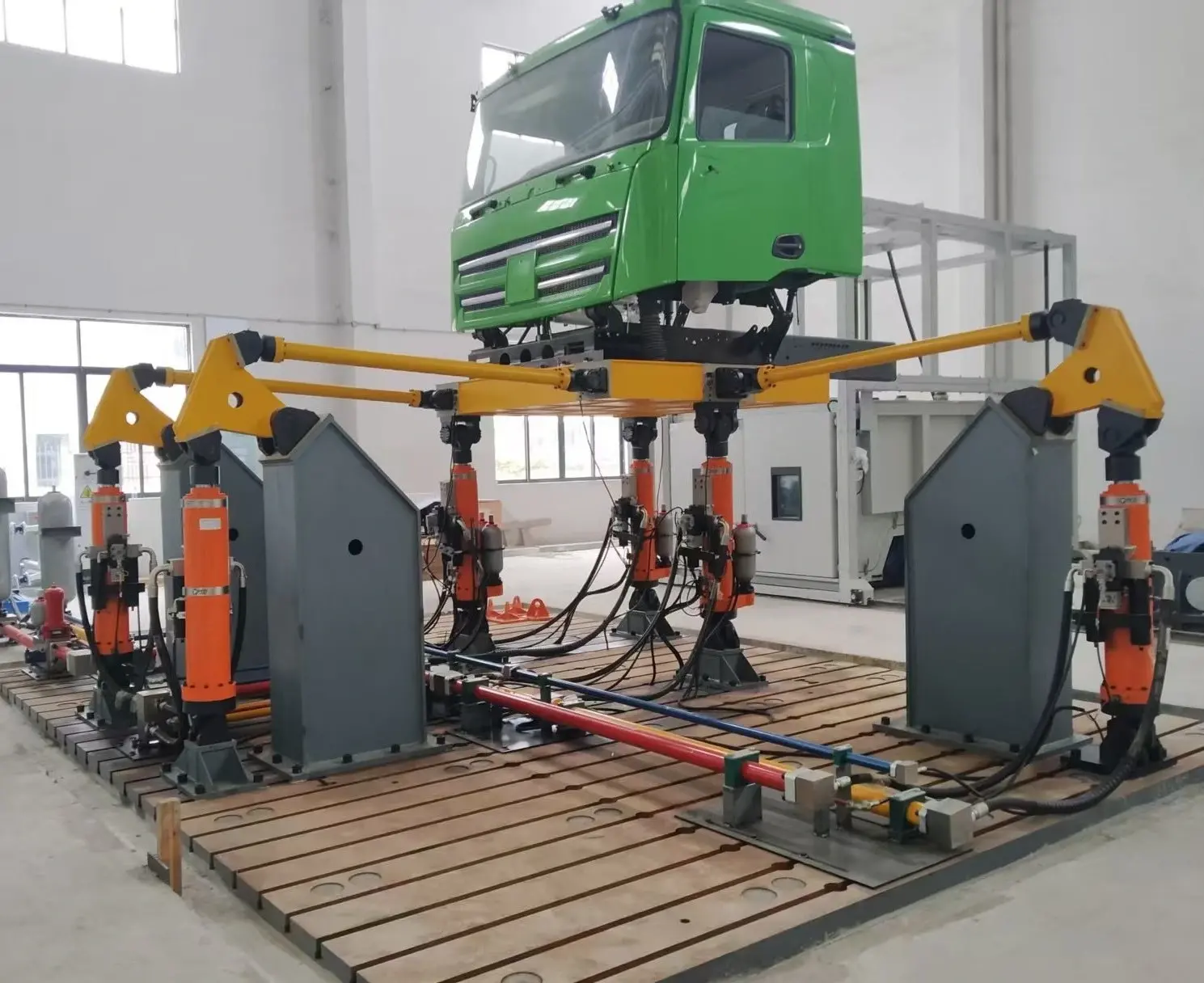

Многоосевой гидравлический вибростенд ERSTVAK MAH-50000 для сейсмических испытаний
product-card
Многоосевые гидравлические вибростенды серии MAH применяются для проведения сейсмических испытаний изделий, конструкций и оборудования. Оборудование используется для моделирования реальных динамических нагрузок, включая землетрясения и сложные пространственные воздействия.
Стенды обеспечивают воспроизведение нагрузок по шести степеням свободы (6DOF), что позволяет максимально точно имитировать реальные условия эксплуатации.
Назначение и принцип работы
Модель MAH-50000 предназначена для испытаний образцов массой до 50000 кг. Размер рабочего стола составляет 10 × 10 м, что делает установку решением для испытаний сверхкрупных объектов.
Диапазон частот — от 0.1 до 50 Гц. Вертикальное перемещение достигает ±550 мм, горизонтальное и продольное — ±1100 мм.
Скорость перемещений составляет до 1 м/с по вертикали и до 0.7 м/с по горизонтальным направлениям. Максимальные ускорения достигают 3 g.
Высокие значения перемещений позволяют воспроизводить сложные сценарии сейсмических нагрузок для тяжелых объектов.
Применение и преимущества
- нагрузку до 50000 кг;
- максимальные перемещения платформы;
- работу с крупными инженерными объектами;
- реалистичное моделирование сейсмических воздействий;
- стабильность при экстремальных нагрузках.
- Производитель
- ERSTVAK
- Серия
- MAH
- Страна
- Российская Федерация
- Максимальная нагрузка, кг
- 50000
- Минимальная частота, Гц
- 0.1
- Максимальная частота, Гц
- 50
- Длина стола, мм
- 10
- Ширина стола, мм
- 10
- Степени свободы (DOF)
- 6
- Мин. перемещение по вертикали, мм
- -550
- Макс. перемещение по вертикали, мм
- 550
- Мин. перемещение по горизонтали, мм
- -1100
- Макс. перемещение по горизонтали, мм
- 1100
- Мин. продольное перемещение, мм
- -1100
- Макс. продольное перемещение, мм
- 1100
- Скорость по вертикали, м/с
- 1
- Скорость по горизонтали, м/с
- 0.7
- Продольная скорость, м/с
- 0.7
- Ускорение по вертикали, g
- 3
- Ускорение по горизонтали, g
- 3
- Продольное ускорение, g
- 3
