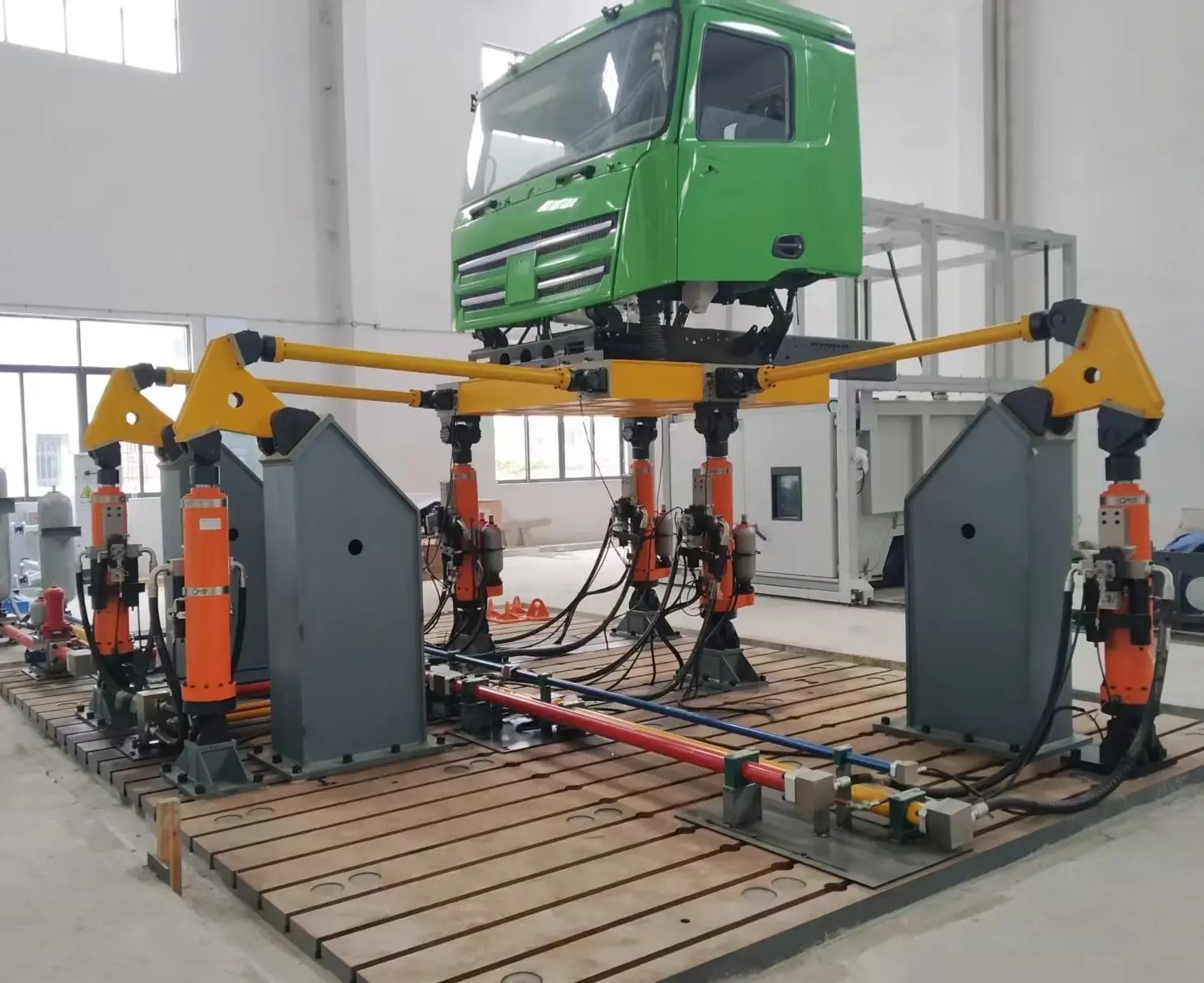

Многоосевой гидравлический вибростенд ERSTVAK MAH-30000 для сейсмических испытаний
product-card
Многоосевые гидравлические вибростенды серии MAH применяются для проведения сейсмических испытаний изделий, конструкций и оборудования. Оборудование используется для моделирования реальных динамических нагрузок, включая землетрясения и сложные пространственные воздействия.
Стенды обеспечивают воспроизведение нагрузок по шести степеням свободы (6DOF), что позволяет максимально точно имитировать реальные условия эксплуатации.
Назначение и принцип работы
Модель MAH-30000 предназначена для испытаний образцов массой до 30000 кг. Размер рабочего стола составляет 8 × 8 м, что позволяет испытывать крупные строительные конструкции и инженерные системы.
Диапазон частот — от 0.1 до 50 Гц. Вертикальное перемещение достигает ±450 мм, горизонтальное и продольное — ±1000 мм.
Скорость перемещений составляет до 1.8 м/с по вертикали и до 0.7 м/с по горизонтальным направлениям. Максимальные ускорения достигают 4 g по всем осям.
Опрокидывающий момент — 750 кН×м, что обеспечивает возможность испытаний массивных и высоких конструкций.
Применение и преимущества
- нагрузку до 30000 кг;
- большие амплитуды перемещения;
- устойчивость при испытаниях массивных объектов;
- точное воспроизведение сейсмических воздействий;
- возможность работы с крупными конструкциями.
- Производитель
- ERSTVAK
- Серия
- MAH
- Страна
- Российская Федерация
- Максимальная нагрузка, кг
- 30000
- Минимальная частота, Гц
- 0.1
- Максимальная частота, Гц
- 50
- Длина стола, мм
- 8
- Ширина стола, мм
- 8
- Степени свободы (DOF)
- 6
- Мин. перемещение по вертикали, мм
- -450
- Макс. перемещение по вертикали, мм
- 450
- Мин. перемещение по горизонтали, мм
- -1000
- Макс. перемещение по горизонтали, мм
- 1000
- Мин. продольное перемещение, мм
- -1000
- Макс. продольное перемещение, мм
- 1000
- Скорость по вертикали, м/с
- 1.8
- Скорость по горизонтали, м/с
- 0.7
- Продольная скорость, м/с
- 0.7
- Ускорение по вертикали, g
- 4
- Ускорение по горизонтали, g
- 4
- Продольное ускорение, g
- 4
- Опрокидывающий момент, кН×м
- 750
