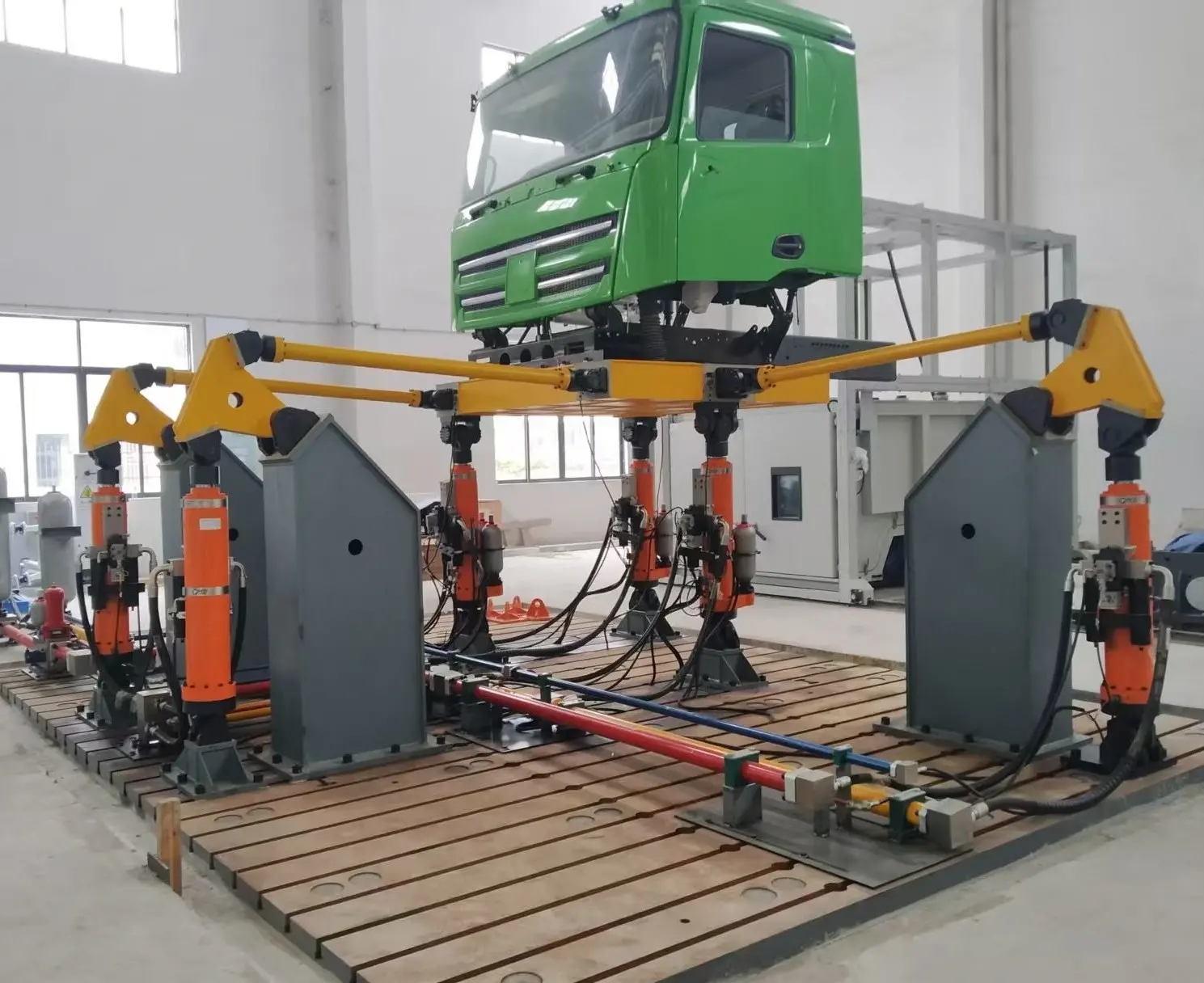

Многоосевой гидравлический вибростенд ERSTVAK MAH-3000 для сейсмических испытаний
product-card
Многоосевые гидравлические вибростенды серии MAH применяются для проведения сейсмических испытаний изделий, конструкций и оборудования. Оборудование используется для моделирования реальных динамических нагрузок, включая землетрясения и сложные пространственные воздействия.
Стенды обеспечивают воспроизведение нагрузок по шести степеням свободы (6DOF), что позволяет максимально точно имитировать реальные условия эксплуатации.
Назначение и принцип работы
Модель MAH-3000 предназначена для испытаний образцов массой до 3000 кг. Размер рабочего стола составляет 4 × 4 м, что делает установку универсальной для лабораторных и среднеразмерных объектов.
Диапазон частот — от 0.1 до 150 Гц, что позволяет моделировать как низкочастотные, так и динамичные воздействия. Вертикальное перемещение достигает ±170 мм, горизонтальное и продольное — ±250 мм.
Стенд обеспечивает высокую динамику: скорость по вертикали до 2.5 м/с, по горизонтали и продольному направлению — до 2 м/с. Максимальные ускорения достигают 8 g по вертикали и 5 g по горизонтальным осям.
Опрокидывающий момент составляет 75 кН×м, что позволяет проводить испытания с учетом устойчивости конструкции.
Применение и преимущества
- широкий диапазон частот до 150 Гц;
- высокие ускорения до 8 g;
- точное воспроизведение сейсмических воздействий;
- работу в 6 степенях свободы;
- гибкость применения для различных типов испытаний.
- Производитель
- ERSTVAK
- Серия
- MAH
- Страна
- Российская Федерация
- Максимальная нагрузка, кг
- 3000
- Минимальная частота, Гц
- 0.1
- Максимальная частота, Гц
- 150
- Длина стола, мм
- 4
- Ширина стола, мм
- 4
- Степени свободы (DOF)
- 6
- Мин. перемещение по вертикали, мм
- -170
- Макс. перемещение по вертикали, мм
- 170
- Мин. перемещение по горизонтали, мм
- -250
- Макс. перемещение по горизонтали, мм
- 250
- Мин. продольное перемещение, мм
- -250
- Макс. продольное перемещение, мм
- 250
- Скорость по вертикали, м/с
- 2.5
- Скорость по горизонтали, м/с
- 2
- Продольная скорость, м/с
- 2
- Ускорение по вертикали, g
- 8
- Ускорение по горизонтали, g
- 5
- Продольное ускорение, g
- 5
- Опрокидывающий момент, кН×м
- 75
