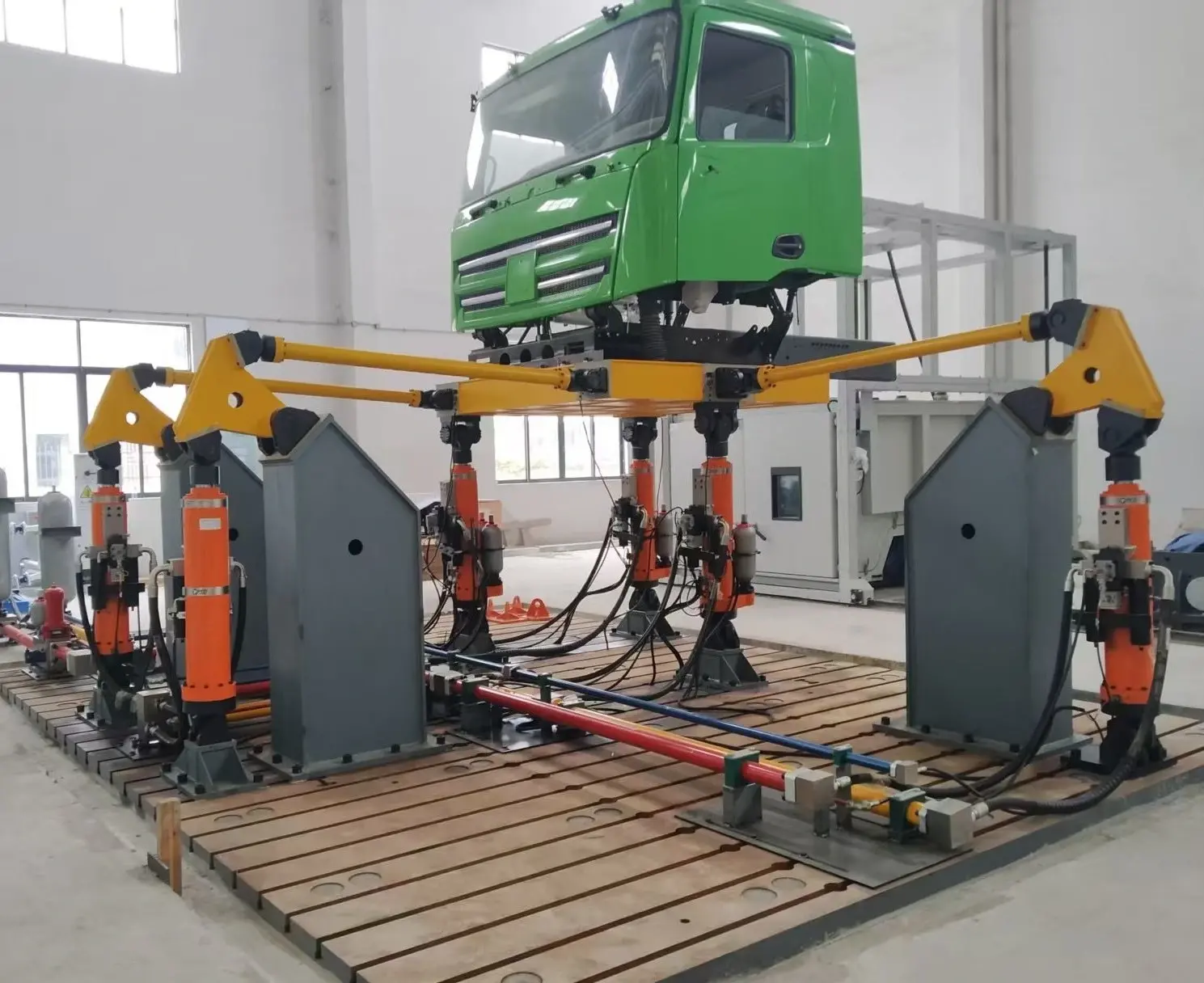

Многоосевой гидравлический вибростенд ERSTVAK MAH-5000 для сейсмических испытаний
product-card
Многоосевые гидравлические вибростенды серии MAH применяются для проведения сейсмических испытаний изделий, конструкций и оборудования. Оборудование используется для моделирования реальных динамических нагрузок, включая землетрясения и сложные пространственные воздействия.
Стенды обеспечивают воспроизведение нагрузок по шести степеням свободы (6DOF), что позволяет максимально точно имитировать реальные условия эксплуатации.
Назначение и принцип работы
Модель MAH-5000 предназначена для испытаний образцов массой до 5000 кг. Размер рабочего стола составляет 5 × 5 м, что позволяет работать с более габаритными объектами по сравнению с младшими моделями.
Диапазон частот — от 0.1 до 100 Гц. Вертикальное перемещение достигает ±170 мм, горизонтальное и продольное — ±250 мм.
Скорость перемещений достигает 2.5 м/с по вертикали и до 2 м/с по горизонтальным направлениям. Максимальные ускорения составляют до 5 g по вертикали и до 4 g по горизонтальным осям.
Опрокидывающий момент — 125 кН×м, что расширяет возможности испытаний с учетом устойчивости объектов.
Применение и преимущества
- увеличенную нагрузку до 5000 кг;
- стабильную динамику при высоких скоростях;
- точное моделирование сейсмических нагрузок;
- работу по шести степеням свободы;
- универсальность применения.
- Производитель
- ERSTVAK
- Серия
- MAH
- Страна
- Российская Федерация
- Максимальная нагрузка, кг
- 5000
- Минимальная частота, Гц
- 0.1
- Максимальная частота, Гц
- 100
- Длина стола, мм
- 5
- Ширина стола, мм
- 5
- Степени свободы (DOF)
- 6
- Мин. перемещение по вертикали, мм
- -170
- Макс. перемещение по вертикали, мм
- 170
- Мин. перемещение по горизонтали, мм
- -250
- Макс. перемещение по горизонтали, мм
- 250
- Мин. продольное перемещение, мм
- -250
- Макс. продольное перемещение, мм
- 250
- Скорость по вертикали, м/с
- 2.5
- Скорость по горизонтали, м/с
- 2
- Продольная скорость, м/с
- 2
- Ускорение по вертикали, g
- 5
- Ускорение по горизонтали, g
- 4
- Продольное ускорение, g
- 4
- Опрокидывающий момент, кН×м
- 125
