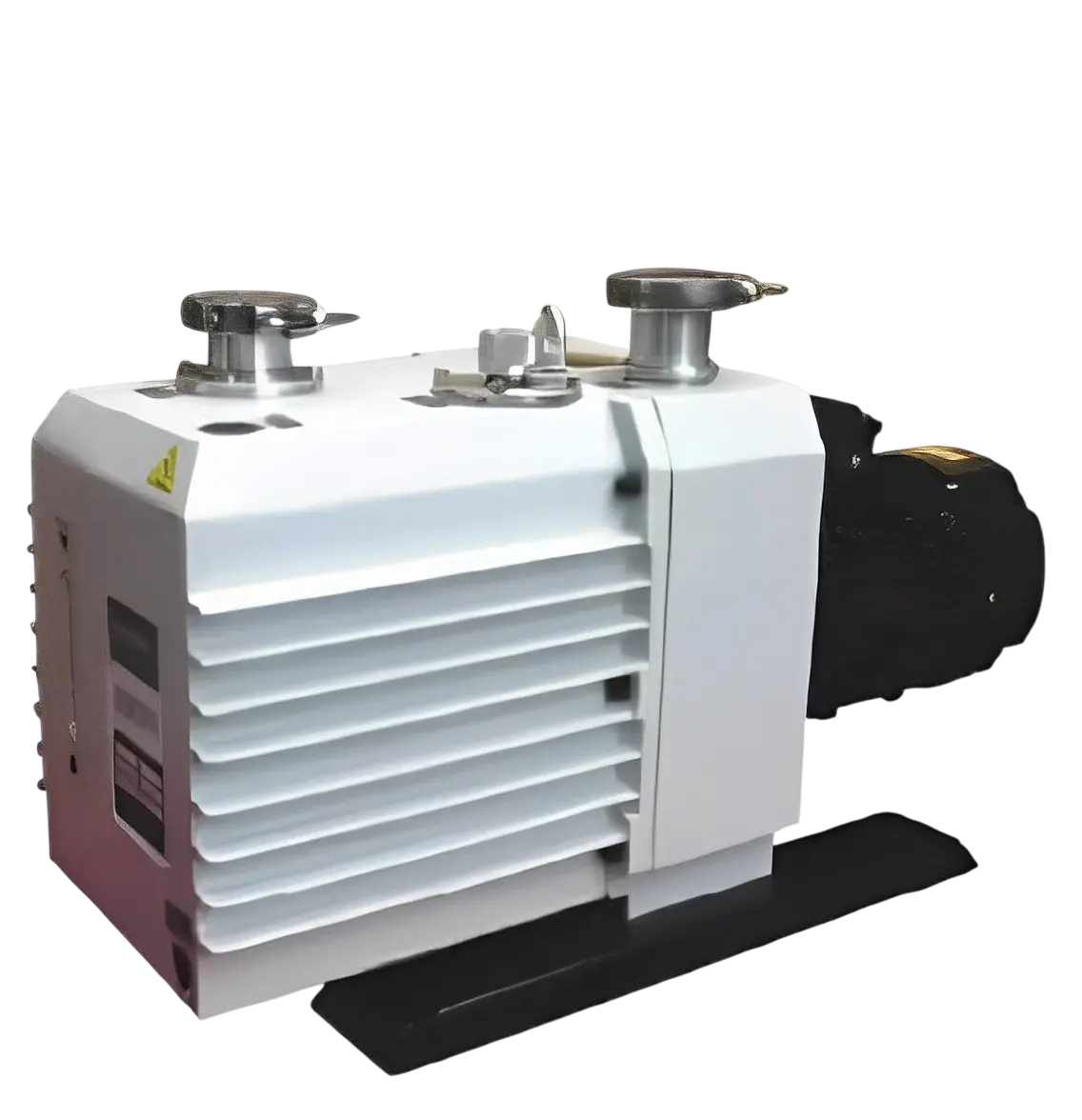

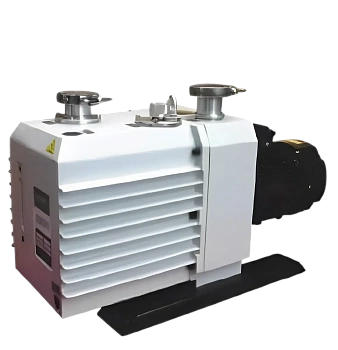

Пластинчато-роторный вакуумный насос ERSTVAK PRM 7 3ph
Пластинчато-роторный вакуумный насос ERSTVAK PRM 7 3ph — маслозаполненный пластинчато-роторный вакуумный насос серии PRM в трёхфазном исполнении. Для модели PRM 7 номинальная производительность составляет 7,2 м³/ч. Насос может использоваться как самостоятельный источник вакуума и как форвакуумная ступень перед насосами, которым для работы требуется предварительное разрежение.
В пластинчато-роторном механизме эксцентрично расположенный ротор с подвижными пластинами формирует рабочие объёмы, которые последовательно увеличиваются на стороне всасывания и уменьшаются при переносе газа к выпуску. Вакуумное масло участвует в уплотнении зазоров, смазке и отводе тепла, поэтому состояние и уровень рабочей жидкости напрямую связаны со стабильностью откачки.
Работа с парами и защита вакуумной линии
Насосы PRM оснащаются регулируемым газобалластным клапаном. При откачке влажного газа подача газобалласта помогает уменьшать конденсацию водяного пара внутри насосного блока и снижает риск загрязнения масла конденсатом. Режим газобалласта выбирают по условиям процесса: его применение полезно при паровой нагрузке, но влияет на достигаемое остаточное давление.
В конструкции также предусмотрено устройство, препятствующее обратному всасыванию масла при остановке насоса. Для PRM 7 в стандартную комплектацию входит фильтр масляного тумана, который уменьшает выброс масляного аэрозоля в помещение. Эти элементы важны при регулярной эксплуатации в составе лабораторных и промышленных вакуумных установок.
Интеграция и эксплуатация
При монтаже всасывающую магистраль делают по возможности короткой и герметичной, без неоправданного уменьшения проходного сечения. На входе предусматривают защиту от частиц, способных попасть в насосное масло и рабочий механизм. Серия не предназначена для откачки взрывоопасных, токсичных или химически активных газов, несовместимых с маслом и материалами насоса.
PRM 7 подходит для длительной работы в вакуумных установках, где нужен маслозаполненный форвакуумный насос с газобалластом и защитой от обратного перетока масла. Трёхфазное исполнение предназначено для оборудования с соответствующим электропитанием и сохраняет базовую вакуумную архитектуру модели.
- Тип
- Пластинчато-роторные
- Уровень вакуума
- Высокий
- Тип смазки
- Маслозаполненный
- Скорость откачки, м³/ч
- 7.2
- Предельное остаточное давление, мбар (абс.)
- 5 × 10⁻³
- Мощность, кВт
- 0.37
- Частота вращения, об/мин
- 1400
- Входной патрубок
- KF25
- Выходной патрубок
- KF25
- Количество ступеней
- 2
- Охлаждение
- Воздушное
- Уровень шума, дБ
- 65
- Габаритные размеры (ДхШхВ), мм
- 480×150×200
- Масса, кг
- 20
- Минимальная температура окружающей среды, °С
- 5
- Объем масла, л
- 0.8
- Напряжение, В
- 380
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
