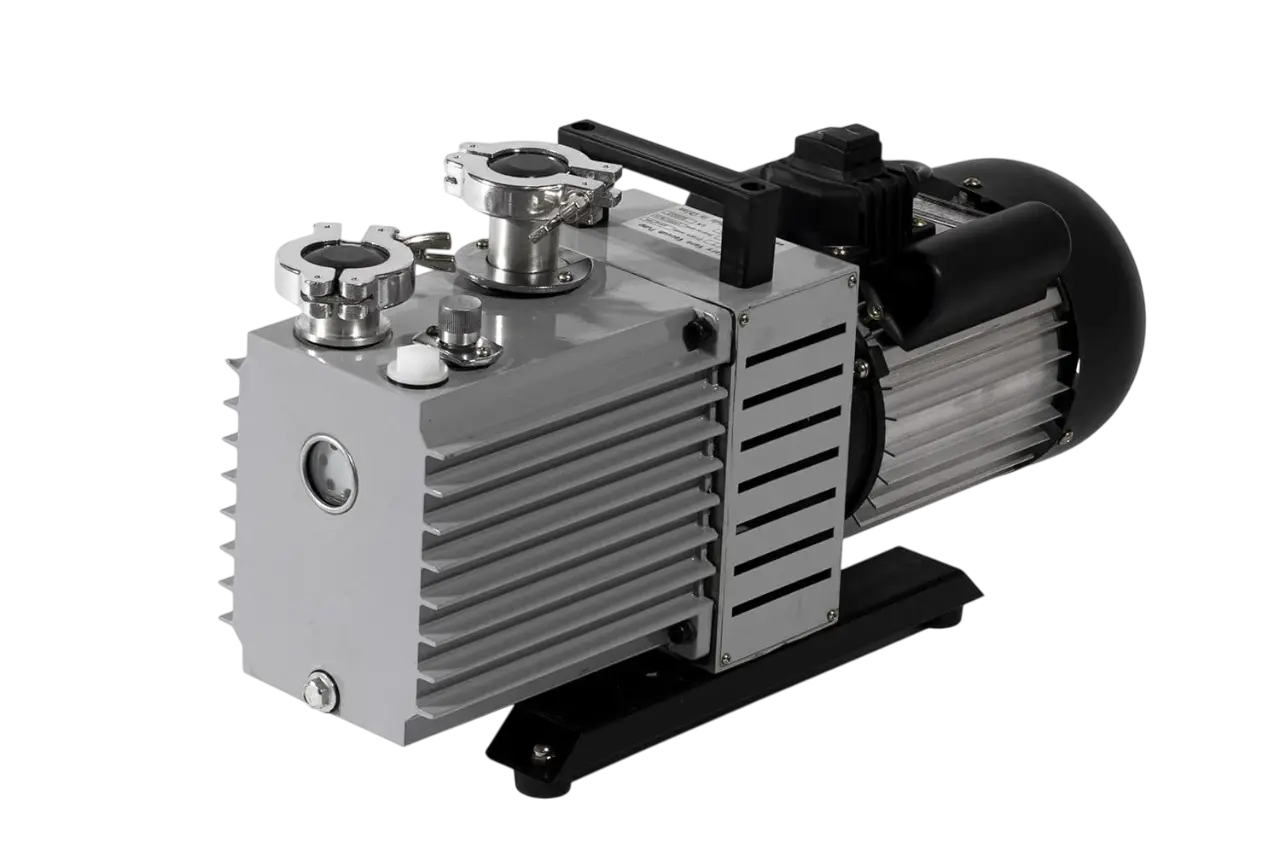

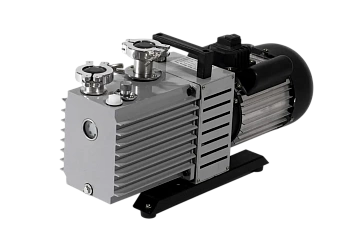

Пластинчато-роторный вакуумный насос ERSTVAK PRM 7 1ph

Пластинчато-роторный вакуумный насос ERSTVAK PRM 7 1ph — маслозаполненный пластинчато-роторный вакуумный насос серии PRM в однофазном исполнении. Для модели PRM 7 номинальная производительность составляет 7,2 м³/ч. Насос может использоваться как самостоятельный источник вакуума и как форвакуумная ступень перед насосами, которым для работы требуется предварительное разрежение.

В пластинчато-роторном механизме эксцентрично расположенный ротор с подвижными пластинами формирует рабочие объёмы, которые последовательно увеличиваются на стороне всасывания и уменьшаются при переносе газа к выпуску. Вакуумное масло участвует в уплотнении зазоров, смазке и отводе тепла, поэтому состояние и уровень рабочей жидкости напрямую связаны со стабильностью откачки.

Работа с парами и защита вакуумной линии

Насосы PRM оснащаются регулируемым газобалластным клапаном. При откачке влажного газа подача газобалласта помогает уменьшать конденсацию водяного пара внутри насосного блока и снижает риск загрязнения масла конденсатом. Режим газобалласта выбирают по условиям процесса: его применение полезно при паровой нагрузке, но влияет на достигаемое остаточное давление.

В конструкции также предусмотрено устройство, препятствующее обратному всасыванию масла при остановке насоса. Для PRM 7 в стандартную комплектацию входит фильтр масляного тумана, который уменьшает выброс масляного аэрозоля в помещение. Эти элементы важны при регулярной эксплуатации в составе лабораторных и промышленных вакуумных установок.

Интеграция и эксплуатация

При монтаже всасывающую магистраль делают по возможности короткой и герметичной, без неоправданного уменьшения проходного сечения. На входе предусматривают защиту от частиц, способных попасть в насосное масло и рабочий механизм. Серия не предназначена для откачки взрывоопасных, токсичных или химически активных газов, несовместимых с маслом и материалами насоса.

PRM 7 подходит для длительной работы в вакуумных установках, где нужен маслозаполненный форвакуумный насос с газобалластом и защитой от обратного перетока масла. Однофазное исполнение позволяет использовать модель в оборудовании с соответствующей питающей сетью без изменения базовой вакуумной схемы серии.
