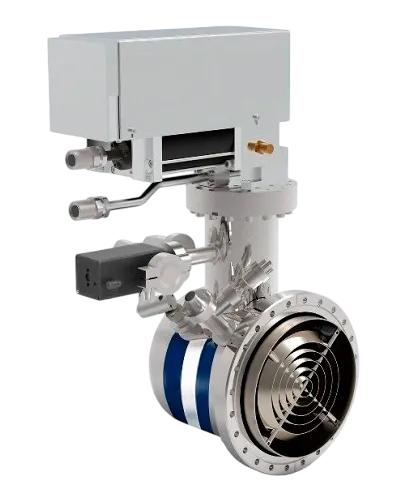

Криогенный насос со встроенным контроллером ERSTVAK CryoVac EV-ICTP-250W для PVD предназначен для процессов физического осаждения из паровой фазы и других задач вакуумного нанесения покрытий. Криогенная откачка связывает водяной пар и технологические газы на охлаждённых поверхностях посредством конденсации и адсорбции, формируя чистый высоковакуумный объём без масла в зоне откачки.

Криогенные поверхности работают при температурах порядка 10–20 K. Остаточное давление достигает 10−7 Па. Встроенный контроллер управляет автоматическими рабочими циклами и регенерацией, контролирует вакуум внутри крионасоса и поддерживает дистанционный мониторинг и управление через интерфейс последовательной связи. Встроенный частотный преобразователь криокулера компенсирует изменение тепловой нагрузки на низкотемпературной ступени.

Управление и регенерация

По мере накопления газа доступная ёмкость криоповерхностей уменьшается, поэтому насос периодически регенерируют. EV-ICTP поддерживает полную и быструю частичную регенерацию: накопленные компоненты удаляются, после чего насос снова охлаждается и возвращается в рабочий режим. Несколько насосов серии могут работать от одного компрессора, что упрощает построение многокамерных и многопозиционных вакуумных систем. Для производственного PVD-цикла это позволяет планировать восстановление ёмкости между сериями операций без ручного управления каждым этапом охлаждения и прогрева.

Технические характеристики

  • скорость откачки по водороду — 3600 л/с;
  • скорость откачки по аргону — 2000 л/с;
  • скорость откачки по водяному пару — 6500 л/с;
  • ёмкость по аргону — 2000 SL;
  • ёмкость по водороду — 16 SL;
  • полная регенерация — 115 минут;
  • быстрая регенерация — 50 минут.

Применение

EV-ICTP-250W для PVD применяют в магнетронном распылении, вакуумном напылении и других PVD-процессах, включая получение покрытий для оптики и микроэлектроники. При подборе учитывают состав технологического газа, нагрузку по водяному пару, требуемое давление и длительность цикла между регенерациями.

Тип
Криогенные
Уровень вакуума
Сверхвысокий
Тип смазки
Безмасляный
Скорость откачки, м³/ч
8640
Предельное остаточное давление, мбар (абс.)
1 × 10⁻⁹
Входной патрубок
ISO-K250
Охлаждение
Водяное
Масса, кг
32
Минимальная температура окружающей среды, °С
5
Расход рабочей жидкости, л/мин
6.5
Температура охлаждающей воды
+8 — +35
Максимальная температура окружающей среды, °C
40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov



Для уточнения информации обращайтесь к инженерам ERSTVAK.
