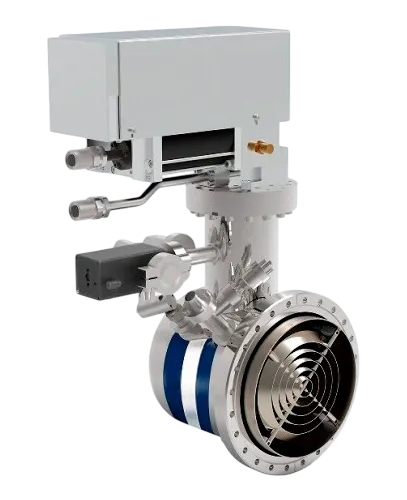

Криогенный насос со встроенным контроллером ERSTVAK CryoVac EV-ICTP-250W (для систем ионной имплантации)
Криогенный насос со встроенным контроллером ERSTVAK CryoVac EV-ICTP-250W для систем ионной имплантации — специализированное исполнение с повышенной скоростью откачки водорода. Криогенная технология удерживает остаточные газы на охлаждённых поверхностях без масла в вакуумной части, что важно для чистых полупроводниковых процессов и установок с заметной нагрузкой по лёгким газам.
Криогенные поверхности работают при температурах порядка 10–20 K. Остаточное давление достигает 10−7 Па. Встроенный контроллер управляет автоматическими рабочими циклами и регенерацией, контролирует вакуум внутри крионасоса и поддерживает дистанционный мониторинг и управление через интерфейс последовательной связи. Встроенный частотный преобразователь криокулера компенсирует изменение тепловой нагрузки на низкотемпературной ступени.
Управление и регенерация
По мере накопления газа доступная ёмкость криоповерхностей уменьшается, поэтому насос периодически регенерируют. EV-ICTP поддерживает полную и быструю частичную регенерацию: накопленные компоненты удаляются, после чего насос снова охлаждается и возвращается в рабочий режим. Несколько насосов серии могут работать от одного компрессора, что упрощает построение многокамерных и многопозиционных вакуумных систем. Циклическая регенерация восстанавливает сорбционную ёмкость, особенно важную при продолжительной работе с водородной нагрузкой.
Технические характеристики
- скорость откачки по водороду — 7000 л/с;
- скорость откачки по аргону — 1800 л/с;
- скорость откачки по водяному пару — 6500 л/с;
- ёмкость по водороду — 24 SL;
- максимальная пропускная способность по аргону — 1000 Па·л/с;
- полная регенерация — 115 минут;
- быстрая регенерация — 50 минут.
Применение
Исполнение предназначено прежде всего для систем ионной имплантации, полупроводниковых производственных линий и других высоковакуумных процессов с повышенной водородной нагрузкой. При проектировании режима учитывают скорость откачки лёгких газов, доступную сорбционную ёмкость и планируемую длительность технологической серии до регенерации.
- Тип
- Криогенные
- Уровень вакуума
- Сверхвысокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 7920
- Предельное остаточное давление, мбар (абс.)
- 1.0E-9
- Входной патрубок
- ISO-K250
- Охлаждение
- Водяное
- Масса, кг
- 32
- Серия
- CryoVac EV-ICTP
- Минимальная температура окружающей среды, °С
- 5
- Расход рабочей жидкости, л/мин
- 6.5
- Температура охлаждающей воды
- +8 — +35
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
