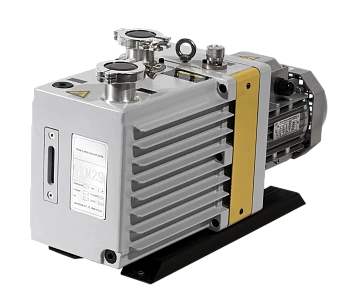

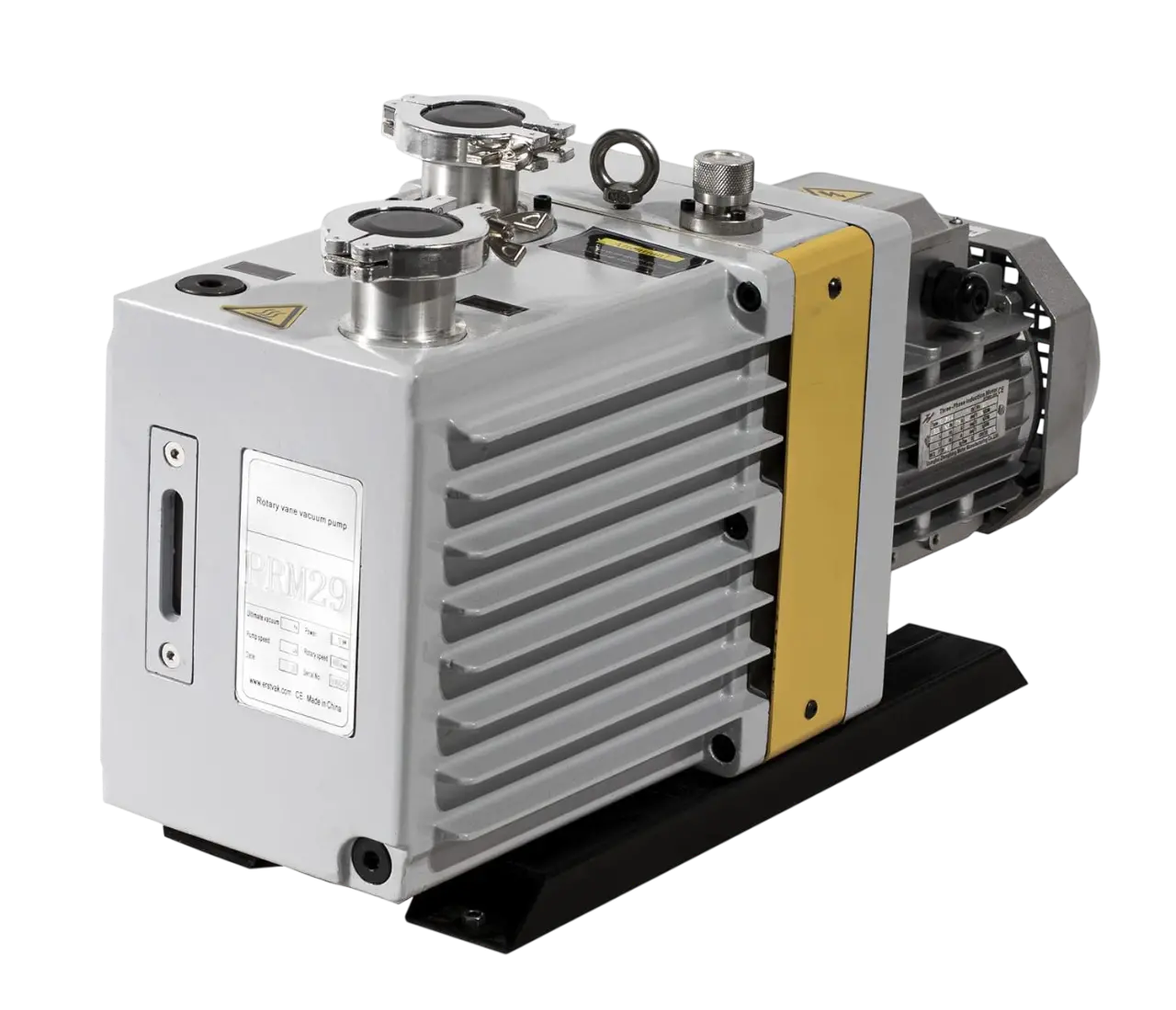

Пластинчато-роторный вакуумный насос ERSTVAK PRM 29 3ph
Пластинчато-роторный вакуумный насос ERSTVAK PRM 29 3ph — маслозаполненный пластинчато-роторный вакуумный насос серии PRM в трёхфазном исполнении. Номинальная производительность модели составляет 28,8 м³/ч. Насос может использоваться самостоятельно в системах низкого и среднего вакуума или как форвакуумная ступень перед высоковакуумным оборудованием.
Рабочий механизм включает эксцентрично установленный ротор с подвижными пластинами. При вращении объём рабочих камер последовательно изменяется: газ поступает через всасывающий патрубок, переносится внутри насосного блока и вытесняется к выпуску. Вакуумное масло уплотняет зазоры, смазывает детали и участвует в теплоотводе, поэтому его состояние и уровень непосредственно влияют на нормальную работу насоса.
Работа с влажным газом и защита системы
Регулируемый газобалластный клапан позволяет адаптировать насос к откачке газов с повышенным содержанием водяного пара. Подача газобалласта уменьшает вероятность конденсации влаги внутри насосного блока и помогает защищать масло от загрязнения конденсатом. При выборе режима учитывают, что открытый газобалласт влияет на достигаемое остаточное давление.
В конструкции предусмотрено устройство, препятствующее обратному всасыванию масла после остановки. Для PRM 29 в стандартную комплектацию входит фильтр масляного тумана, снижающий выброс масляного аэрозоля в помещение. В совокупности эти решения упрощают эксплуатацию насоса в составе регулярно работающих лабораторных и промышленных вакуумных систем.
Интеграция и эксплуатация
Всасывающую линию следует выполнять короткой, прямой и герметичной, без излишнего уменьшения проходного сечения. На входе предусматривают фильтрацию, если существует риск попадания твёрдых частиц в рабочий механизм и масло. Насос не предназначен для откачки взрывоопасных, токсичных и агрессивных газов, а также сред, способных химически реагировать с вакуумным маслом.
PRM 29 рассчитан на длительную работу при соблюдении требований к монтажу, вентиляции и обслуживанию. Трёхфазное исполнение ориентировано на промышленное оборудование с соответствующей питающей сетью, а наличие газобалласта и защиты от обратного подсоса масла делает модель удобной для включения в самостоятельные и комбинированные вакуумные установки.
- Тип
- Пластинчато-роторные
- Уровень вакуума
- Высокий
- Тип смазки
- Маслозаполненный
- Скорость откачки, м³/ч
- 29
- Предельное остаточное давление, мбар (абс.)
- 0.0006
- Мощность, кВт
- 1.1
- Частота вращения, об/мин
- 1400
- Входной патрубок
- KF40
- Выходной патрубок
- KF40
- Количество ступеней
- 2
- Охлаждение
- Воздушное
- Масса, кг
- 60
- Габаритные размеры (ДхШхВ), мм
- 616×155×360
- Напряжение, В
- 380
- Серия
- PRM
- Уровень шума, дБ
- 70
- Минимальная температура окружающей среды, °С
- 5
- Объем масла, л
- 3
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
