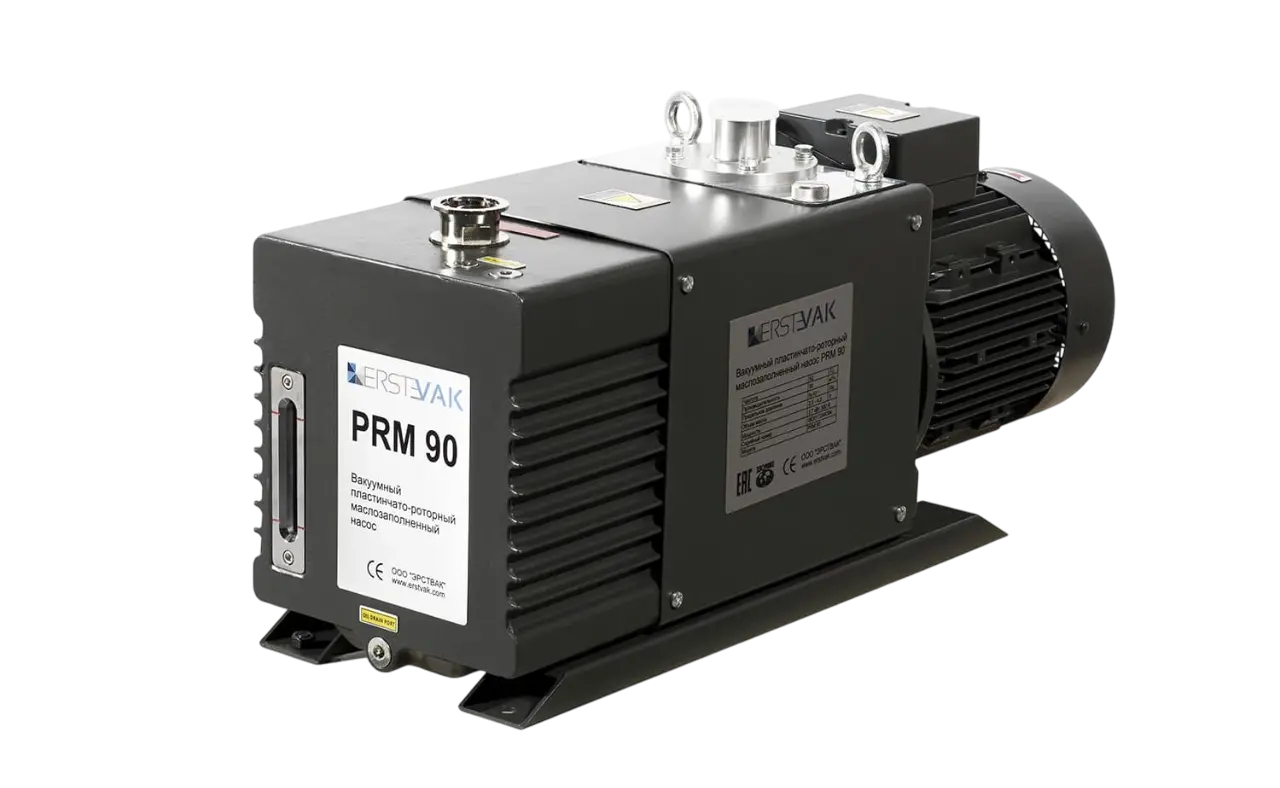

Пластинчато-роторный вакуумный насос ERSTVAK PRM 90 3ph

Пластинчато-роторный вакуумный насос ERSTVAK PRM 90 3ph — маслозаполненный пластинчато-роторный вакуумный насос серии PRM в трёхфазном исполнении. Номинальная производительность модели составляет 90 м³/ч. Насос может использоваться как самостоятельный источник вакуума в технологической установке или как форвакуумная ступень перед высоковакуумным оборудованием.

В рабочем блоке эксцентрично установлен ротор с подвижными пластинами. При вращении они образуют камеры переменного объёма, благодаря чему газ поступает со стороны всасывания, переносится внутри насоса и вытесняется к выпуску. Вакуумное масло участвует в уплотнении рабочих зазоров, смазке и теплоотводе, поэтому его уровень и состояние непосредственно связаны со стабильностью работы насосного блока.

Работа с влажным газом и защита системы

PRM 90 оснащается регулируемым газобалластным клапаном. При откачке газа с повышенным содержанием водяного пара подача газобалласта помогает уменьшать конденсацию внутри насосного блока и снижает риск загрязнения масла влагой. Режим выбирают с учётом паровой нагрузки процесса и влияния открытого газобалласта на достигаемое остаточное давление.

В конструкции предусмотрено устройство, препятствующее обратному всасыванию масла после остановки насоса. Для этой модели фильтр масляного тумана не относится к стандартной комплектации серии, поэтому организацию выпуска и при необходимости дополнительную фильтрацию предусматривают при проектировании конкретной вакуумной системы.

Интеграция и эксплуатация

Всасывающую линию рекомендуется выполнять короткой, прямой и герметичной, с достаточным проходным сечением, чтобы не создавать лишнее сопротивление газовому потоку. При риске попадания твёрдых частиц на входе предусматривают фильтрацию. Насос не предназначен для откачки взрывоопасных, токсичных и агрессивных газов, а также сред, способных химически реагировать с вакуумным маслом.

PRM 90 рассчитан на длительную работу при соблюдении требований к монтажу, вентиляции и обслуживанию. Трёхфазное исполнение ориентировано на промышленное оборудование с соответствующей сетью питания; газобалласт и защита от обратного подсоса масла позволяют использовать модель как самостоятельную откачную ступень или как часть комбинированной вакуумной системы.
