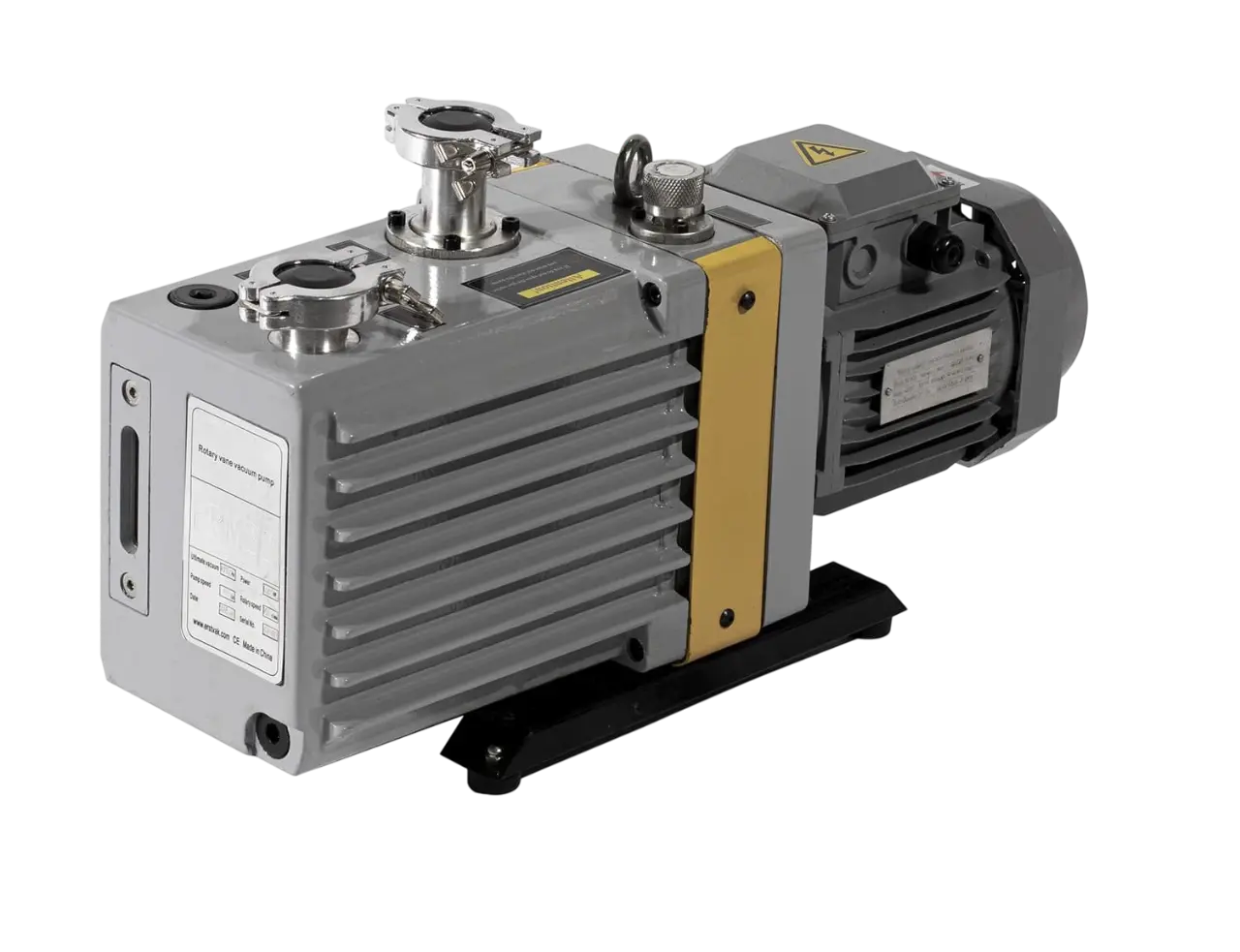

Пластинчато-роторный вакуумный насос ERSTVAK PRM 22 1ph
Пластинчато-роторный вакуумный насос ERSTVAK PRM 22 1ph
Описание
Характеристики
Графики и чертежи
Материалы
Проекты
Отзывы клиентов

Пластинчато-роторный вакуумный насос ERSTVAK PRM 22 1ph — маслозаполненный пластинчато-роторный вакуумный насос серии PRM в однофазном исполнении. Номинальная производительность модели составляет 21,6 м³/ч. PRM 22 может работать как самостоятельный источник вакуума и как форвакуумная ступень перед высоковакуумным оборудованием, которому требуется предварительное разрежение.

В рабочем блоке эксцентрично установлен ротор с подвижными пластинами. При вращении они формируют изменяющиеся по объёму камеры: газ поступает со стороны всасывания, переносится внутри насосного блока и вытесняется к выпуску. Вакуумное масло уплотняет рабочие зазоры, смазывает трущиеся детали и участвует в отводе тепла, поэтому контроль его уровня и состояния является частью нормальной эксплуатации.

Работа с влажным газом и защита системы

Серия PRM оснащается регулируемым газобалластным клапаном. При откачке газа с повышенным содержанием водяного пара газобалласт помогает уменьшать конденсацию внутри насосного блока и снижает загрязнение масла влагой. Режим выбирают по характеру процесса, учитывая, что открытие газобалласта влияет на достигаемое остаточное давление.

В конструкции предусмотрено устройство, препятствующее обратному всасыванию масла после остановки насоса. Для PRM 22 в стандартную комплектацию входит фильтр масляного тумана, уменьшающий выброс масляного аэрозоля в помещение. Такое оснащение упрощает включение модели в регулярно работающие лабораторные и промышленные вакуумные установки.

Интеграция и эксплуатация

Всасывающую магистраль рекомендуется выполнять короткой, прямой и герметичной, с проходным сечением не меньше необходимого для входного патрубка. На входе предусматривают защиту от твёрдых частиц, способных загрязнить масло и повредить рабочий механизм. Насос не предназначен для откачки взрывоопасных, токсичных и агрессивных газов, а также сред, способных вступать в химическую реакцию с вакуумным маслом.

PRM 22 подходит для длительной работы в системах низкого и среднего вакуума и для использования в качестве форвакуумной ступени. Однофазное исполнение предназначено для оборудования с соответствующей питающей сетью, сохраняя общую вакуумную архитектуру модели.

Тип
Пластинчато-роторные
Уровень вакуума
Высокий
Тип смазки
Маслозаполненный
Скорость откачки, м³/ч
22
Предельное остаточное давление, мбар (абс.)
6 × 10⁻⁴
Мощность, кВт
0.75
Частота вращения, об/мин
1400
Входной патрубок
KF25
Выходной патрубок
KF25
Количество ступеней
2
Охлаждение
Воздушное
Уровень шума, дБ
68
Габаритные размеры (ДхШхВ), мм
545×172×285
Масса, кг
46
Минимальная температура окружающей среды, °С
5
Объем масла, л
1.5
Напряжение, В
380
Максимальная температура окружающей среды, °C
40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov



Для уточнения информации обращайтесь к инженерам ERSTVAK.
