Водокольцевой вакуумный насос ERSTVAK ELRP-2-400

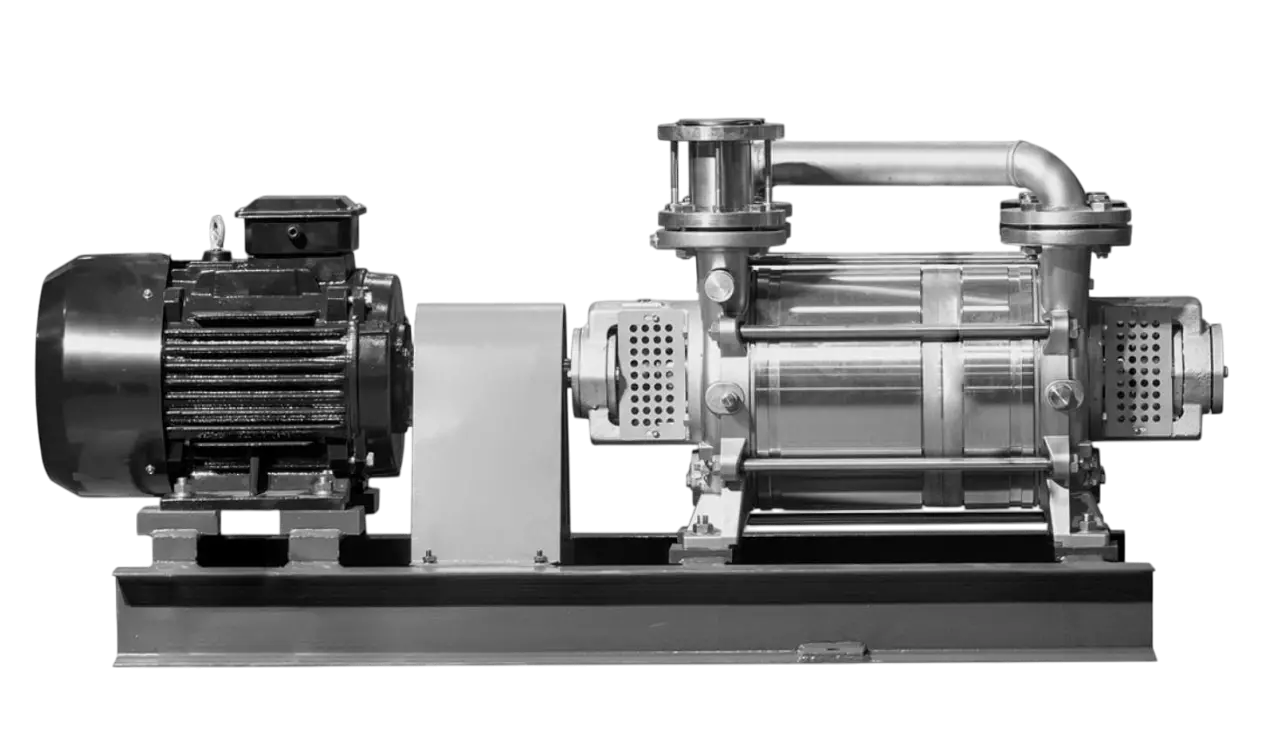

Водокольцевой вакуумный насос ERSTVAK ELRP-2-400 — двухступенчатый насос серии ELRP-2 для промышленной откачки газов и парогазовых смесей. Модель обеспечивает скорость откачки 425 м³/ч при предельном остаточном давлении 33 мбар и мощности электродвигателя 15 кВт. Частота вращения ротора составляет 1500 об/мин, а входной и выходной патрубки имеют размер DN50.
Преимущества и особенности
Эксцентрично установленное рабочее колесо приводит в движение рабочую жидкость и формирует жидкостное кольцо. Между поверхностью жидкости и лопатками возникают полости переменного объема: при расширении происходит всасывание газа, при последующем уменьшении — его сжатие и вытеснение к нагнетанию. Контакт газа с рабочей жидкостью обеспечивает интенсивный теплообмен.
- Двухступенчатая конструкция поддерживает остаточное давление до 33 мбар при производительности 425 м³/ч.
- Подшипники NSK вынесены за пределы корпуса насосного блока, что защищает их от прямого контакта с рабочей средой.
- Сбалансированный ротор снижает вибрацию и нагрузку на механические элементы при продолжительной эксплуатации.
- Расход рабочей жидкости составляет до 50 л/мин, допустимая температура охлаждающей воды — от +5 до +30 °C.
- Серия может использоваться как низконапорный компрессор с избыточным давлением до 1000 мбар при всасывании не ниже 200 мбар.
- Масса модели составляет 401 кг, габариты — 1700 × 515 × 710 мм.
Комплектация
Опционально доступны:
- материальные исполнения проточной части с различной коррозионной стойкостью;
- двойные торцевые уплотнения для токсичных и взрывоопасных перекачиваемых сред.
Применение
ERSTVAK ELRP-2-400 применяется в процессах выпаривания и перегонки на химических, нефтяных и фармацевтических производствах. Производительность 425 м³/ч рассчитана на интенсивную откачку влажных газов и паров, а водокольцевая рабочая схема позволяет использовать агрегат в технологических линиях с заметной паровой нагрузкой.
- Тип
- Водокольцевые
- Уровень вакуума
- Низкий
- Скорость откачки, м³/ч
- 425
- Предельное остаточное давление, мбар (абс.)
- 33
- Мощность, кВт
- 15
- Частота вращения, об/мин
- 1500
- Входной патрубок
- DN50
- Выходной патрубок
- DN50
- Количество ступеней
- 2
- Охлаждение
- Водяное
- Уровень шума, дБ
- 73
- Габаритные размеры (ДхШхВ), мм
- 1700×515×710
- Масса, кг
- 401
- Минимальная температура окружающей среды, °С
- -40
- Расход рабочей жидкости, л/мин
- 50
- Температура охлаждающей воды
- +5 — +30
- Напряжение, В
- 380
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
График коэффициента откачки
График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.
График откачных характеристик
График показывает изменение скорости откачки оборудования серии ELRP-2 в зависимости от давления. Его можно использовать для сопоставления рабочих характеристик серии.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
