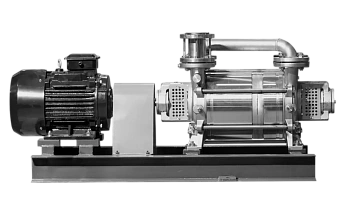

Водокольцевой вакуумный насос ERSTVAK ELRP-2-500

product-card

Тип Водокольцевые
Уровень вакуума Низкий
Скорость откачки, м³/ч 501
Предельное остаточное давление, мбар (абс.) 33
Мощность, кВт 18.5
Частота вращения, об/мин 1500
Входной патрубок DN65
Выходной патрубок DN65
Количество ступеней 2

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Водокольцевой вакуумный насос ERSTVAK ELRP-2-500 создан для промышленных вакуумных процессов с насыщенными парами и влажными газовыми смесями. Водокольцевой принцип использует рабочую жидкость как уплотняющую среду, а две ступени сжатия последовательно снижают давление. Серия ориентирована на рабочую область 50–200 мбар, где двухступенчатая схема обеспечивает преимущество по скорости откачки и энергозатратам.

Конструкция предусматривает вынесенные из рабочей полости подшипниковые узлы NSK и балансированный ротор. Такое расположение защищает подшипники от непосредственного контакта с рабочей жидкостью и откачиваемой смесью. Для обслуживания предусмотрены торцевые сервисные окна. Вакуумный тракт дополнен подключениями рабочей жидкости, дренажа и антикавитационного подвода.

При работе с коррозионными или токсичными компонентами используют подходящее материальное исполнение и двойные торцевые уплотнения. ELRP-2-500 может комплектоваться общепромышленным или взрывозащищённым электродвигателем в зависимости от требований проекта и условий эксплуатации. В компрессорном режиме серия рассчитана на избыточное давление до 1000 мбар, если давление на всасывании составляет не менее 200 мбар.

Технические характеристики

скорость откачки — 500 м³/ч;
предельное остаточное давление — 33 мбар;
мощность двигателя — 18,5 кВт;
частота вращения ротора — 1450 об/мин;
расход рабочей жидкости — до 57 л/мин;
присоединительные патрубки — DN65;
масса — 527 кг.

Применение

ELRP-2-500 применяют в промышленных установках выпарки и перегонки, при откачке влажных технологических газов, а также в химических, нефтехимических и фармацевтических процессах. Модель рассчитана на значительную газовую нагрузку и подходит для производственных аппаратов, где требуется более высокая скорость откачки при сохранении преимуществ водокольцевой схемы. При выборе режима учитывают температуру и свойства рабочей жидкости, состав парогазовой смеси, фактическое давление всасывания и требуемую продолжительность непрерывного цикла.

Конструкция и обозначение

Схема обозначения помогает соотнести исполнение насосного блока с выбранной модификацией и присоединениями.

Тип: Водокольцевые

Уровень вакуума: Низкий

Скорость откачки, м³/ч: 501

Предельное остаточное давление, мбар (абс.): 33

Мощность, кВт: 18.5

Частота вращения, об/мин: 1500

Входной патрубок: DN65

Выходной патрубок: DN65

Количество ступеней: 2

Охлаждение: Водяное

Уровень шума, дБ: 73

Габаритные размеры (ДхШхВ), мм: 1830×551×750

Масса, кг: 527

Минимальная температура окружающей среды, °С: -40

Расход рабочей жидкости, л/мин: 57

Температура охлаждающей воды: +5 — +30

Напряжение, В: 380

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

График коэффициента откачки

График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.

grafik_koefficienta_otkachki_ot_davleniya_i_temperatury

График откачных характеристик

График показывает изменение скорости откачки оборудования серии ELRP-2 в зависимости от давления. Его можно использовать для сопоставления рабочих характеристик серии.

otkachnye_harakteristiki_elrp_2_110_140_180_300_350_400_500

Для уточнения информации обращайтесь к инженерам ERSTVAK.
