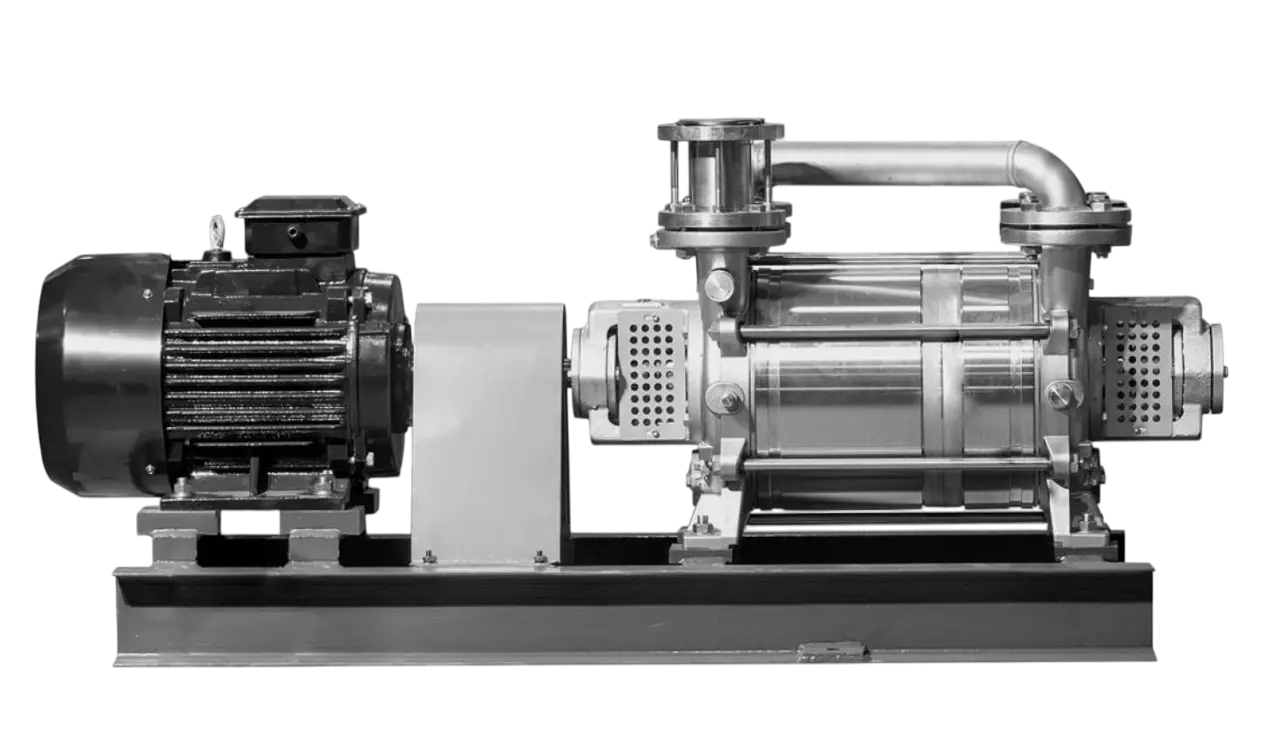

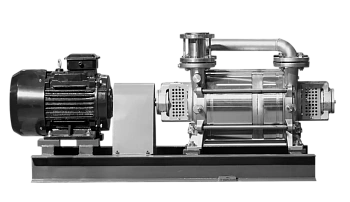

Водокольцевой вакуумный насос ERSTVAK ELRP-2-600

product-card

Тип Водокольцевые
Уровень вакуума Низкий
Скорость откачки, м³/ч 600
Предельное остаточное давление, мбар (абс.) 33
Мощность, кВт 22
Частота вращения, об/мин 1450
Входной патрубок DN65
Выходной патрубок DN65
Количество ступеней 2

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Водокольцевой вакуумный насос ERSTVAK ELRP-2-600 предназначен для откачки влажных газов и насыщенных паров в промышленных процессах, где требуется устойчивый низкий вакуум. Двухступенчатая водокольцевая схема особенно эффективна в рабочем диапазоне порядка 50–200 мбар: последовательное сжатие помогает поддерживать скорость откачки при снижении давления и уменьшает энергетические затраты по сравнению с одноступенчатым решением в этом диапазоне.

Подшипниковые узлы NSK вынесены из корпуса, поэтому они не контактируют напрямую с рабочей жидкостью и перекачиваемой средой. Точно сбалансированный ротор помогает снижать шум и вибрацию. На торцевых крышках предусмотрены сервисные окна, а конструкция включает патрубки всасывания и нагнетания, подвод рабочей жидкости, слив и антикавитационный порт.

Для агрессивных и токсичных сред доступны специальные материальные исполнения. При соответствующей задаче насос комплектуется двойными торцевыми уплотнениями. Насос может комплектоваться общепромышленным или взрывозащищённым электродвигателем в зависимости от требований проекта и условий эксплуатации. Серия может также работать как низконапорный компрессор с максимальным избыточным давлением до 1000 мбар при давлении на всасывании не ниже 200 мбар.

Технические характеристики

скорость откачки — 600 м³/ч;
предельное остаточное давление — 33 мбар;
мощность двигателя — 22 кВт;
частота вращения ротора — 1450 об/мин;
расход рабочей жидкости — до 57 л/мин;
присоединительные патрубки — DN65;
масса — 800 кг.

Применение

ELRP-2-600 применяют в выпарных аппаратах, вакуумной перегонке, химическом и нефтехимическом производстве, а также в фармацевтических процессах. Высокая производительность ориентирует модель на крупные технологические аппараты и централизованные вакуумные участки с большой парогазовой нагрузкой. При выборе режима учитывают температуру и свойства рабочей жидкости, состав парогазовой смеси, фактическое давление всасывания и требуемую продолжительность непрерывного цикла.

Конструкция и обозначение

Схема обозначения помогает соотнести исполнение насосного блока с выбранной модификацией и присоединениями.

Тип: Водокольцевые

Уровень вакуума: Низкий

Скорость откачки, м³/ч: 600

Предельное остаточное давление, мбар (абс.): 33

Мощность, кВт: 22

Частота вращения, об/мин: 1450

Входной патрубок: DN65

Выходной патрубок: DN65

Количество ступеней: 2

Охлаждение: Водяное

Масса, кг: 800

Габаритные размеры (ДхШхВ), мм: 1985×581×850

Напряжение, В: 380

Серия: ELRP-2

Уровень шума, дБ: 73

Минимальная температура окружающей среды, °С: -40

Расход рабочей жидкости, л/мин: 57

Температура охлаждающей воды: +5 — +30

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

График коэффициента откачки

График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.

grafik_koefficienta_otkachki_ot_davleniya_i_temperatury

График откачных характеристик

График показывает изменение скорости откачки оборудования серии ELRP-2 в зависимости от давления. Его можно использовать для сопоставления рабочих характеристик серии.

otkachnye_harakteristiki_elrp_2_600_800_1200_1600_2500_2600_3100
