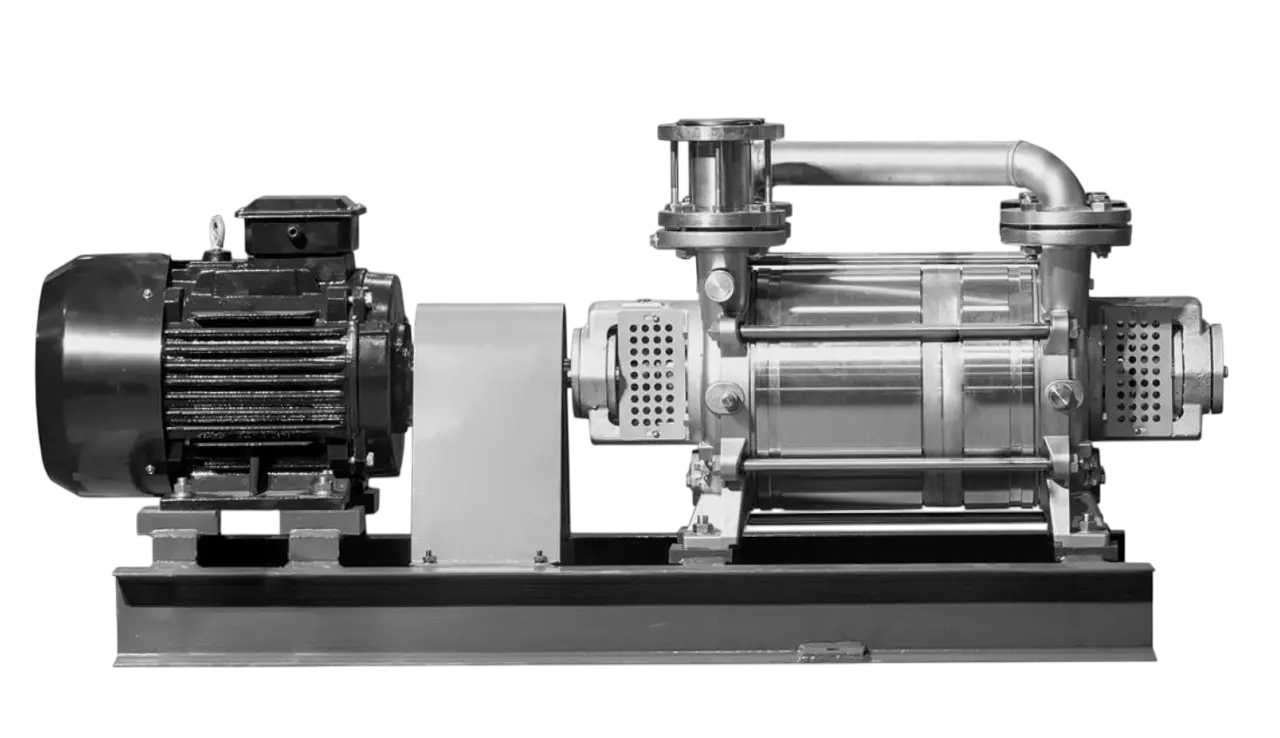

Водокольцевой вакуумный насос ERSTVAK ELRP-2-1200

Водокольцевой вакуумный насос ERSTVAK ELRP-2-1200 — двухступенчатый насос серии ELRP-2 для откачки газов и парогазовых смесей в промышленных процессах. Модель обеспечивает скорость откачки 1252 м³/ч при предельном остаточном давлении 33 мбар и мощности электродвигателя 37 кВт. Частота вращения составляет 1000 об/мин, а патрубки DN100 рассчитаны на работу с высоким объемным расходом газа.

Преимущества и особенности

В водокольцевом механизме рабочая жидкость под действием вращающегося колеса формирует кольцо у стенок корпуса. Изменение объема полостей между колесом и жидкостью обеспечивает всасывание, сжатие и нагнетание газа, а непосредственный контакт с рабочей жидкостью способствует отводу тепла из зоны сжатия.

• Двухступенчатая схема серии ELRP-2 рассчитана на устойчивую работу при предельном остаточном давлении 33 мбар.
• Подшипники NSK размещены вне корпуса насосного блока, что исключает их непосредственный контакт с рабочей жидкостью и перекачиваемой средой.
• Точно сбалансированный ротор снижает вибрацию и механическую нагрузку на опорные узлы.
• Расход рабочей жидкости для модели составляет до 118 л/мин; температура охлаждающей воды — от +5 до +30 °C.
• Насос может работать как низконапорный компрессор с избыточным давлением до 1000 мбар при давлении на всасывании не ниже 200 мбар.
• Масса 1200 кг и габариты 2426 × 766 × 1025 мм соответствуют крупному стационарному промышленному агрегату.

Комплектация

Опционально доступны:

• различные материальные исполнения проточной части для требуемой коррозионной стойкости;
• двойные торцевые уплотнения для работы с токсичными и взрывоопасными средами.

Применение

ERSTVAK ELRP-2-1200 применяется в процессах выпарки и перегонки в химической, нефтяной и фармацевтической промышленности. Водокольцевая схема подходит для откачки влажных газов и парогазовых смесей, а производительность 1252 м³/ч позволяет использовать модель на крупных технологических участках с высокой газовой нагрузкой.
