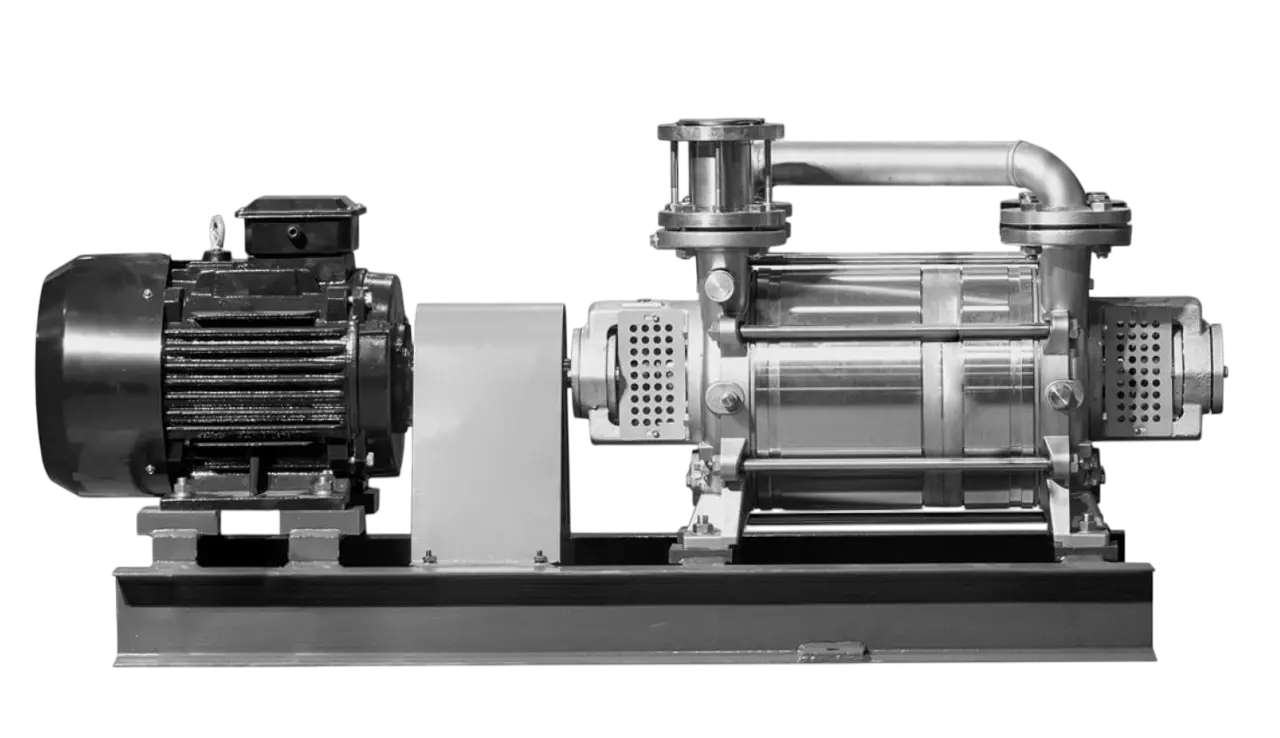

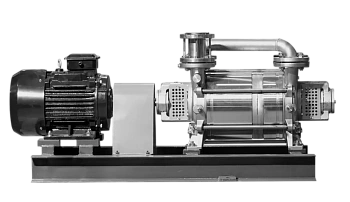

Водокольцевой вакуумный насос ERSTVAK ELRP-2-1600

product-card

Тип Водокольцевые
Уровень вакуума Низкий
Скорость откачки, м³/ч 1580
Предельное остаточное давление, мбар (абс.) 33
Мощность, кВт 45
Частота вращения, об/мин 1000
Входной патрубок DN100
Выходной патрубок DN100
Количество ступеней 2

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Водокольцевой вакуумный насос ERSTVAK ELRP-2-1600 создан для промышленных вакуумных процессов с насыщенными парами и влажными газовыми смесями. Водокольцевой принцип использует рабочую жидкость как уплотняющую среду, а две ступени сжатия последовательно снижают давление. Серия ориентирована на рабочую область 50–200 мбар, где двухступенчатая схема обеспечивает преимущество по скорости откачки и энергозатратам.

Подшипниковые узлы NSK вынесены из корпуса, поэтому они не контактируют напрямую с рабочей жидкостью и перекачиваемой средой. Точно сбалансированный ротор помогает снижать шум и вибрацию. На торцевых крышках предусмотрены сервисные окна, а конструкция включает патрубки всасывания и нагнетания, подвод рабочей жидкости, слив и антикавитационный порт.

Для агрессивных и токсичных сред доступны специальные материальные исполнения. При соответствующей задаче насос комплектуется двойными торцевыми уплотнениями. Насос может комплектоваться общепромышленным или взрывозащищённым электродвигателем в зависимости от требований проекта и условий эксплуатации. Серия может также работать как низконапорный компрессор с максимальным избыточным давлением до 1000 мбар при давлении на всасывании не ниже 200 мбар.

Технические характеристики

скорость откачки — 1580 м³/ч;
предельное остаточное давление — 33 мбар;
мощность двигателя — 75 кВт;
частота вращения ротора — 975 об/мин;
расход рабочей жидкости — до 118 л/мин;
присоединительные патрубки — DN100;
масса — 1200 кг.

Применение

ELRP-2-1600 применяют в промышленных установках выпарки и перегонки, при откачке влажных технологических газов, а также в химических, нефтехимических и фармацевтических процессах. Высокая производительность ориентирует модель на крупные технологические аппараты и централизованные вакуумные участки с большой парогазовой нагрузкой. При выборе режима учитывают температуру и свойства рабочей жидкости, состав парогазовой смеси, фактическое давление всасывания и требуемую продолжительность непрерывного цикла.

Конструкция и обозначение

Схема обозначения помогает соотнести исполнение насосного блока с выбранной модификацией и присоединениями.

Тип: Водокольцевые

Уровень вакуума: Низкий

Скорость откачки, м³/ч: 1580

Предельное остаточное давление, мбар (абс.): 33

Мощность, кВт: 45

Частота вращения, об/мин: 1000

Входной патрубок: DN100

Выходной патрубок: DN100

Количество ступеней: 2

Охлаждение: Водяное

Уровень шума, дБ: 73

Габаритные размеры (ДхШхВ), мм: 2786×939×1185

Масса, кг: 1200

Минимальная температура окружающей среды, °С: -40

Расход рабочей жидкости, л/мин: 118

Температура охлаждающей воды: +5 — +30

Напряжение, В: 380

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

График коэффициента откачки

График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.

grafik_koefficienta_otkachki_ot_davleniya_i_temperatury

График откачных характеристик

График показывает изменение скорости откачки оборудования серии ELRP-2 в зависимости от давления. Его можно использовать для сопоставления рабочих характеристик серии.

otkachnye_harakteristiki_elrp_2_600_800_1200_1600_2500_2600_3100
