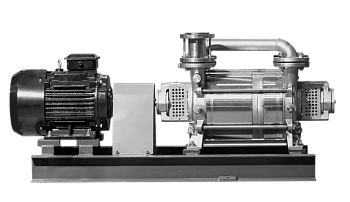

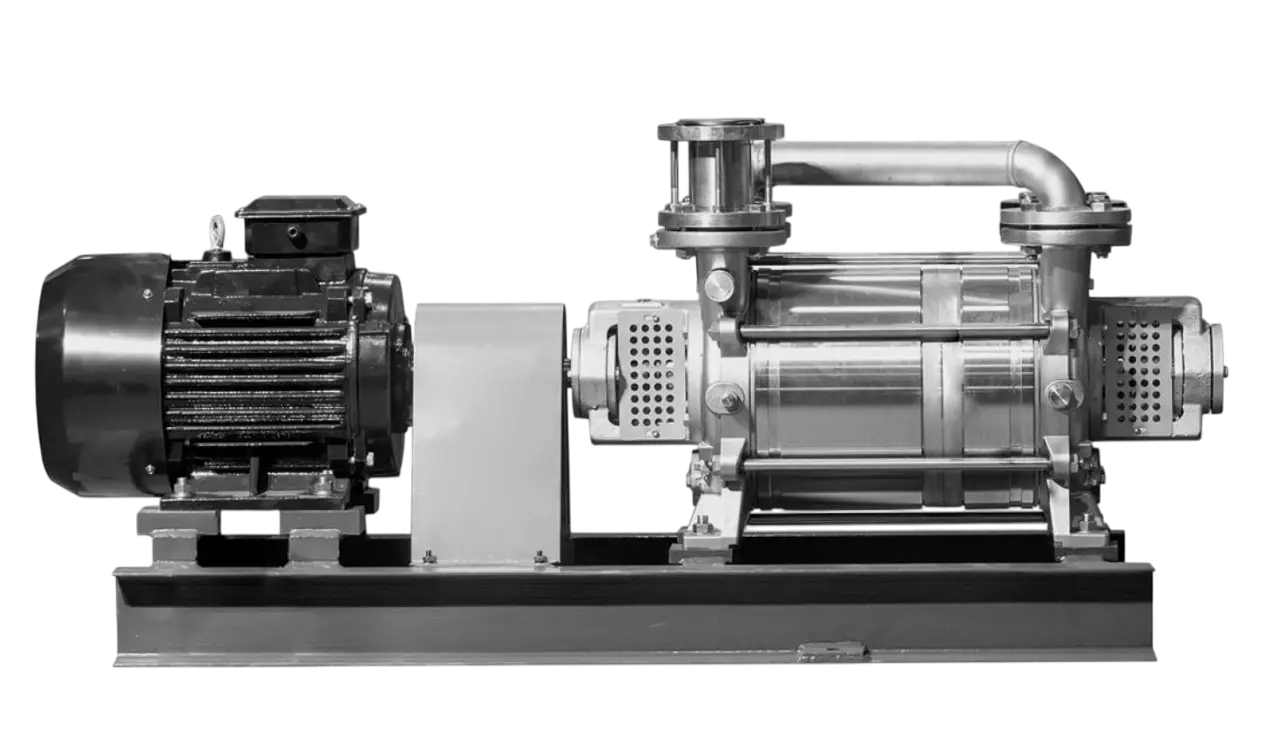

Водокольцевой вакуумный насос ERSTVAK ELRP-2-110

product-card

Тип Водокольцевые
Уровень вакуума Низкий
Скорость откачки, м³/ч 110
Предельное остаточное давление, мбар (абс.) 33
Мощность, кВт 4
Частота вращения, об/мин 1500
Входной патрубок DN40
Выходной патрубок DN40
Количество ступеней 2

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Водокольцевой вакуумный насос ERSTVAK ELRP-2-110 предназначен для откачки влажных газов и насыщенных паров в промышленных процессах, где требуется устойчивый низкий вакуум. Двухступенчатая водокольцевая схема особенно эффективна в рабочем диапазоне порядка 50–200 мбар: последовательное сжатие помогает поддерживать скорость откачки при снижении давления и уменьшает энергетические затраты по сравнению с одноступенчатым решением в этом диапазоне.

Подшипниковые узлы NSK вынесены из корпуса, поэтому они не контактируют напрямую с рабочей жидкостью и перекачиваемой средой. Точно сбалансированный ротор помогает снижать шум и вибрацию. На торцевых крышках предусмотрены сервисные окна, а конструкция включает патрубки всасывания и нагнетания, подвод рабочей жидкости, слив и антикавитационный порт.

Для агрессивных и токсичных сред доступны специальные материальные исполнения. При соответствующей задаче насос комплектуется двойными торцевыми уплотнениями. Насос может комплектоваться общепромышленным или взрывозащищённым электродвигателем в зависимости от требований проекта и условий эксплуатации. Серия может также работать как низконапорный компрессор с максимальным избыточным давлением до 1000 мбар при давлении на всасывании не ниже 200 мбар.

Технические характеристики

скорость откачки — 110 м³/ч;
предельное остаточное давление — 33 мбар;
мощность двигателя — 3 кВт;
частота вращения ротора — 1450 об/мин;
расход рабочей жидкости — до 17 л/мин;
присоединительные патрубки — DN40;
масса — 175 кг.

Применение

ELRP-2-110 применяют в выпарных аппаратах, вакуумной перегонке, химическом и нефтехимическом производстве, а также в фармацевтических процессах. По производительности модель подходит для локальных аппаратов и небольших технологических линий, где важны работа с паровой нагрузкой и стабильный вакуум без применения более крупного насосного блока. При выборе режима учитывают температуру и свойства рабочей жидкости, состав парогазовой смеси, фактическое давление всасывания и требуемую продолжительность непрерывного цикла.

Конструкция и обозначение

Схема обозначения помогает соотнести исполнение насосного блока с выбранной модификацией и присоединениями.

Тип: Водокольцевые

Уровень вакуума: Низкий

Скорость откачки, м³/ч: 110

Предельное остаточное давление, мбар (абс.): 33

Мощность, кВт: 4

Частота вращения, об/мин: 1500

Входной патрубок: DN40

Выходной патрубок: DN40

Количество ступеней: 2

Охлаждение: Водяное

Уровень шума, дБ: 73

Габаритные размеры (ДхШхВ), мм: 1110×405×410

Масса, кг: 175

Минимальная температура окружающей среды, °С: -40

Расход рабочей жидкости, л/мин: 20

Температура охлаждающей воды: +5 — +30

Напряжение, В: 380

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

График коэффициента откачки

График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.

grafik_koefficienta_otkachki_ot_davleniya_i_temperatury

График откачных характеристик

График показывает изменение скорости откачки оборудования серии ELRP-2 в зависимости от давления. Его можно использовать для сопоставления рабочих характеристик серии.

otkachnye_harakteristiki_elrp_2_110_140_180_300_350_400_500
