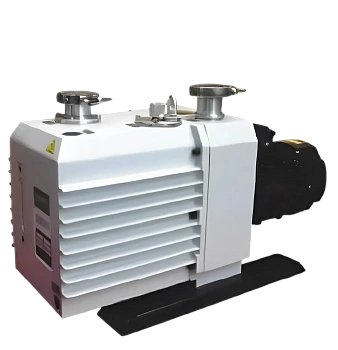

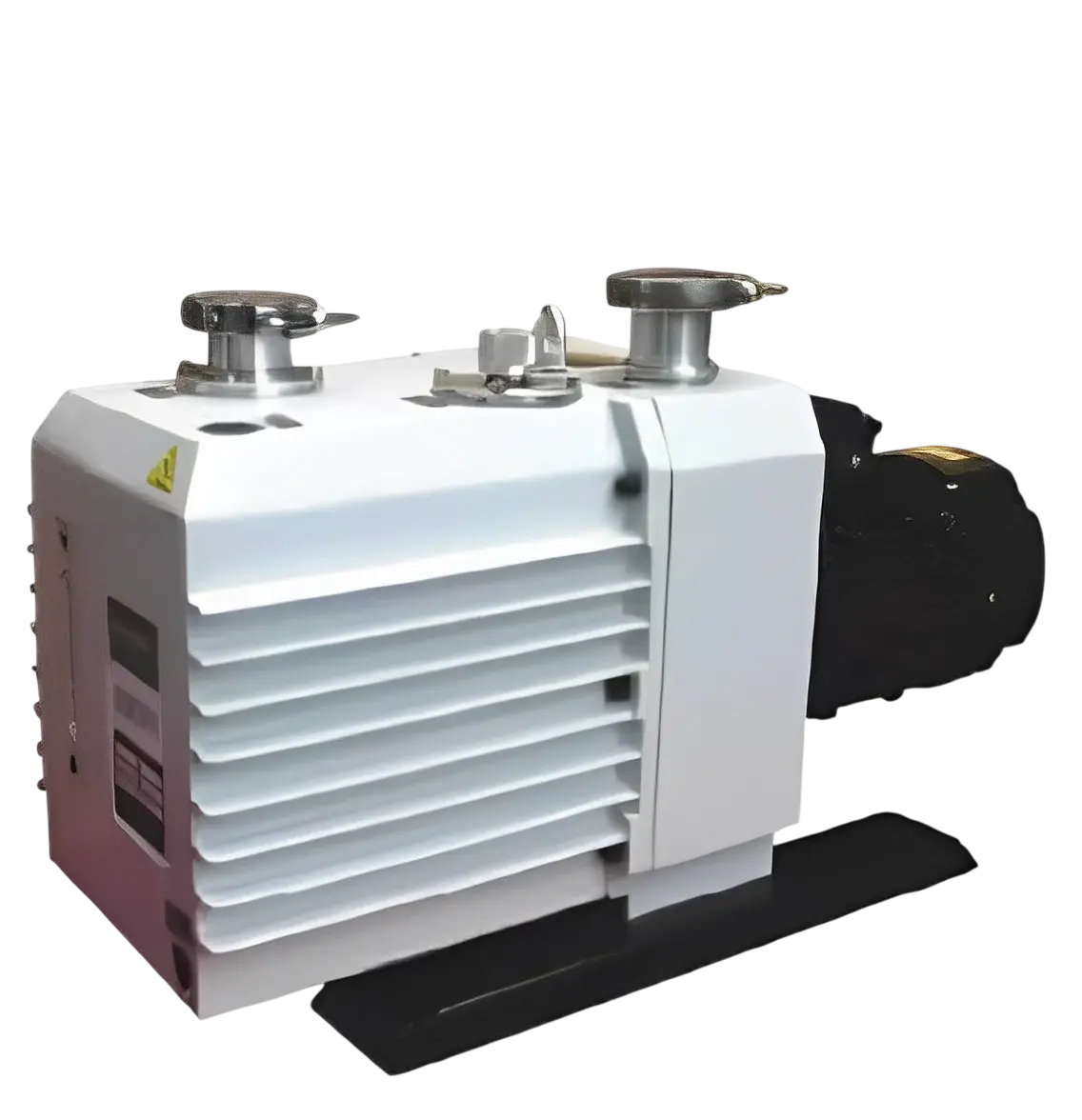

Пластинчато-роторный вакуумный насос ERSTVAK PRM 255 3ph
Пластинчато-роторный вакуумный насос ERSTVAK PRM 255 3ph — двухступенчатый маслозаполненный пластинчато-роторный насос серии PRM с трёхфазным электродвигателем. Номинальная производительность модели при 50 Гц составляет 255 м³/ч. Насос предназначен для лабораторных и промышленных вакуумных систем, где требуется высокая производительность форвакуумной ступени и стабильная длительная откачка.
Две последовательно работающие ступени пластинчато-роторного блока поэтапно понижают давление газа. Вакуумное масло уплотняет рабочие зазоры, смазывает трущиеся элементы и участвует в отводе тепла. Электродвигатель соединён с насосным блоком через упругую муфту; такая компоновка передаёт вращение на рабочую часть и позволяет размещать агрегат на общем основании.
Охлаждение и работа с конденсируемыми парами
PRM 255 использует систему водяного охлаждения для поддержания требуемого теплового режима при продолжительной работе. Если откачиваемая среда содержит значительное количество конденсируемых паров, открывают газобалласт: воздух или инертный газ поступает в первую ступень сжатия и помогает предотвращать конденсацию внутри насоса. Это уменьшает риск загрязнения масла и связанного с ним снижения производительности.
Подача газобалласта регулируется вручную или подходящим клапаном. При эксплуатации с открытым газобалластом и в других режимах, сопровождающихся повышенным выходом масляного аэрозоля, выпускную линию проектируют с учётом необходимости фильтра масляного тумана и допустимого противодавления.
Интеграция в вакуумную систему
Для нормальной работы необходимы герметичная вакуумная линия, стабильная подача охлаждающей воды и корректно подключённое трёхфазное питание. Перед запуском контролируют уровень масла и направление вращения двигателя. При работе с влажными процессами дополнительно следят за состоянием рабочей жидкости, а входной тракт защищают от загрязняющих частиц.
PRM 255 подходит для исследовательских установок и промышленного оборудования, где двухступенчатая маслозаполненная схема используется как самостоятельный источник разрежения или как производительная форвакуумная ступень высоковакуумной системы. Режим эксплуатации выбирают с учётом состава газа, паровой нагрузки, условий охлаждения и требований конкретного процесса.
- Тип
- Пластинчато-роторные
- Уровень вакуума
- Высокий
- Тип смазки
- Маслозаполненный
- Скорость откачки, м³/ч
- 255
- Предельное остаточное давление, мбар (абс.)
- 5 × 10⁻³
- Мощность, кВт
- 7.5
- Частота вращения, об/мин
- 1440
- Входной патрубок
- VG80
- Выходной патрубок
- VG50
- Количество ступеней
- 2
- Охлаждение
- Водяное
- Уровень шума, дБ
- 72
- Габаритные размеры (ДхШхВ), мм
- 1135×400×575
- Масса, кг
- 255
- Минимальная температура окружающей среды, °С
- 5
- Объем масла, л
- 23
- Расход рабочей жидкости, л/мин
- 2
- Температура охлаждающей воды
- +5 — +20
- Напряжение, В
- 380
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
