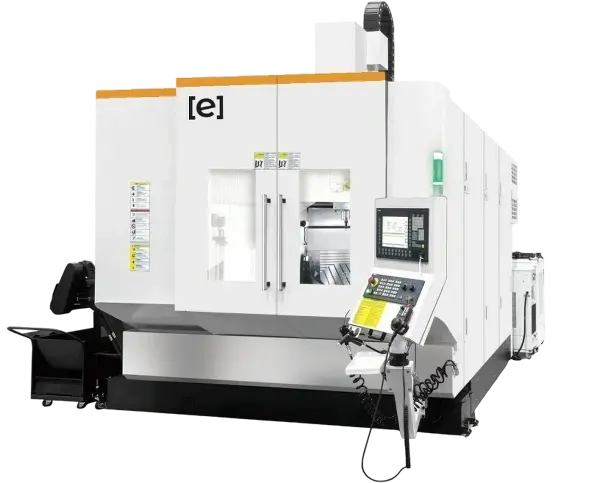

Пятиосевой вертикальный обрабатывающий центр c осью А EMVF 650A ECO
Пятиосевой вертикальный обрабатывающий центр предназначен для высокоточной обработки деталей сложной пространственной формы в условиях серийного и единичного производства. Оборудование применяется в авиастроении, энергетике, производстве пресс-форм, инструментальном производстве и других отраслях, где требуется высокая жесткость конструкции, точность позиционирования и стабильность обработки.
Станина, колонны и каретка изготовлены из высококачественного чугуна Meehanite. Конструкция станка выполнена на базе тяжелой станины с расширенным основанием портальных колонн, обеспечивающим высокую устойчивость к вибрациям и нагрузкам при интенсивной эксплуатации оборудования.
Каретка выполнена по схеме BOX-IN-BOX («коробка в коробке») с симметричной конструкцией. Дополнительную жесткость обеспечивают четыре направляющих на каждой линейной оси, что позволяет добиться высокой точности обработки и стабильности работы при высоких нагрузках.
Для повышения мощности подач и увеличения воспринимаемой нагрузки используются четыре ШВП по оси Y, а также два серводвигателя и ШВП по оси X. Шпиндельная коробка имеет увеличенное сечение, повышающее жесткость конструкции при выдвижении шпинделя по оси Z.
Люлька оси A установлена на специально разработанные подшипники, рассчитанные на повышенные динамические и статические нагрузки. Такая конструкция обеспечивает стабильность позиционирования и высокую точность пятиосевой обработки.
Станки с индексом AT оснащаются функцией точения с использованием шпинделя с конусом HSK-T, позволяющего фиксировать токарный инструмент, а также использовать вращение рабочего стола для выполнения токарных операций.
Список опций:
Система ЧПУ Siemens
Устройство измерения инструмента
Датчик привязки и измерения детали
Система подачи СОЖ через шпиндель с повышенным давлением
Стабилизатор напряжения
Маслоотделитель СОЖ
Уловитель тумана СОЖ
Увеличение срока гарантии
Средства автоматизации (манипулятор, робот, привод двери)
Постпроцессор
Инструмент и оснастка
Конфигурация оборудования подбирается индивидуально в зависимости от особенностей технологического процесса и требований заказчика.
- Серия
- EMVF
- Страна
- Китай
- Габаритные размеры (ДхШхВ), мм
- 4500 × 4200 × 3400
- Ход по оси X, мм
- 750
- Ход по оси Y, мм
- 1000
- Ход по оси Z, мм
- 600
- Расстояние от торца шпинделя до поверхности стола, мм
- 120 — 720
- Макс. нагрузка на стол, кг
- 850
- Тип конуса шпинделя
- HSK-A63
- Тип привода шпинделя
- Прямой
- Скорость вращения шпинделя, об/мин
- 24000
- Мощность двигателя шпинделя, кВт
- 20
- Крутящий момент шпинделя, Нм
- 35/42
- Максимальная скорость рабочей подачи, мм/мин
- 10000
- Быстрые перемещения, м/мин
- 36
- Вместимость магазина инструментов, шт
- 24
- Макс. длина инструмента, мм
- 300
- Макс. вес инструмента, кг
- 8
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 150
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 80
- Вес станка, т
- 15000
- Точность позиционирования по осям X/Y/Z, мм
- ±0.005
- Точность повторяемости по осям X/Y/Z, мм
- ±0.003
- Макс. размеры заготовки, мм
- 750 × 750 × 500
- Угол наклона стола по оси A, ±град
- 120
- Угол поворота стола по оси C, град
- 360
- Точность повторяемости по осям A/C, сек
- 4
- Диаметр стола, мм
- 650
