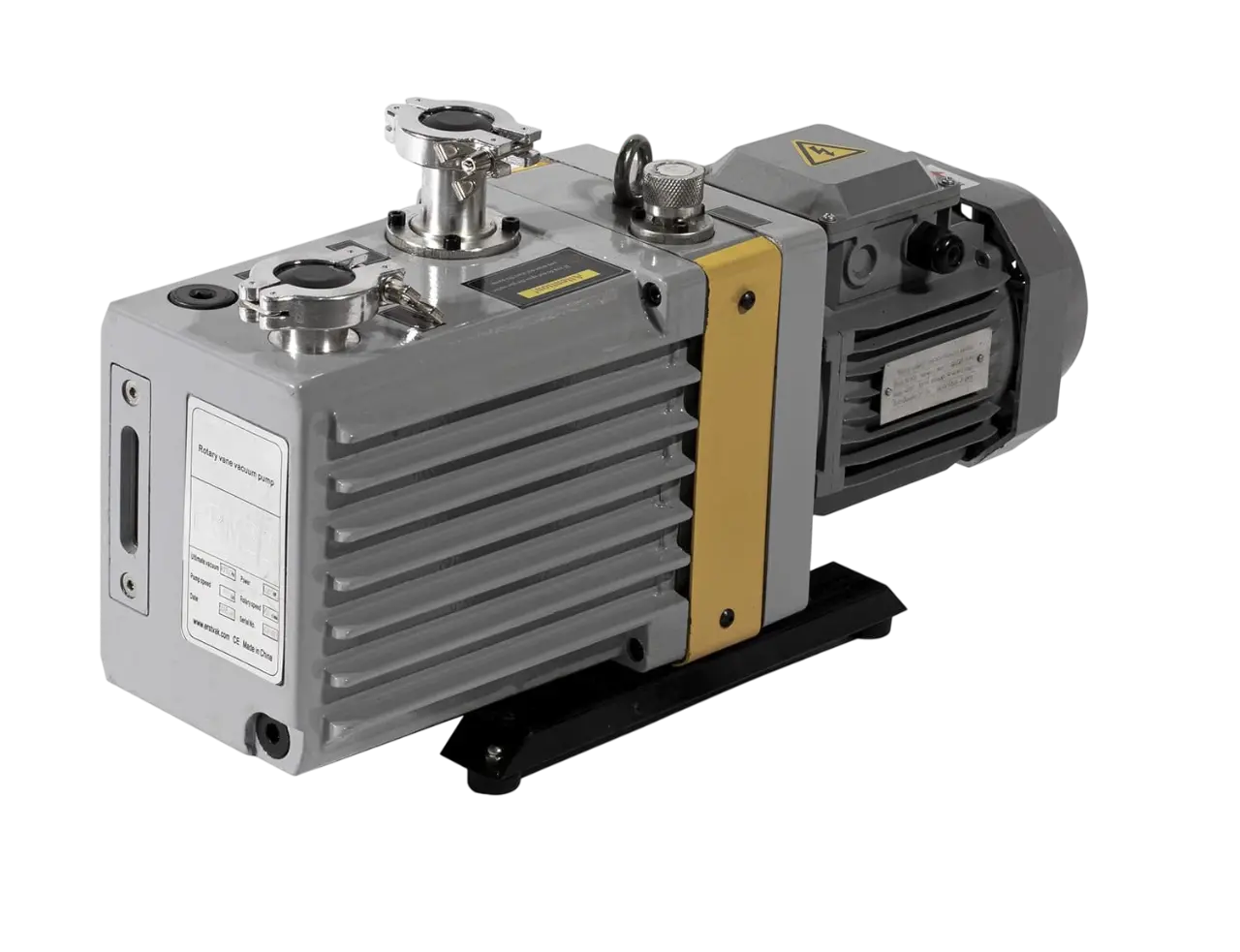

Пластинчато-роторный вакуумный насос ERSTVAK PRM 22 3ph

Пластинчато-роторный вакуумный насос ERSTVAK PRM 22 3ph — маслозаполненный пластинчато-роторный вакуумный насос серии PRM в трёхфазном исполнении. Номинальная производительность модели составляет 21,6 м³/ч. PRM 22 может работать как самостоятельный источник вакуума и как форвакуумная ступень перед высоковакуумным оборудованием, которому требуется предварительное разрежение.

В рабочем блоке эксцентрично установлен ротор с подвижными пластинами. При вращении они формируют изменяющиеся по объёму камеры: газ поступает со стороны всасывания, переносится внутри насосного блока и вытесняется к выпуску. Вакуумное масло уплотняет рабочие зазоры, смазывает трущиеся детали и участвует в отводе тепла, поэтому контроль его уровня и состояния является частью нормальной эксплуатации.

Работа с влажным газом и защита системы

Серия PRM оснащается регулируемым газобалластным клапаном. При откачке газа с повышенным содержанием водяного пара газобалласт помогает уменьшать конденсацию внутри насосного блока и снижает загрязнение масла влагой. Режим выбирают по характеру процесса, учитывая, что открытие газобалласта влияет на достигаемое остаточное давление.

В конструкции предусмотрено устройство, препятствующее обратному всасыванию масла после остановки насоса. Для PRM 22 в стандартную комплектацию входит фильтр масляного тумана, уменьшающий выброс масляного аэрозоля в помещение. Такое оснащение упрощает включение модели в регулярно работающие лабораторные и промышленные вакуумные установки.

Интеграция и эксплуатация

Всасывающую магистраль рекомендуется выполнять короткой, прямой и герметичной, с проходным сечением не меньше необходимого для входного патрубка. На входе предусматривают защиту от твёрдых частиц, способных загрязнить масло и повредить рабочий механизм. Насос не предназначен для откачки взрывоопасных, токсичных и агрессивных газов, а также сред, способных вступать в химическую реакцию с вакуумным маслом.

PRM 22 подходит для длительной работы в системах низкого и среднего вакуума и для использования в качестве форвакуумной ступени. Трёхфазное исполнение предназначено для оборудования с соответствующей питающей сетью, сохраняя общую вакуумную архитектуру модели.
