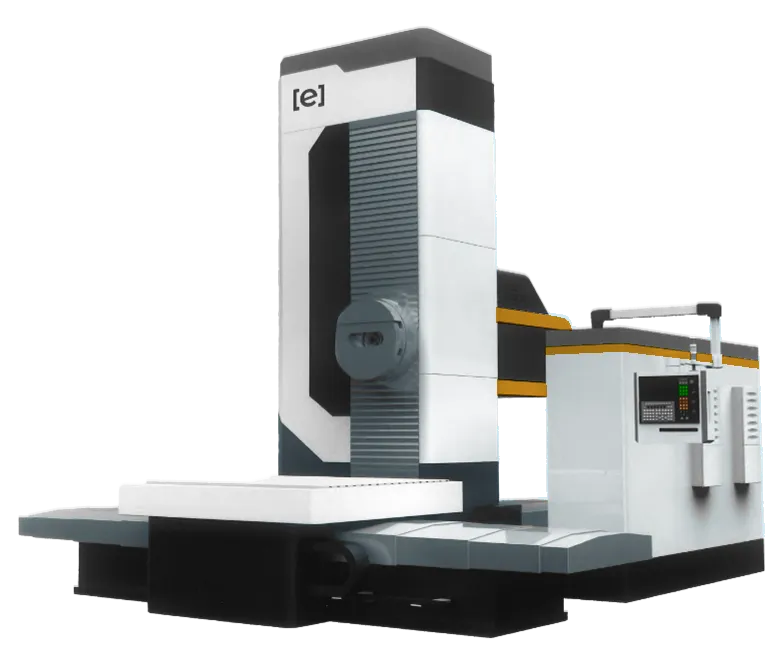

Горизонтально-расточный станкок с поперечным ходом стола и продольным ходом колонны EMBP 13-1820
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Направляющие и винт ШВП с увеличенным сечением для дополнительной жесткости.
Грузоподъемность стола до 20 000 кг.
Электрокомпоненты Siemens.
Инструментальный магазин на 40 позиций. 60 позиций – опционально.
Надежный долговечный шпиндель с дополнительным запасом прочности.
Подшипники NSK шпинделя и ШВП.
Исполнение безрасточной планшайбы
Исполнение с расточной планшайбой – опция
Стандартная комплектация
- Система ЧПУ Fanuc 0i
- Телескопическая защита направляющих
- Оптические линейки осей X/Y/Z
- Оптический инкодер оси B
- Инструментальный магазин на 40 позиций
- Теплообменник электрошкафа
- Автоматическая система смазки
- Система подачи СОЖ
- Поддон стола для СОЖ
- Освещение рабочей зоны
- Выравнивающие опоры, анкерные болты
- Инструмент для обслуживания станка
- Русскоязычная документация
Список опций
- Инструментальный магазин на 60 позиций
- Ограждение рабочей зоны / полностью закрытая рабочая зона
- Система измерения детали
- Система измерения, привязки инструмента
- Подача СОЖ через шпиндель с повышенным давлением
- Конвейер стружки
- Угловые головы
- Уловитель паров СОЖ
- Маслоотделитель СОЖ
- Поворотные угловые головы
- Ход по оси X, мм
- 4000
- Ход по оси Y, мм
- 3000
- Ход по оси Z, мм
- 3000
- Размер стола (ДxШ), мм
- 1800 × 2000
- Макс. нагрузка на стол, кг
- 10000
- Тип конуса шпинделя
- ISO50
- Мощность двигателя шпинделя, кВт
- 25
- Крутящий момент шпинделя, Нм
- 2300/1700
- Вместимость магазина инструментов, шт
- 40
- Диаметр расточной пиноли, мм
- 130
- Диаметр шпинделя, мм
- 221.44
- Диаметр расточной планшайбы, мм
- 800
- Макс. скорость шпинделя без расточной планшайбы, об/мин
- 3000
- Макс. скорость шпинделя с расточной планшайбой, об/мин
- 2000
- Ход по оси W, мм
- 900
- Ход по оси U, мм
- 300
- Угол поворота по оси B, град
- 360
Товары из этой же серии
- Ход по оси X, мм: 3000
- Ход по оси Y, мм: 2000
- Ход по оси Z, мм: 1500
- Размер стола (ДxШ), мм: 1000 × 1000
- Макс. нагрузка на стол, кг: 5000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 3000
- Ход по оси Y, мм: 2000
- Ход по оси Z, мм: 1500
- Размер стола (ДxШ), мм: 1250 × 1250
- Макс. нагрузка на стол, кг: 5000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 3000
- Ход по оси Y, мм: 2000
- Ход по оси Z, мм: 1500
- Размер стола (ДxШ), мм: 1400 × 1400
- Макс. нагрузка на стол, кг: 5000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 4000
- Ход по оси Y, мм: 3000
- Ход по оси Z, мм: 3000
- Размер стола (ДxШ), мм: 1400 × 1600
- Макс. нагрузка на стол, кг: 10000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 4000
- Ход по оси Y, мм: 3000
- Ход по оси Z, мм: 3000
- Размер стола (ДxШ), мм: 1600 × 1800
- Макс. нагрузка на стол, кг: 10000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 4000
- Ход по оси Y, мм: 3000
- Ход по оси Z, мм: 3000
- Размер стола (ДxШ), мм: 1800 × 2000
- Макс. нагрузка на стол, кг: 20000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 4000
- Ход по оси Y, мм: 3000
- Ход по оси Z, мм: 3000
- Размер стола (ДxШ), мм: 2000 × 2000
- Макс. нагрузка на стол, кг: 20000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 4000
- Ход по оси Y, мм: 3000
- Ход по оси Z, мм: 3000
- Размер стола (ДxШ), мм: 2000 × 2500
- Макс. нагрузка на стол, кг: 20000
- Тип конуса шпинделя: ISO50
В корзину
1
Не забудьте купить
- Режим работы: Нагнетание
- Производитель: ERSTVAK Ltd.
- Производительность, м³/ч: 72000
- Материал корпуса: Высокопрочный чугун
- Частота вращения ротора, об/мин: 2980
- Производительность, м³/мин: 1200
В корзину
1
- Производитель: King Lai
- Длина, мм: 1200
- Картинка webp: /upload/iblock/armatura/webp/IMG_2393.webp
- Материал фланца: Нержавеющая сталь 304
- Материал сильфона: Нержавеющая сталь 304
В корзину
1
- Производитель: King Lai
- Рабочая температура, °С: От -20 до 150
- Предельное давление, Торр: 10Е-8
- Диаметр арматуры, дюйм: 2
В корзину
1
- Производитель: ERSTVAK Ltd.
- Присоединительный размер: DN200
- Максимальное рабочее давление, бар: 13
- Габариты (ДхШхВ), мм: 2300 × 1600 × 2250
- Номинальная пропускная способность, м³/мин: 130
- Масса установки, кг: 1300
В корзину
1
- Мощность, кВт: 27.5
- Производитель: ERSTVAK Ltd.
- Напряжение питания, В: 380
- Масса, кг: 660
- Уровень шума, дБ(А): 67
- Производительность, м³/мин: 3
В корзину
1
- Хладагент: R407C
- Производитель: ERSTVAK Ltd.
- Напряжение питания, В: 380
- Масса, кг: 630
- Охлаждение: Водяное
- Количество фаз: 3
В корзину
1

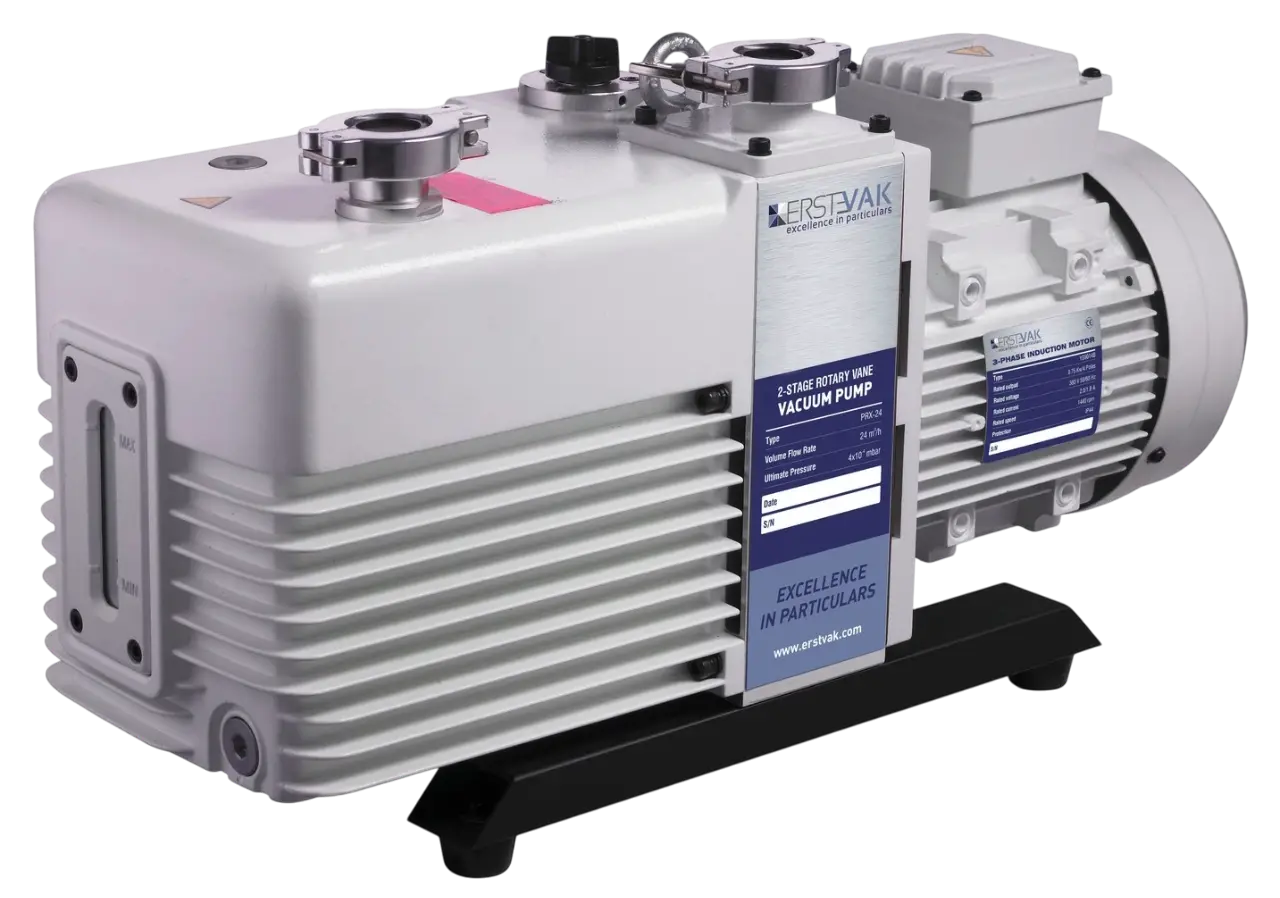

- Артикул: PRX 24 (1 ph.)
- Производитель: ERSTVAK Ltd.
- Предельное остаточное давление, мбар: 4 × 10^(-3)
- Мощность, кВт: 1.1
- Частота вращения, об/мин: 1440
- Уровень шума, дБ: 58
В корзину
1
- Артикул: VPRE-450DU
- Производитель: Kurt J. Lesker Company
- Фланец: DN63CF (4.50" OD)
- Материал окна: Плавленый кварц
- Материал фланца: 304L SS
- Плоскостность: λ/4 632 нм фронт волны
В корзину
1
- Производитель: ERSTVAK Ltd.
- Производительность, м³/ч: 1000
- Эффективность фильтрации при размере частиц 0.3 мкм, %: 99.95
- Скорость воздуха на выходе, м/с: 0.54
- Класс фильтра очистки: H13
- Длина корпуса, мм: 534
В корзину
1

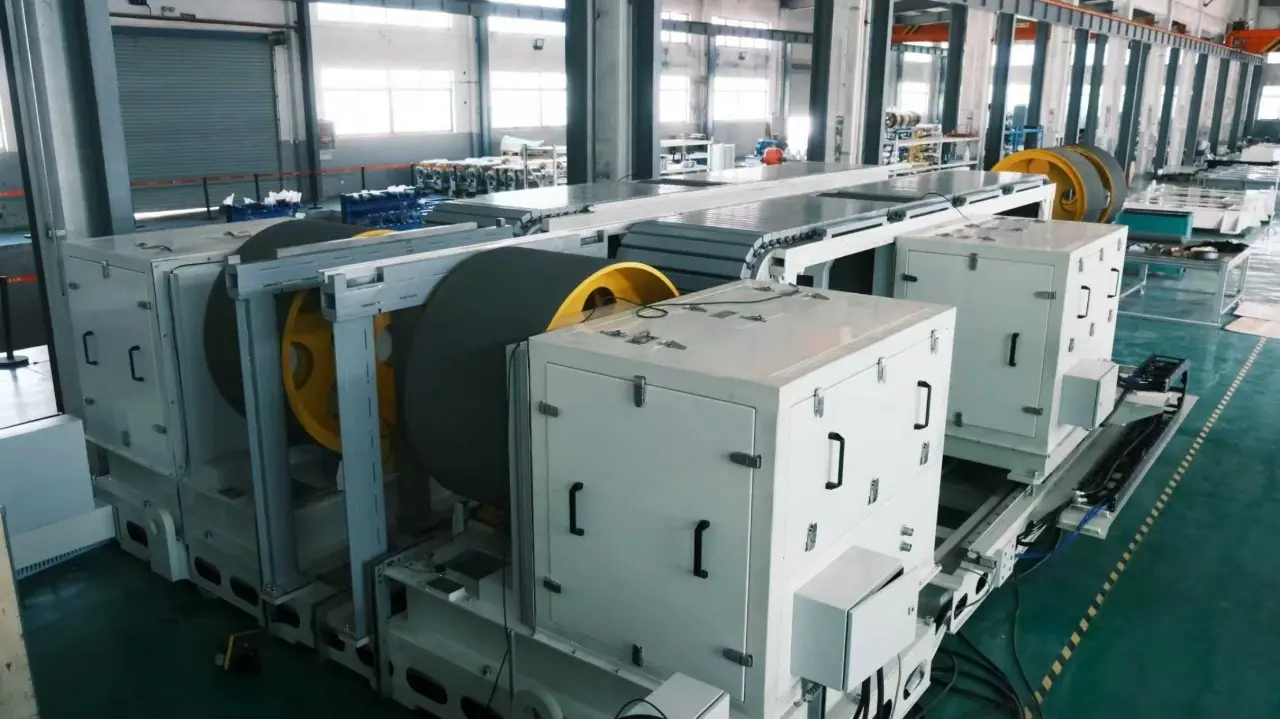

- Мощность нагрузочного двигателя, кВт: 220
