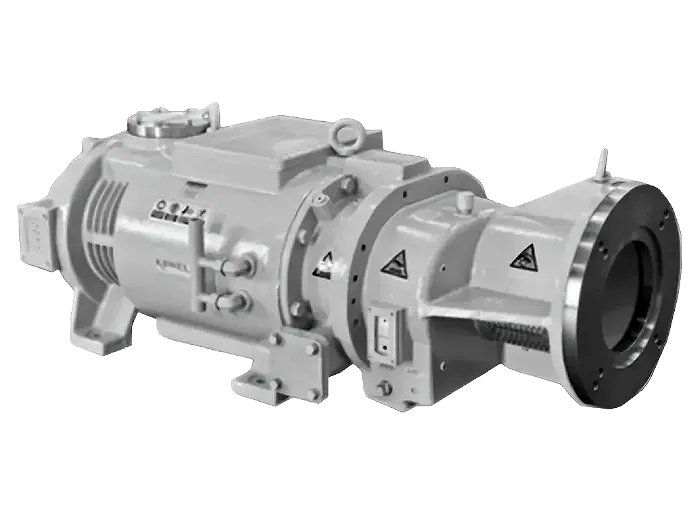

Винтовой вакуумный насос ERSTVAK EDP 800
Винтовой вакуумный насос ERSTVAK EDP 800 — высокопроизводительная модель сухой винтовой серии EDP для безмасляной откачки. Два винтовых ротора бесконтактно вращаются в рабочей камере и перемещают газ без использования масла как рабочей среды. Отсутствие контакта металл по металлу уменьшает контактный износ рабочего блока и подходит для длительных промышленных циклов.
Одноступенчатая винтовая конструкция упрощает удаление твёрдых механических загрязнений и помогает предотвращать их накопление внутри насоса. Роторы EDP 800 имеют защитное покрытие PTFE, рассчитанное в том числе на откачку паров воды. Для процессов с токсичными, коррозионными или конденсирующимися газами материалы уплотнений и конфигурацию вакуумной системы подбирают с учётом химической совместимости и условий процесса.
Технические характеристики
- номинальная производительность — 720 м³/ч при 50 Гц и 800 м³/ч при 60 Гц;
- предельное остаточное давление — 4 × 10−2 мбар при 50 Гц и 1,3 × 10−3 мбар при 60 Гц;
- мощность двигателя — 18,5 кВт;
- частота вращения ротора — 2900 об/мин при 50 Гц;
- всасывающий патрубок — DN100;
- нагнетательный патрубок — DN65;
- расход охлаждающей воды — 20 л/мин;
- масса без электродвигателя — 600 кг.
Особенности эксплуатации
Производительность модели рассчитана на камеры и технологические линии с высокой газовой нагрузкой. Сухой принцип исключает масляное загрязнение рабочей камеры, а внешнее водяное охлаждение отводит тепло от насосного блока. При работе с легко конденсирующимися средами режим эксплуатации выбирают так, чтобы ограничить накопление конденсата в зоне сжатия.
Применение
EDP 800 применяют в химической и нефтехимической промышленности, выпаривании и молекулярной дистилляции, рекуперации растворителей, дегазации, фармацевтике, лиофилизации, вакуумных печах и производстве пластмасс. В полупроводниковых процессах насос используют для задач CVD, PVD и сухого травления, где требуется высокая скорость сухой откачки.
- Тип
- Винтовые
- Уровень вакуума
- Средний
- Тип смазки
- Безмасляный
- Скорость откачки, м³/ч
- 720
- Предельное остаточное давление, мбар (абс.)
- 0.04
- Мощность, кВт
- 11
- Частота вращения, об/мин
- 2900
- Входной патрубок
- DN100
- Выходной патрубок
- DN65
- Количество ступеней
- 1
- Охлаждение
- Водяное
- Габаритные размеры (ДхШхВ), мм
- 715×643×873
- Масса, кг
- 600
- Минимальная температура окружающей среды, °С
- 1
- Расход рабочей жидкости, л/мин
- 20
- Максимальная температура окружающей среды, °C
- 45
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
