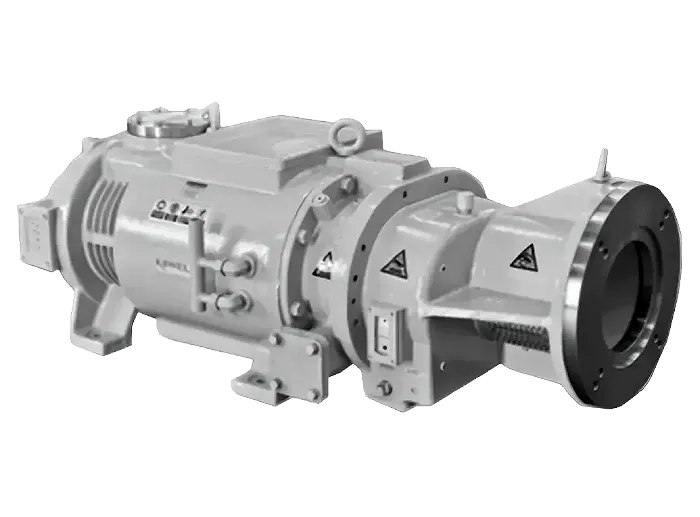

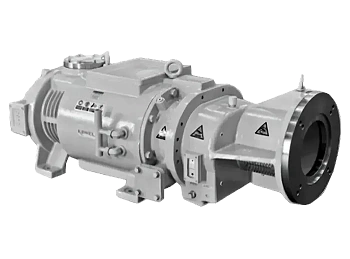

Винтовой вакуумный насос ERSTVAK EDP 400

product-card

Тип Винтовые
Уровень вакуума Средний
Тип смазки Безмасляный
Скорость откачки, м³/ч 360
Предельное остаточное давление, мбар (абс.) 0.04
Мощность, кВт 7.5
Частота вращения, об/мин 2900
Входной патрубок DN65
Выходной патрубок DN50

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

Винтовой вакуумный насос ERSTVAK EDP 400 — сухой одноступенчатый насос серии EDP для промышленной вакуумной откачки без масла в рабочей камере. Модель обеспечивает скорость откачки 360 м³/ч при предельном остаточном давлении 0,04 мбар и частоте вращения ротора 2900 об/мин. Входной патрубок DN65 и выходной DN50 рассчитаны на подключение к производительной технологической вакуумной линии.

Преимущества и особенности

Винтовая рабочая пара захватывает газ на стороне всасывания и перемещает его вдоль роторов к выпуску без использования масляной рабочей жидкости в камере сжатия. Одноступенчатая конструкция формирует прямой газовый тракт и облегчает удаление твердых загрязнений, которые могут попадать в насос с технологическим потоком.

Сухой принцип работы обеспечивает вакуум без контакта откачиваемого газа с маслом в рабочей камере.
Защитное покрытие роторов PEEK повышает стойкость рабочих поверхностей при эксплуатации в технологических процессах.
Одноступенчатая винтовая схема уменьшает количество внутренних полостей, где могут осаждаться механические загрязнения.
Водяное охлаждение рассчитано на отвод тепла при продолжительной промышленной эксплуатации.
Скорость 360 м³/ч и соединение DN65 на всасывании позволяют использовать насос для значительных газовых потоков.
Масса насосного блока составляет 400 кг, что соответствует стационарной промышленной установке.

Комплектация

В стандартный комплект поставки входит насосный блок с электродвигателем.

Опционально доступно исполнение с различными фланцевыми электродвигателями в соответствии с техническим заданием или спецификацией оборудования.

Применение

ERSTVAK EDP 400 применяется в химической и нефтехимической промышленности, пищевом производстве, полупроводниковых процессах, производстве пластмасс и вакуумных печах. Сухая винтовая схема используется там, где требуется исключить масло из рабочей камеры и обеспечить стабильную промышленную откачку при среднем вакууме.

Тип: Винтовые

Уровень вакуума: Средний

Тип смазки: Безмасляный

Скорость откачки, м³/ч: 360

Предельное остаточное давление, мбар (абс.): 0.04

Мощность, кВт: 7.5

Частота вращения, об/мин: 2900

Входной патрубок: DN65

Выходной патрубок: DN50

Количество ступеней: 1

Охлаждение: Водяное

Габаритные размеры (ДхШхВ), мм: 620×512×785

Масса, кг: 400

Минимальная температура окружающей среды, °С: 1

Расход рабочей жидкости, л/мин: 11

Максимальная температура окружающей среды, °C: 45

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
