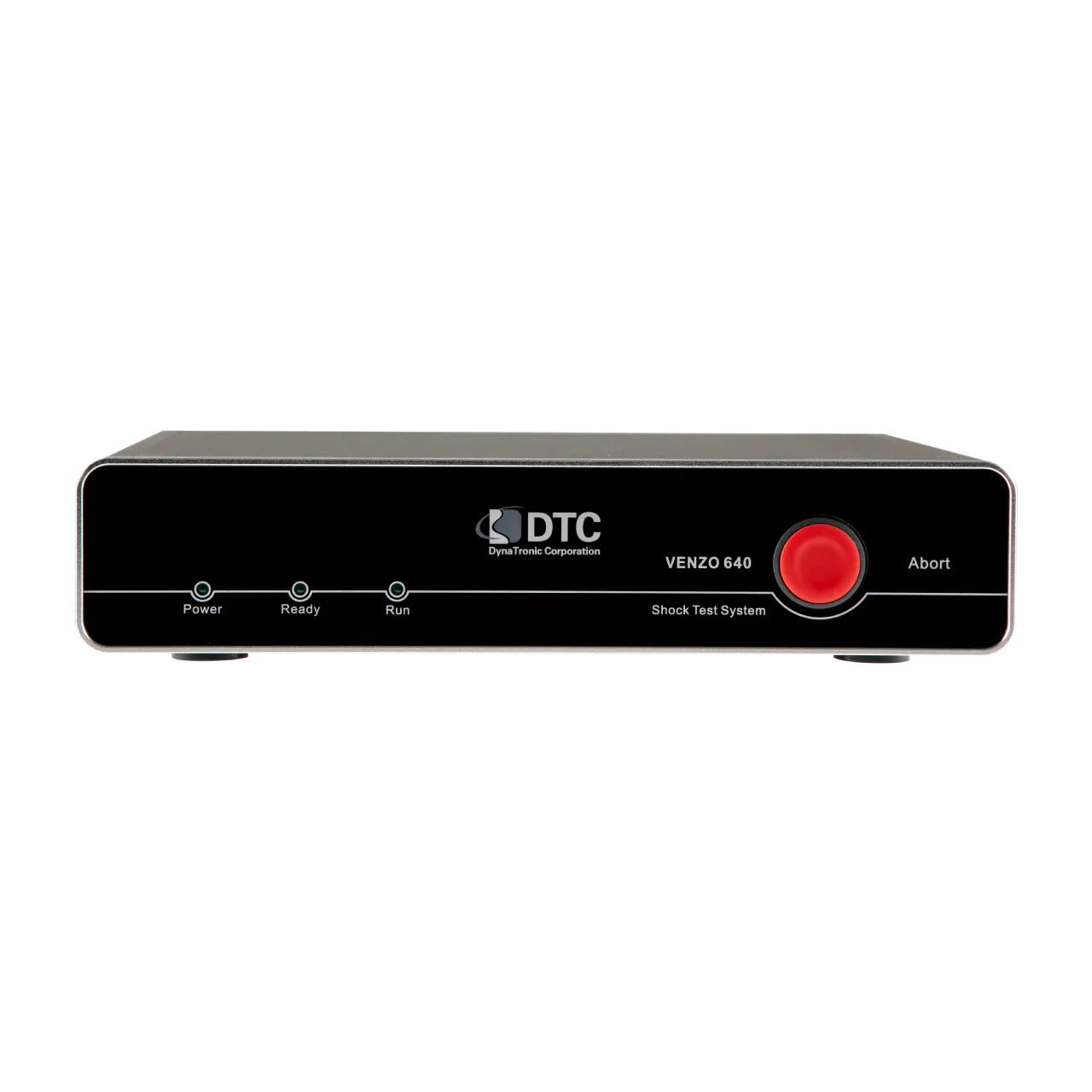

Системы управления испытаниями на удар DynaTronic VENZO640

product-card

Максимальная рабочая температура, °C 70
Масса, кг 2.6
Номер реестровой записи в ФГИС АРШИН 81160-20
Интерфейс Высокоскоростной Ethernet-порт
Тип конструкции Безвентиляторная
Количество входных каналов 4
Минимальная влажность, % 5
Максимальная влажность, % 95
Разъем для подключения акселерометров BNC

В корзину

Описание

Характеристики

Отзывы клиентов

Системы управления испытаниями на удар DynaTronic серии VENZO 600 применяются для приема, усиления, преобразования и анализа сигналов, получаемых от первичных преобразователей при ударных и вибрационных испытаниях. Оборудование используется совместно с испытательными стендами и персональным компьютером для регистрации параметров испытаний и оценки соответствия ударного импульса заданной форме.

Принцип работы аппаратуры основан на осуществлении непрерывного приема, усиления и преобразования аналоговых сигналов от первичных преобразователей, записи полученных сигналов и обмене информацией с персональным компьютером. Полученный ударный импульс сравнивается с требуемой формой, после чего результат выдается пользователю.

Назначение и принцип работы

Модель VENZO640 оснащена 4 входными измерительными каналами и предназначена для задач, где требуется компактная система регистрации и управления ударными испытаниями. Масса прибора составляет 2.6 кг, габаритные размеры — 290 × 210 × 60 мм.

Аппаратура работает с преобразователями вибрации и удара, имеющими выход по напряжению («вольтовые» или типа DeltaTron, ICP, IEPE) и по заряду (Charge). Поддерживаются типы акселерометров AC Gnd, AC Dif, DC Gnd, DC Dif, зарядные и IEPE, а также автоматическое считывание TEDS по IEEE 1451.4.

Система оснащена высокоскоростным Ethernet-портом 100 Мбит/с, 24-разрядными АЦП/ЦАП, фильтрами низких частот для устранения эффекта наложения спектров и функцией спектрального анализа FFT. Максимальная частота дискретизации составляет 204.8 кГц, частотный диапазон — до 80 кГц.

Корпус выполнен в безвентиляторной конструкции со степенью защиты IP42. Рабочий диапазон температур составляет от -30 до +70 °C, влажности — от 5 до 95%. Питание — от 90 до 280 В переменного тока, мощность — 10 Вт.

Основные узлы аппаратуры:

входные измерительные каналы, работающие с преобразователями вибрации и удара;
выходные каналы, количество которых зависит от модификации;
встроенный калибратор;
интерфейс связи с компьютером;
измерительный канал с 8-разрядным аттенюатором входных сигналов, усилителем с частотными фильтрами и 24-разрядным аналого-цифровым преобразователем.

Преимущества:

4 входных канала для задач с умеренным количеством измерительных точек;
компактные габариты и масса 2.6 кг;
поддержка датчиков напряжения, IEPE и зарядных преобразователей;
высокая частота дискретизации до 204.8 кГц;
безвентиляторная конструкция для стабильной работы в широком диапазоне условий.

Максимальная рабочая температура, °C: 70

Масса, кг: 2.6

Номер реестровой записи в ФГИС АРШИН: 81160-20

Интерфейс: Высокоскоростной Ethernet-порт

Тип конструкции: Безвентиляторная

Количество входных каналов: 4

Минимальная влажность, %: 5

Максимальная влажность, %: 95

Разъем для подключения акселерометров: BNC

Скорость интерфейса, Мбит/с: 100

Фильтр для устранения эффекта наложения спектров входного канала: Аналоговый и цифровой фильтры низких частот

Фильтр для устранения эффекта наложения спектров, дБ/октава: 160

Разрешение АЦП/ЦАП, бит: 24

Динамический диапазон АЦП/ЦАП: 135

Максимальная частота дискретизации, кГц: 204.8

Максимальный частотный диапазон, кГц: 80

Типы поддерживаемых акселерометров: IEPE

Поддержка TEDS: Соответствие IEEE 1451.4, автоматическое считывание

Максимальное соотношение сигнал/шум, дБ: -100

Минимальное входное напряжение (пиковое), В: -10

Максимальное входное напряжение (пиковое), В: 10

Несимметричное сопротивление на входе, МОм: 1

Дифференциальное сопротивление на входе, МОм: 2

Минимальная защита входных каналов без повреждений (пиковое): -36

Максимальная защита входных каналов без повреждений (пиковое): 36

Максимальный коэффициент гармоник входных каналов, дБ @ 1 кГц: -100

Минимальное согласование амплитуд каналов, Дб: -0.1

Максимальное согласование амплитуд каналов, Дб: 0.1

Минимальный фазовый сдвиг между каналами (до 20 кГц), град: -1

Максимальный фазовый сдвиг между каналами (до 20 кГц), град: 1

Тип входного сигнала: Заряд, напряжение, высокоинтегрированный

Максимальный коэффициент гармоник выходного напряжения, дБ @ 1 кГц: -100

Мин. напряжение переменного тока (50 — 60Гц), В: 90

Макс. напряжение переменного тока (50 — 60Гц), В: 280

Степень защиты корпуса: IP42

Соответствие степени защиты: Маркировка CE

Минимальная вибрационная стойкость, Гц @ 0.15 мм (пик.): 10

Максимальная вибрационная стойкость, Гц @ 0.15 мм (пик.): 60

Минимальная вибрационная стойкость, Гц @ 2 gn (соответствует IEC 68-2-6): 60

Максимальная вибрационная стойкость, Гц @ 2 gn (соответствует IEC 68-2-6): 150

Вибрационная стойкость, Гц @ 0.19 мм (пик.) (соответствует GB/T 6587-2012, класс II): 5–55–5

Ударная стойкость: Полусинус 30 gn, 11 мс (соответствует GB/T 6587-2012, класс II)

Стандарты ЭМС: EN 60950-1:2006+A12:2011

Безопасность: EN 61010-1 (3-е изд.)

Функция спектрального анализа (FFT): Есть

Мощность, Вт: 10

Минимальная рабочая температура, °C: -30
