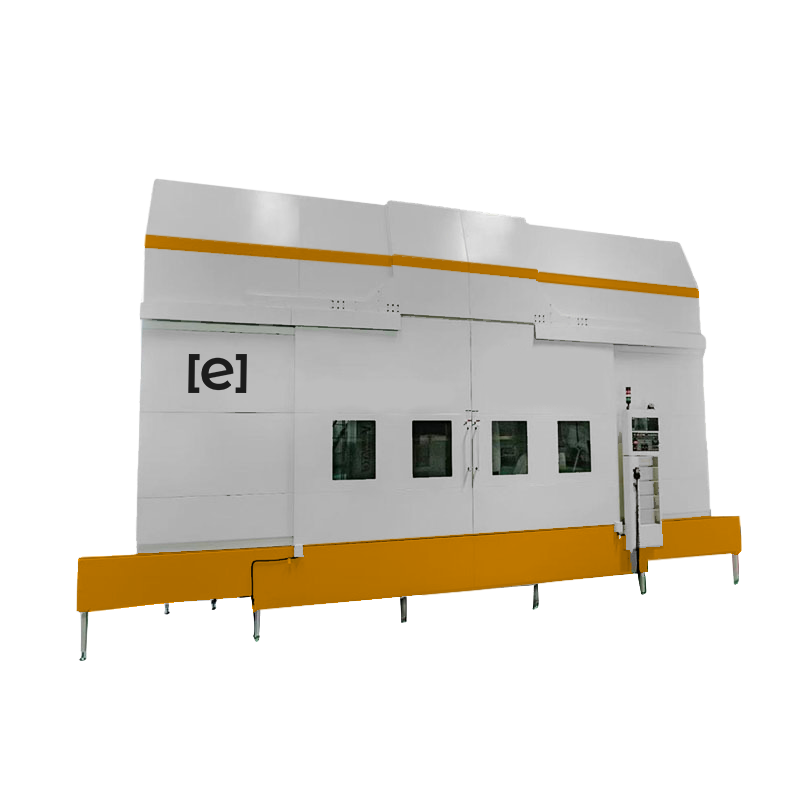

Карусельный токарный станок портального типа ETG 3500
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Литые основание, колонны и поперечная балка изготовлены из высококачественного чугуна симметричного коробчатого типа с превосходной жёсткостью.
Усиленные направляющие с большой площадью поперечного сечения для сохранения точности при тяжёлых условиях работы.
Приводной инструмент и система смены инструмента обеспечивают высокую эффективность эксплуатации станка, позволяя вести обработку деталей с более сложной конфигурацией без использования дополнительных установов и единиц оборудования, что значительно сокращает стоимость и время получения конечной детали.
Многоступенчатый редуктор привода рабочего стола имеет значительный запас прочности для обеспечения безупречной надёжности.
Специальный высокоточный конический подшипник стола для осевых и радиальных нагрузок.
По желанию заказчика станок может иметь различные исполнения:
- Один или два суппорта. Каждый суппорт имеет собственный инструментальный магазин.
- С функцией фрезерования / без функции фрезерования. Каждый суппорт может оснащаться приводом вращающегося инструмента.
- Суппорт может быть оснащен шлифовальным устройством. Также на станок устанавливается приспособление для правки шлифовального круга.
Стандартная комплектация
- Система ЧПУ FANUC
- Инструментальный магазин на 12 позиций
- Закрытая рабочая зона
- Конвейер стружки
- Подача СОЖ через инструмент
- Кондиционер электрошкафа
- Двуступенчатая коробка скоростей ZF стола
- Автоматическая система смазки
- Маслоотделитель СОЖ
- Освещение рабочей зоны
- Сигнальная лампа
- Выравнивающие опоры
- Комплект инструмента для обслуживания станка
- Русскоязычная документация
Список опций
- Система ЧПУ Siemens
- Ось С стола и функция приводного инструмента
- Второй суппорт
- Шлифовальное устройство + приспособление для правки шлифовального круга
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Оптические линейки линейных осей
- Система подачи СОЖ через инструмент с повышенным давлением
- Стабилизатор напряжения
- Уловитель тумана СОЖ
- Увеличение срока гарантии
- Система зашиты станка от столкновений
- Инструментальный магазин на 24 позиции
- Привод двери
- Пистолет СОЖ
- Пневмо пистолет
- Постпроцессор
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 8300х11000х8350
- Ход по оси Z, мм
- 1500
- Вместимость магазина инструментов, шт
- 24
- Вес станка, т
- 111
- Макс. диаметр проворота, мм
- 4000
- Макс. диаметр точения, мм
- 3800
- Макс. высота заготовки, мм
- 2200
- Макс. вес заготовки, кг
- 35000
- Ход поперечной траверсы (ось W), мм
- 1400
- Быстрые перемещения по оси X/Z, м/мин
- 10/10
- Скорость вращения планшайбы, об/мин
- 1-80
- Момент планшайбы, Нм
- 156400
- Мощность привода планшайбы, кВт
- 90/110
- Ход по оси X1, мм
- +2100.-1900
- Ход по оси X2 - опция, мм
- +2100/-100
- Ход по оси Z2 - опция, мм
- 1500
