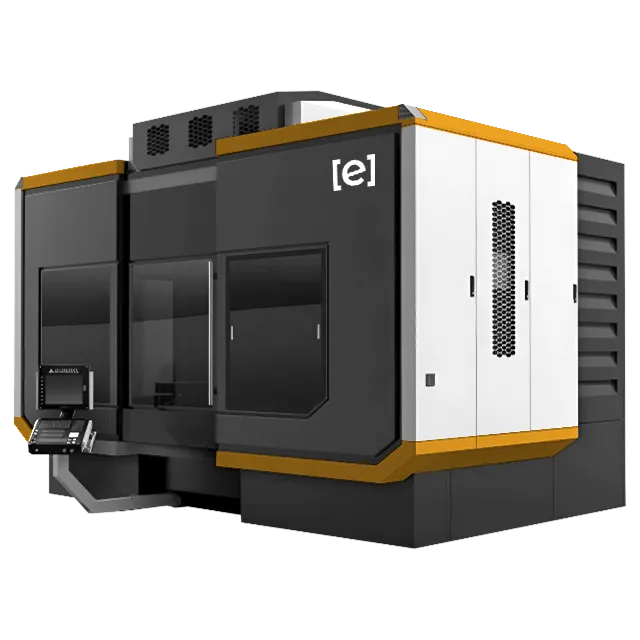

Пятиосевой горизонтальный обрабатывающий центр EMHF 1600
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Одновременная пятиосевая обработка

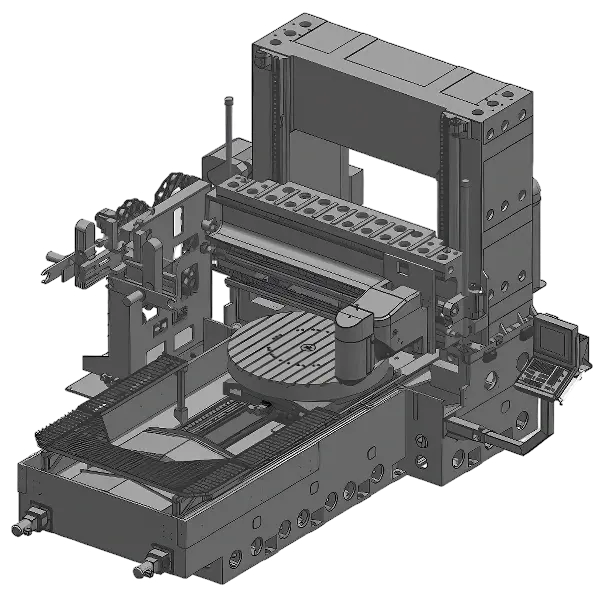

Высочайшее качество литья станины, колонн и каретки из чугуна Meehanite. Чрезвычайно жесткое основание портального типа.
L-образная конструкция обеспечивает удобное обслуживание рабочей зоны и наладки с фронтальной и боковой стороны
По два комплекта серводвигателей и ШВП на всех осях для увеличения воспринимаемой нагрузки. Шпиндель перемещается по трём направляющим вдоль поперечной рамы.
Комплектующие
В оборудовании используются надёжные комплектующие от лидеров рынка:
- Сервоприводы — Siemens, Германия.
- Оптические линейки, круговые инкодеры — Heidenhain, Германия.
- ШВП, подшипники, направляющие — SCHNEEBERGER, Германия.
- Гидравлическая система — Harvey, Германия.
- Пневматическая система — SMC, Япония.
- Защита направляющих — Hema, Германия.
- Активная система защиты от аварий и перегрузок — Montronix, Германия.
Стандартная комплектация
- Система ЧПУ Heidenhain TNC 640
- Оптические линейки Heidenhain осей X, Y, Z
- Оптические энкодеры Heidenhain осей C, A
- Закрытая рабочая зона
- Конвейер стружки
- Система подачи СОЖ в зону резания
- Система смывки стружки в рабочей зоны
- Масляное охлаждение шпинделя
- Защита шпинделя воздушной завесой
- Кондиционер электрошкафа
- Автоматическая система смены инструмента
- Электронный маховик MPG
- Теплообменник электрошкафа
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Пистолет СОЖ
- Пневмо пистолет
- Выравнивающие опоры, анкерные болты
- Русскоязычная документация
Список опций
- Система ЧПУ Siemens ONE
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Увеличение инструментального магазина до 60 / 80 позиций
- Система подачи СОЖ через шпиндель с повышенным давлением
- Стабилизатор напряжения
- Маслоотделитель СОЖ
- Уловитель тумана СОЖ
- Увеличение срока гарантии
- Система адаптивного управления подачи, нагрузки
- Система обнаружения поломки инструмента во время обработки
- Система автоматической защиты от столкновений
- Бэкап пори сбое питания
- Средства автоматизации (манипулятор, робот, привод двери)
- Постпроцессор
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 7000 × 6800 × 4000
- Ход по оси X, мм
- 1600
- Ход по оси Y, мм
- 1600
- Ход по оси Z, мм
- 1400
- Размер стола (ДxШ), мм
- 1600 × 1250
- Макс. нагрузка на стол, кг
- 4000
- T-пазы, мм
- 18H11 × 8
- Тип конуса шпинделя
- HSK-A100
- Скорость вращения шпинделя, об/мин
- 7000
- Мощность двигателя шпинделя, кВт
- 52.4/54
- Крутящий момент шпинделя, Нм
- 500.4/550
- Максимальная скорость рабочей подачи, мм/мин
- 20000
- Быстрые перемещения, м/мин
- 60
- Вместимость магазина инструментов, шт
- 40
- Макс. длина инструмента, мм
- 400
- Макс. вес инструмента, кг
- 25
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 250
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 125
- Точность позиционирования по осям X/Y/Z, мм
- 0.006
- Точность повторяемости по осям X/Y/Z, мм
- 0.004
- Центральное отверстие стола, мм
- 60H7
- Макс. размеры заготовки, мм
- 1600 × 1675
- Угол поворота стола по оси C, град
- 360
- Точность повторяемости по осям A/C, сек
- 4
- Точность позиционирования по осям B/C, сек
- 6
- Угол поворота шпинделя по оси B, град
- 180
- Ускоренный поворот по оси B, град/мин
- 30
- Ускоренный поворот по оси С, град/мин
- 15
- Расстояние от торца шпинделя в верт. положении до стола, мм
- 150 — 1150
- Расстояние от торца шпинделя в гор. положении до центра стола, мм
- 50 — 1450
Товары из этой же серии
- Габариты (ДхШхВ), мм: 5300 × 5200 × 3600
- Ход по оси X, мм: 1000
- Ход по оси Y, мм: 1000
- Ход по оси Z, мм: 1000
- Размер стола (ДxШ), мм: 1100 × 950
- Макс. нагрузка на стол, кг: 2000
В корзину
1
- Габариты (ДхШхВ), мм: 5500 × 6300 × 3700
- Ход по оси X, мм: 1250
- Ход по оси Y, мм: 1250
- Ход по оси Z, мм: 1000
- Размер стола (ДxШ), мм: 1250 × 1160
- Макс. нагрузка на стол, кг: 2000
В корзину
1
- Габариты (ДхШхВ), мм: 5300 × 5200 × 3600
- Ход по оси X, мм: 1350
- Ход по оси Y, мм: 1350
- Ход по оси Z, мм: 1000
- Размер стола (ДxШ), мм: 1250
- Макс. нагрузка на стол, кг: 2000
В корзину
1
- Габариты (ДхШхВ), мм: 9600 × 8000 × 5300
- Ход по оси X, мм: 2100
- Ход по оси Y, мм: 2100
- Ход по оси Z, мм: 1700
- Размер стола (ДxШ), мм: 1700
- Макс. нагрузка на стол, кг: 6000
В корзину
1
Не забудьте купить
- Артикул: CFT03C0121
- Производитель: Kurt J. Lesker
- Максимальная температура, °С: 450
- Минимальная температура, °С: -200
- Фланцевое соединение: 1/8" труба концевая
- Материал фланца: Нержавеющая сталь
В корзину
1
- Мощность электродвигателя, кВт: 7.5
- Артикул: ESC-10B 15 атм
- Габаритные размеры, мм: 860 × 730 × 960
- Производитель: ERSTVAK Ltd.
- Присоединительный размер: G 3/4"
- Краткое название: Компрессор ERSTVAK ESC-10B 15 атм
В корзину
1

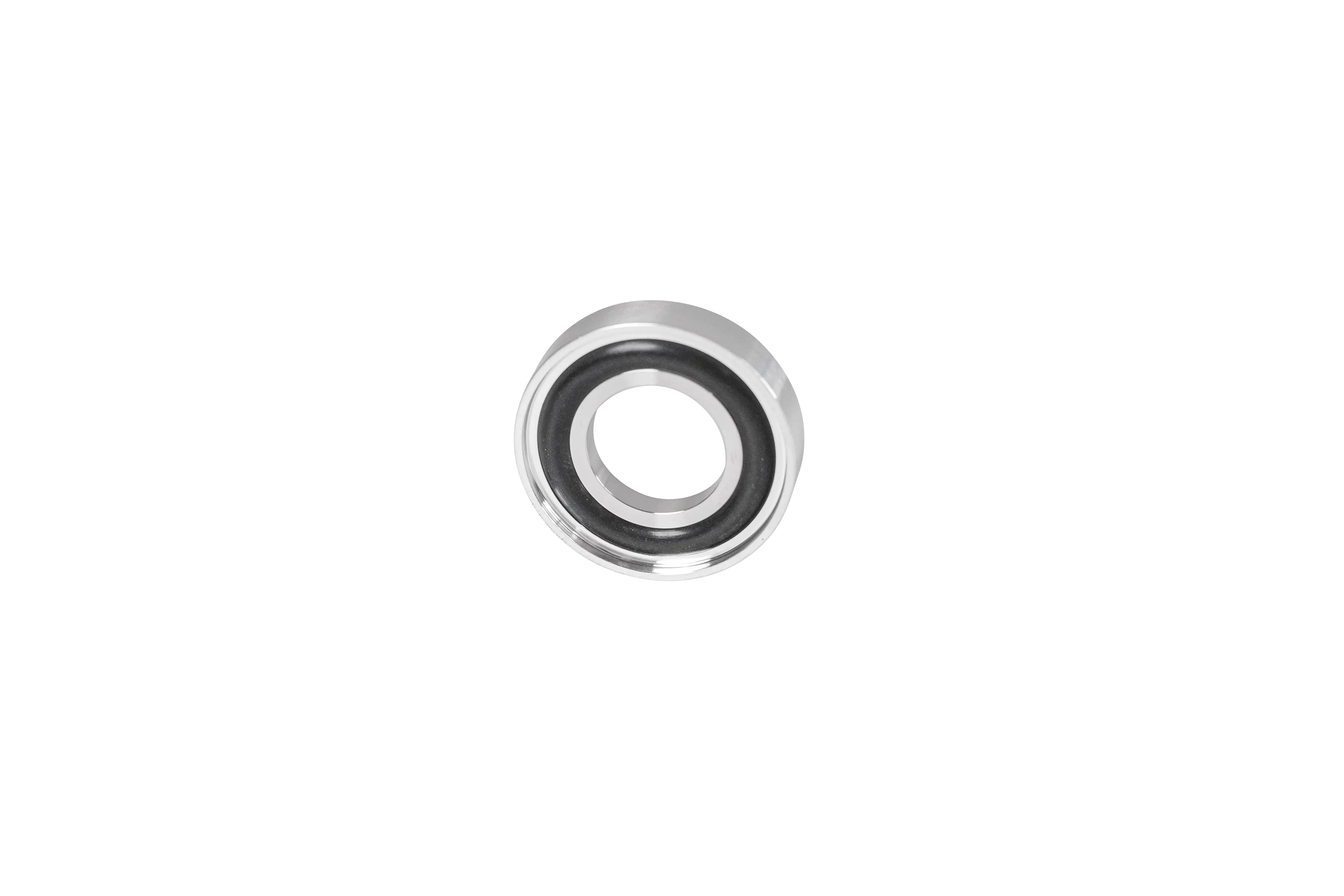

- Производитель: King Lai
- Внутренний диаметр, мм: 40
- Материал уплотнения: Бутадиен-нитрильный каучук (BUNA-N)
- Температурный диапазон, °C: -20 (-40) - +90
В корзину
1

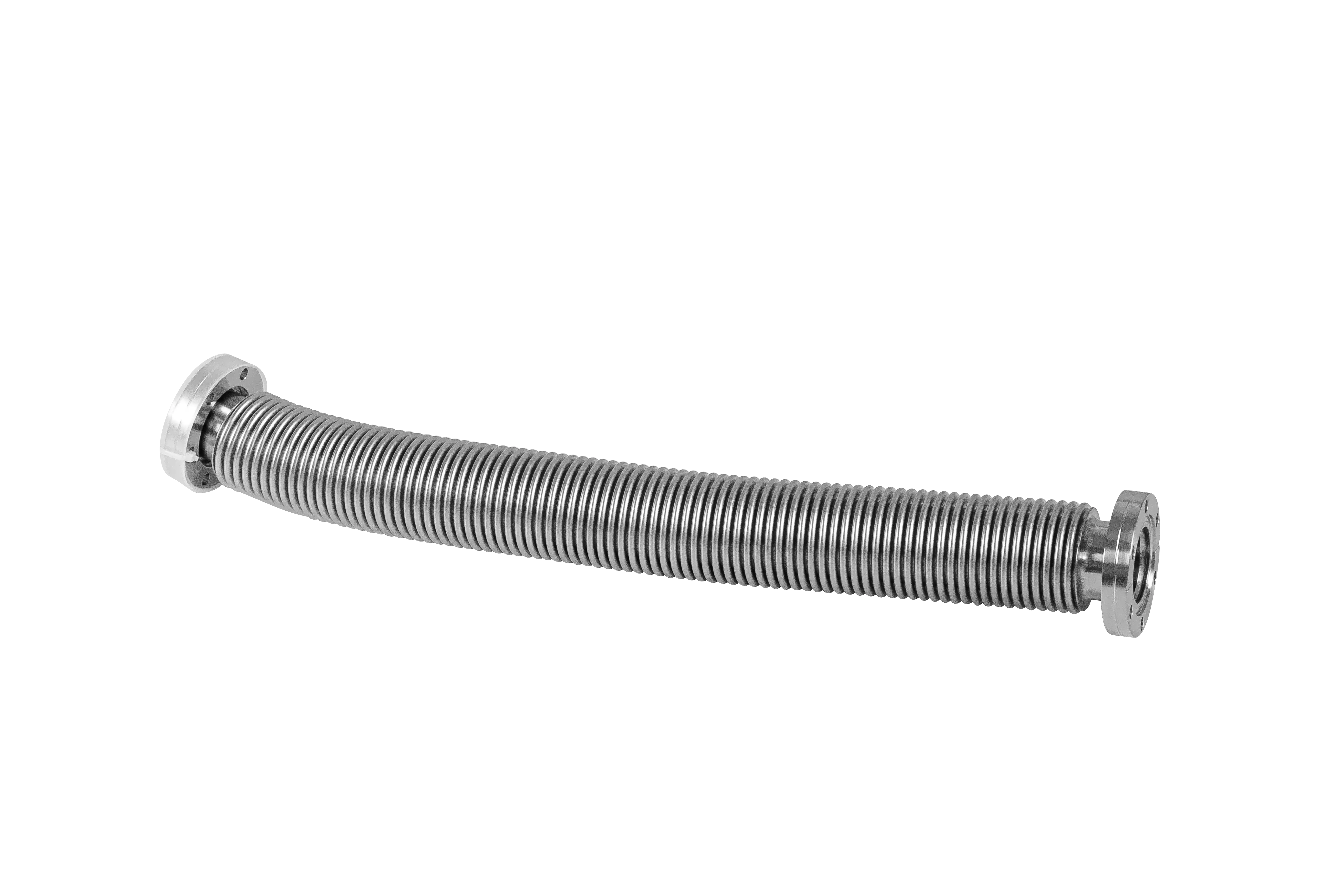

- Производитель: King Lai
- Внешний диаметр, мм: 370
- Рабочая температура, °С: От -20 до 150
- Размер B, мм: 296.82
- Размер C, мм: 17
- Предельное давление, Торр: 10Е-8
В корзину
1
- Габариты (ДхШхВ), мм: 2200х2550х2050
- Ход по оси X, мм: 140
- Ход по оси Y, мм: 70
- Ход по оси Z, мм: 380
- Мощность двигателя шпинделя, кВт: 7.5
- Крутящий момент шпинделя, Нм: 72
В корзину
1
- Напряжение, В: 220
- Производитель: ERSTVAK Ltd.
- Масса, кг: 3780
- Конструкция: две колонны
- Минимальное значение точки росы, °С: -70
- Максимальное значение точки росы, °С: -40
В корзину
1
- Артикул: EV-DF10A-TPM
- Габаритные размеры, мм: 630 × 450 × 370
- Производитель: ERSTVAK Ltd.
- Краткое название: Лиофильная сушилка ERSTVAK EV-DF10A-TPM
- Масса, кг: 41
- Объем, л: 1.2
В корзину
1
- Производитель: ERSTVAK Ltd.
- Время охлаждения, мин: 150
- Охлаждение: Криокулер Гиффорда-Макмагона
- Масса, кг: 190
- Присоединительный фланец: ISO630
- Периодичность технического обслуживания, ч: 16000
В корзину
1

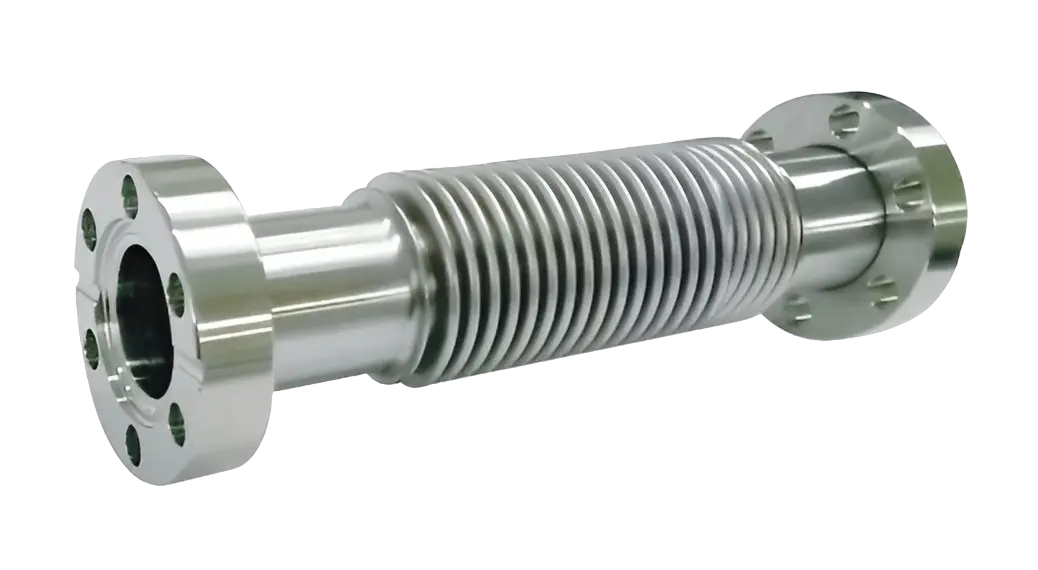

- Производитель: King Lai
