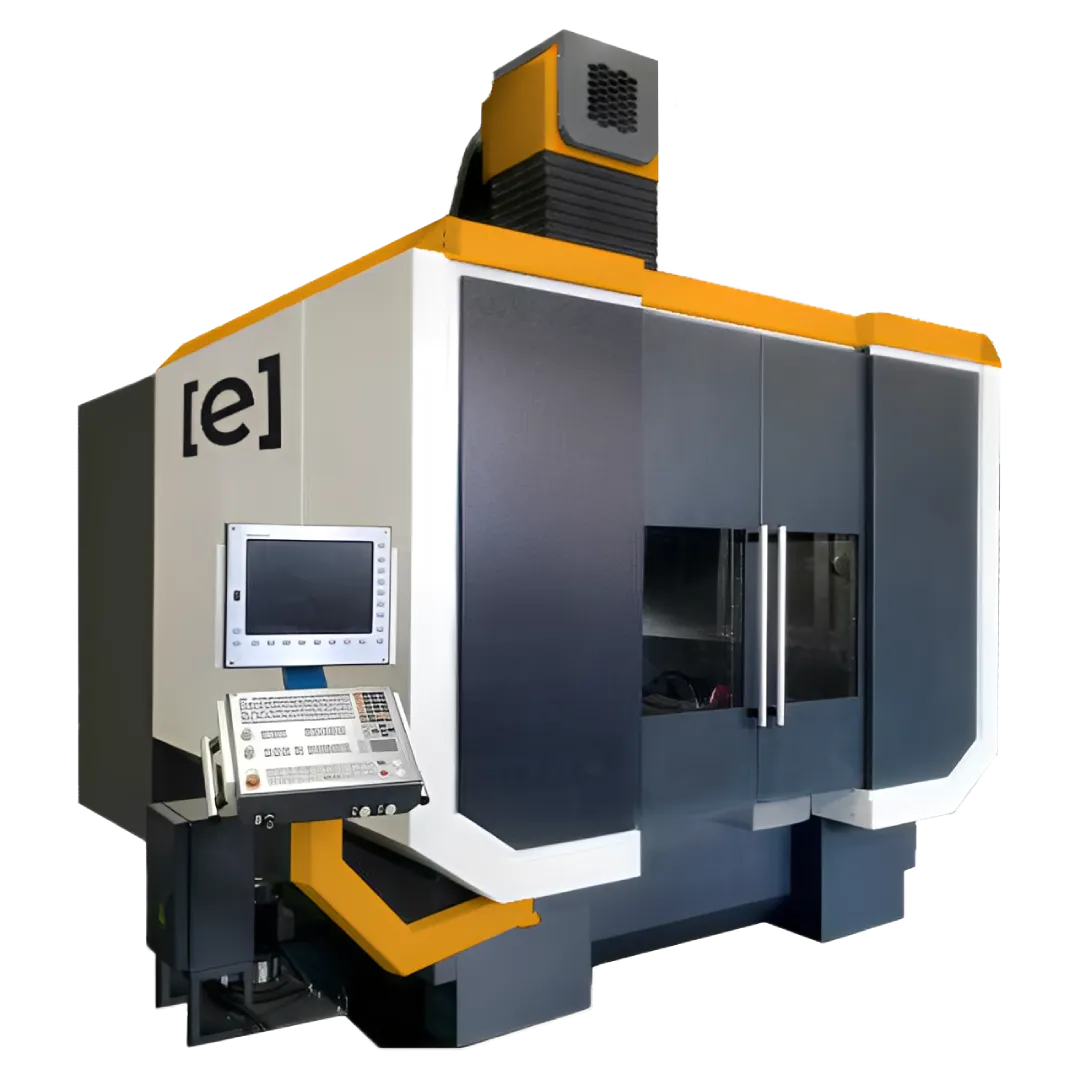

Пятиосевой вертикальный обрабатывающий центр c осью А EMVF 600 A
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card

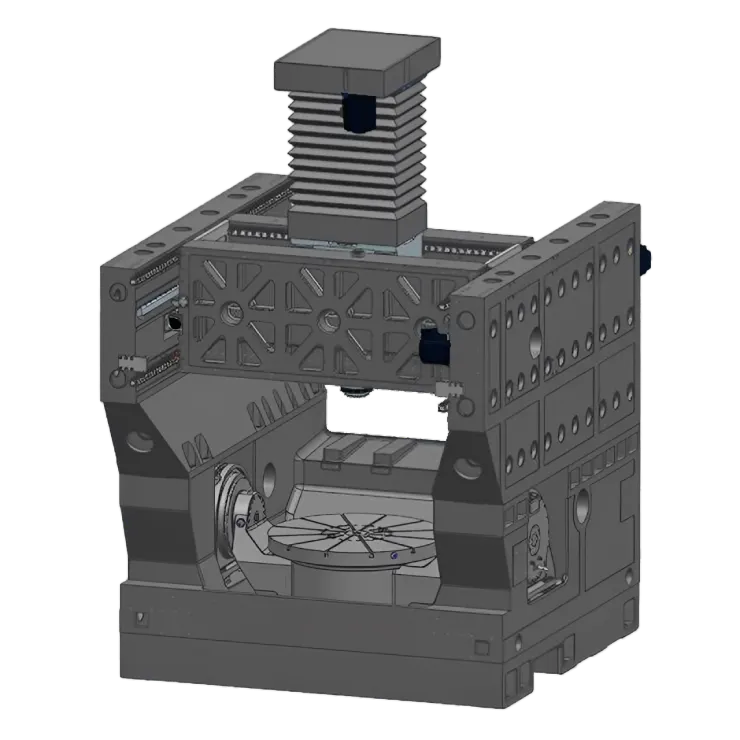

- Высочайшее качество литья станины, колонн и каретки из чугуна Meehanite.
- Чрезвычайно жесткая тяжелая станина с расширенным основанием портальных колонн.
- Каретка спроектирована как система BOX-IN-BOX (коробка в коробке) с симметричной конструкцией. Также существенным преимуществом является наличие 4 направляющих на каждой линейной оси. Это обеспечивает самый жесткий тип конструкции среди пятиосевых обрабатывающих центров.
- Четыре ШВП по оси Y, два серводвигателя и ШВП по оси X для увеличения мощности подач и воспринимаемой нагрузки.
- Шпиндельная коробка имеет увеличенное сечение для дополнительной жесткости при выдвижении шпинделя в нижнюю точку по оси Z.
- Люлька посажена в специально разработанные подшипники, выдерживающие повышенные динамические и статические нагрузки.
- Станки с индексом AT имеют функцию точения при помощи шпинделя с конусом HSK T, способного фиксировать токарный инструмент, и вращения рабочего стола.
Комплектующие
В оборудовании используются надёжные комплектующие от лидеров рынка:
- Пневматическая система — SMC Pneumatic (Япония)
- Гидравлическая система — HAWE Hydraulik (Германия)
- Линейные направляющие — SCHNEEBERGER (Швейцария)
- ШВП — NSK (Япония)
- Система охлаждения, кондиционер электрошкафа — Sanhe Tongfei (Китай)
- Защита направляющих — Hema (Германия)
- Серводвигатели — Siemens (Германия)
Стандартная комплектация
- Система ЧПУ Heidenhain TNC 640
- Оптические линейки Heidenhain осей X, Y, Z
- Оптические энкодеры Heidenhain осей C, A
- Закрытая рабочая зона
- Конвейер стружки
- Система подачи СОЖ в зону резания
- Система смывки стружки в рабочей зоны
- Масляное охлаждение шпинделя
- Защита шпинделя воздушной завесой
- Кондиционер электрошкафа
- Автоматическая система смены инструмента
- Электронный маховик MPG
- Теплообменник электрошкафа
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Пистолет СОЖ
- Пневмо пистолет
- Выравнивающие опоры, анкерные болты
- Русскоязычная документация
Список опций
- Система ЧПУ Siemens
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Система подачи СОЖ через шпиндель с повышенным давлением
- Стабилизатор напряжения
- Маслоотделитель СОЖ
- Уловитель тумана СОЖ
- Увеличение срока гарантии
- Средства автоматизации (манипулятор, робот, привод двери)
- Постпроцессор
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 4000 × 3800 × 3200
- Ход по оси X, мм
- 460
- Ход по оси Y, мм
- 600
- Ход по оси Z, мм
- 400
- Расстояние от торца шпинделя до поверхности стола, мм
- 135 — 535
- Макс. нагрузка на стол, кг
- 500
- T-пазы, мм
- 14H7 × 8
- Тип конуса шпинделя
- HSK-A63
- Тип привода шпинделя
- Прямой
- Скорость вращения шпинделя, об/мин
- 30000
- Мощность двигателя шпинделя, кВт
- 20/25
- Крутящий момент шпинделя, Нм
- 16/20
- Максимальная скорость рабочей подачи, мм/мин
- 20000
- Быстрые перемещения, м/мин
- 60
- Вместимость магазина инструментов, шт
- 30
- Макс. длина инструмента, мм
- 300
- Макс. вес инструмента, кг
- 6
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 125
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 80
- Точность позиционирования по осям X/Y/Z, мм
- 0.006
- Точность повторяемости по осям X/Y/Z, мм
- 0.004
- Диаметр стола, мм
- 600
- Центральное отверстие стола, мм
- 60H7
- Макс. размеры заготовки, мм
- 640 × 500
- Угол наклона стола по оси A, ±град
- 140
- Угол поворота стола по оси C, град
- 360
- Ускоренный наклон по оси A, об/мин
- 90
- Ускоренный поворот по оси С, об/мин
- 100
- Точность позиционирования по осям A/C, сек
- 6
- Точность повторяемости по осям A/C, сек
- 4
- Общий вес интурмента в магазине, кг
- 90
