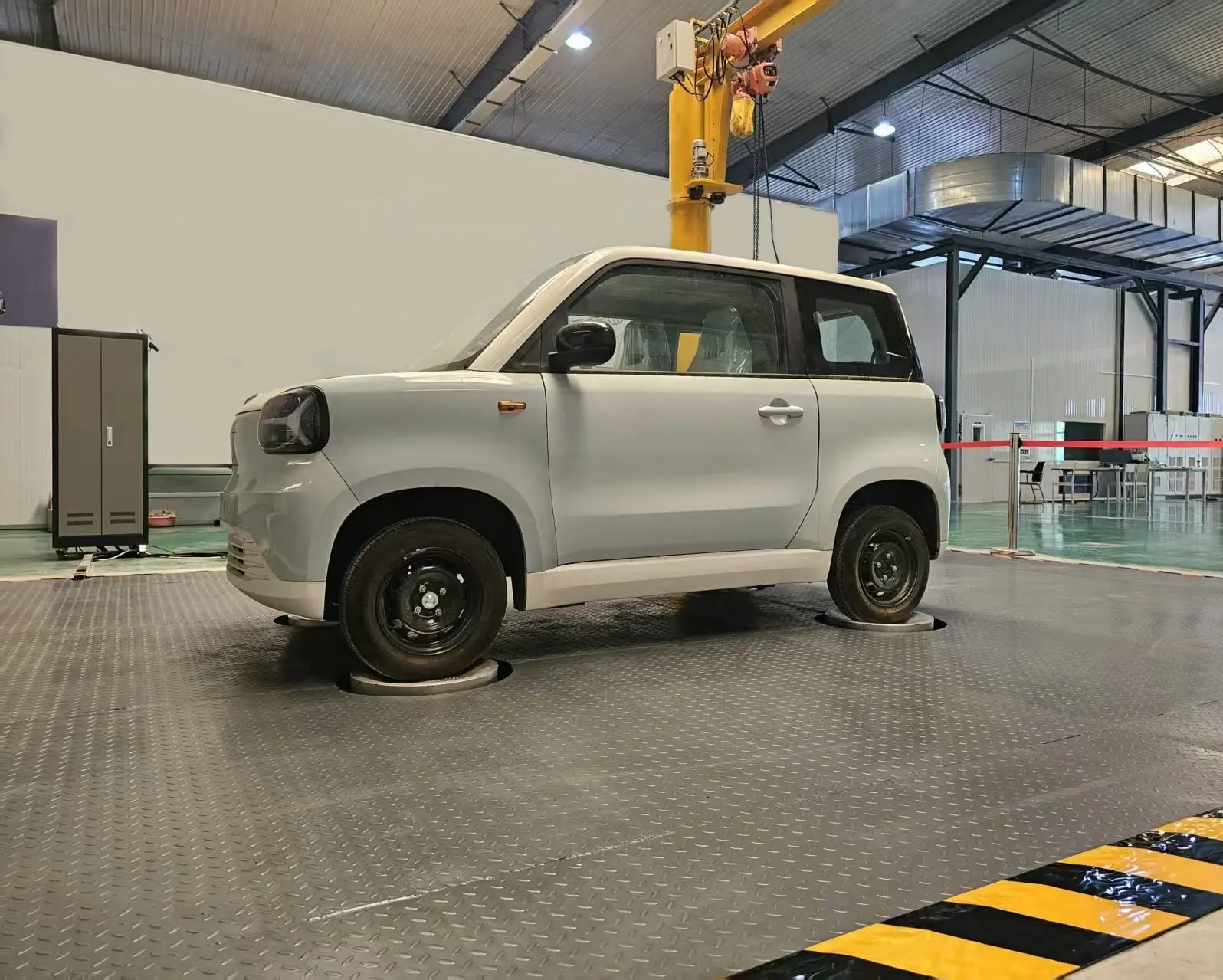

Гидравлический стенд с шинным сопряжением ERSTVAK VSR510-MED

Гидравлические стенды с шинным сопряжением применяются для испытаний легкового автотранспорта на устойчивость к вибрационным нагрузкам. Они позволяют воспроизводить реальные дорожные воздействия и оценивать поведение транспортного средства в условиях эксплуатации.

Испытания используются при разработке и доводке автомобилей, а также при проверке надежности узлов и систем. Передача нагрузки через шины обеспечивает приближение условий испытаний к реальным.

Назначение и принцип работы

Стенд формирует управляемые вибрационные воздействия через опорные плиты, взаимодействующие с колесами автомобиля. Гидравлическая система обеспечивает стабильное и точное воспроизведение параметров испытаний.

Модель VSR510-MED предназначена для испытаний легкового автотранспорта с массой до 5000 кг. В отличие от базовой версии, максимальная скорость ограничена 2.7 м/с, что делает модель более ориентированной на умеренные режимы испытаний.

Максимальное ускорение достигает 20 g, а частотный диапазон составляет 0.1–60 Гц. Максимальный ход 305 мм позволяет моделировать значительные перемещения. Рабочее давление гидросистемы 280 бар обеспечивает стабильную работу оборудования.

Технические особенности

Тип: колонный
Количество постов: 4
Диаметр плиты поста: 350 мм
Максимальная масса объекта испытаний: 5000 кг
Тип тестируемого автотранспорта: легковой автотранспорт

Номинальная нагрузка на ось: 55 кН
Максимальная скорость: до 2.7 м/с
Максимальное ускорение: до 20 g
Максимальный ход: 305 мм

Диапазон частот: 0.1–60 Гц
Максимальная точность по амплитуде: 5%
Рабочее давление гидросистемы: 280 бар

Применение и преимущества

Модель подходит для испытаний легкового транспорта при умеренных динамических нагрузках.

Обеспечивает:
контролируемые режимы испытаний с пониженной скоростью;
воспроизведение реальных дорожных воздействий;
стабильность параметров работы;
точность и повторяемость результатов.
