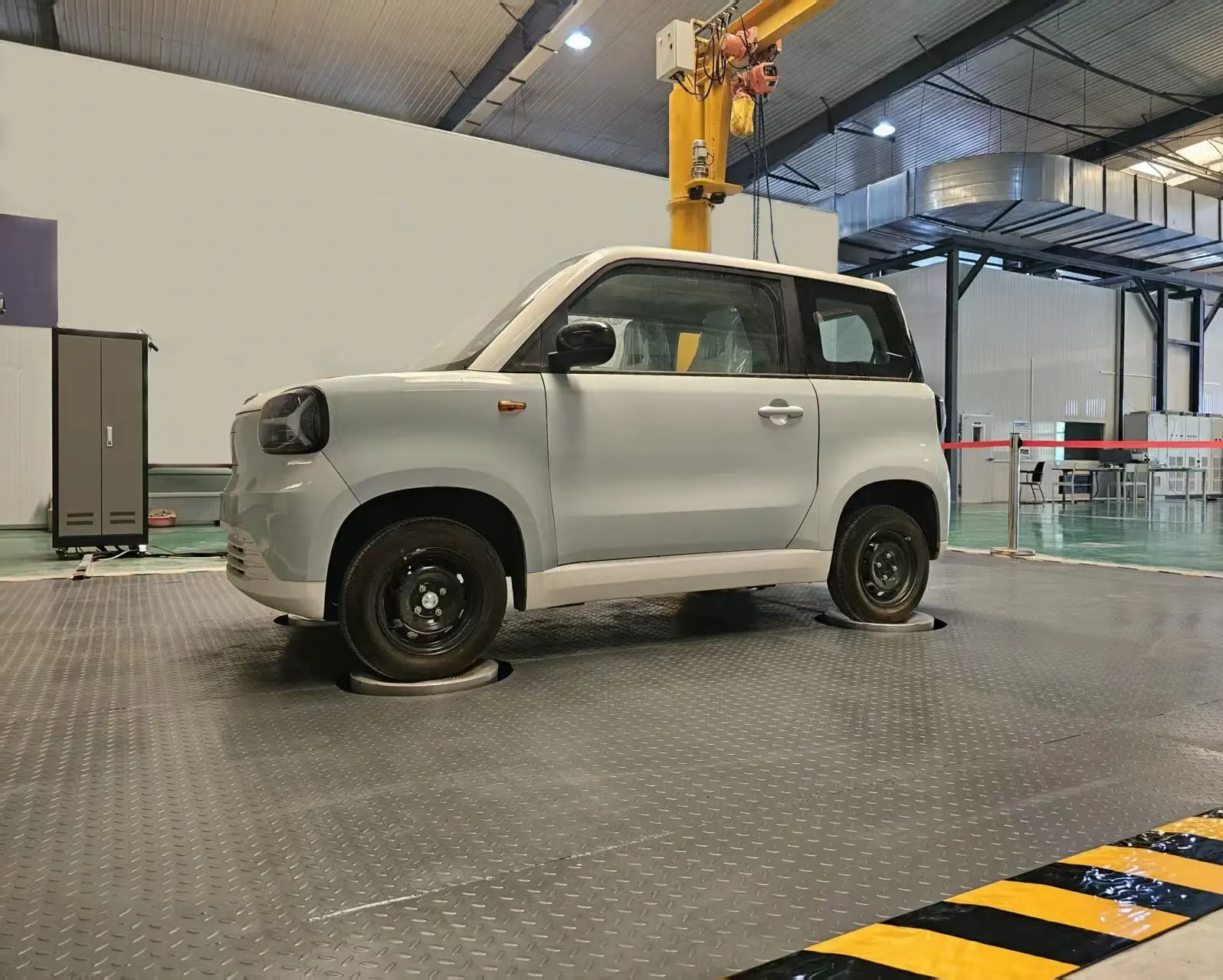

Гидравлический стенд с шинным сопряжением ERSTVAK VSR510-SIM

Гидравлические стенды с шинным сопряжением используются для моделирования вибрационных нагрузок на легковой автотранспорт. Они позволяют проводить испытания в условиях, приближенных к реальной эксплуатации, с контролируемыми параметрами воздействия.

Такое оборудование применяется для оценки поведения транспортных средств, а также для проведения испытаний, требующих точного воспроизведения заданных режимов.

Назначение и принцип работы

Стенд формирует вибрационные воздействия через опорные плиты, взаимодействующие с колесами автомобиля. Гидравлическая система обеспечивает точное управление параметрами испытаний.

Модель VSR510-SIM ориентирована на моделирование процессов с низкой скоростью. Максимальная скорость составляет 0.8 м/с, что позволяет проводить испытания с высокой точностью и контролем. Максимальное ускорение достигает 20 g, а частотный диапазон составляет до 50 Гц.

Максимальный ход 305 мм позволяет воспроизводить перемещения с высокой амплитудой. Рабочее давление гидросистемы 280 бар обеспечивает стабильную работу оборудования.

Технические особенности

Тип: колонный
Количество постов: 4
Диаметр плиты поста: 350 мм
Максимальная масса объекта испытаний: 5000 кг
Тип тестируемого автотранспорта: легковой автотранспорт

Номинальная нагрузка на ось: 55 кН
Максимальная скорость: до 0.8 м/с
Максимальное ускорение: до 20 g
Максимальный ход: 305 мм

Диапазон частот: 0.1–50 Гц
Максимальная точность по амплитуде: 5%
Рабочее давление гидросистемы: 280 бар

Применение и преимущества

Модель предназначена для испытаний с высокой точностью при низких скоростях воздействия.

Обеспечивает:
точное моделирование вибрационных процессов;
контроль параметров при низкой скорости;
воспроизведение эксплуатационных нагрузок через шины;
повторяемость и стабильность результатов испытаний.
