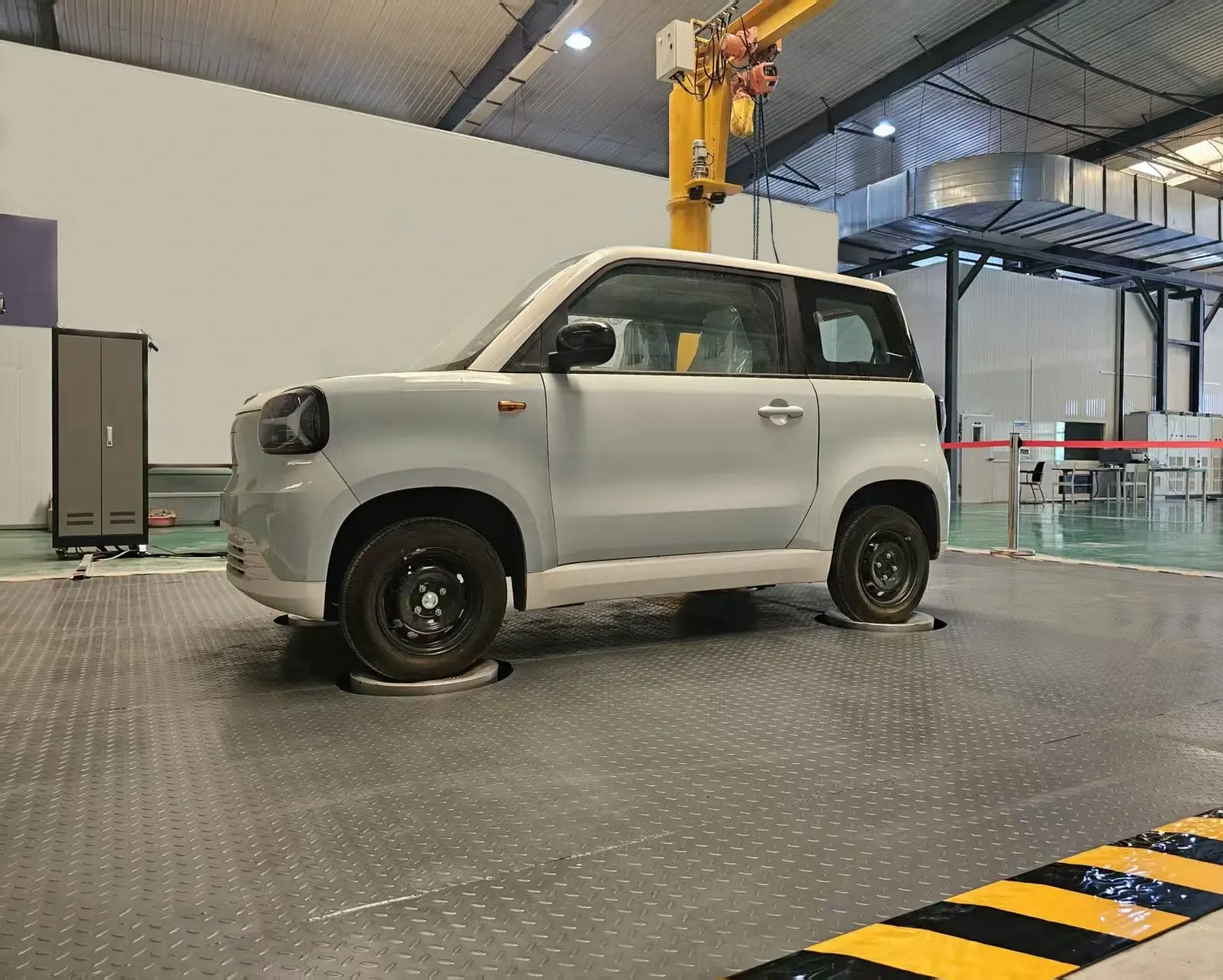

Гидравлический стенд с шинным сопряжением ERSTVAK VSR510

Гидравлические стенды с шинным сопряжением используются для испытаний легкового автотранспорта на устойчивость к вибрационным нагрузкам. Такое оборудование позволяет оценить поведение автомобиля в условиях реальной эксплуатации, включая воздействие дорожных неровностей и динамических нагрузок.

Испытания применяются при разработке и проверке подвески, кузова и элементов ходовой части, а также при ресурсных испытаниях. Передача нагрузки через шины обеспечивает высокую достоверность результатов.

Назначение и принцип работы

Стенд создает вибрационные воздействия через опорные плиты, взаимодействующие с колесами автомобиля. Гидравлическая система обеспечивает точное управление параметрами испытаний, включая частоту, ускорение и скорость перемещения.

Модель VSR510 рассчитана на испытания легкового автотранспорта с массой до 5000 кг. Конфигурация на 4 поста позволяет моделировать нагрузку на колеса автомобиля. Максимальное ускорение достигает 20 g, а скорость — до 5.4 м/с, что делает модель подходящей для динамичных испытаний.

Частотный диапазон от 0.1 до 60 Гц и ход до 305 мм позволяют воспроизводить широкий спектр дорожных воздействий. Рабочее давление гидросистемы 280 бар обеспечивает стабильность работы оборудования.

Технические особенности

Тип: колонный
Количество постов: 4
Диаметр плиты поста: 350 мм
Максимальная масса объекта испытаний: 5000 кг
Тип тестируемого автотранспорта: легковой автотранспорт

Номинальная нагрузка на ось: 55 кН
Максимальная скорость: до 5.4 м/с
Максимальное ускорение: до 20 g
Максимальный ход: 305 мм

Диапазон частот: 0.1–60 Гц
Максимальная точность по амплитуде: 5%
Рабочее давление гидросистемы: 280 бар

Применение и преимущества

Модель подходит для испытаний легкового транспорта при интенсивных динамических нагрузках.

Обеспечивает:
воспроизведение дорожных условий через шины;
испытания с высокой скоростью и ускорением;
контроль параметров в заданных режимах;
повторяемость результатов испытаний.
