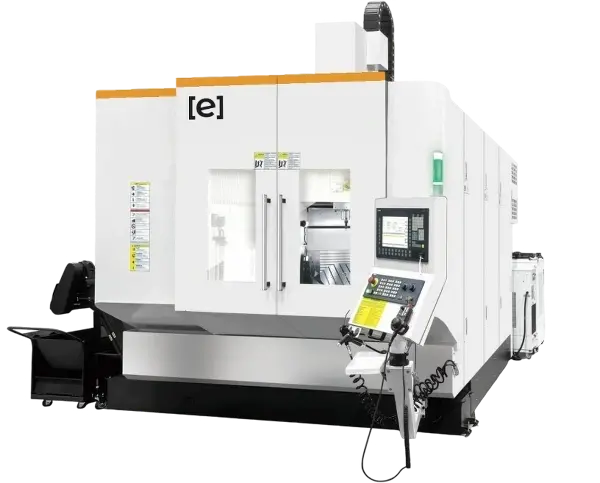

Пятиосевой вертикальный обрабатывающий центр c осью А EMVF 800A ECO
product-card
Высочайшее качество литья станины, колонн и каретки из чугуна Meehanite.
Чрезвычайно жесткая тяжелая станина портальной формы.
Два комплекта ШВП по оси Y для увеличения мощности подач и воспринимаемой нагрузки.
Люлька посажена в специально разработанные подшипники, выдерживающие повышенные динамические и статические нагрузки.
Шпиндельная коробка имеет увеличенное сечение для дополнительной жесткости при выдвижении шпинделя в нижнюю точку по оси Z.
Мощный шпинель с прямым приводом. Доступен выбор различных конусов шпинделя по пожеланию заказчика.
Богатое оснащение в стандартной комплектации.
Стандартная комплектация
- Система ЧПУ Siemens 840D
- Прямой привод шпинделя
- Закрытая рабочая зона
- Оптические линейки Heidenhain осей X, Y, Z
- Конвейер стружки
- Устройство измерения инструмента TS27R
- Датчик привязки и измерения детали OMP60
- Система подачи СОЖ в зону резания
- Автоматическая дверь рабочей зоны
- Подача СОЖ через шпиндель 20 бар
- Чиллер СОЖ
- Масляное охлаждение шпинделя
- Водяное охлаждение привода поворотного стола
- Защита шпинделя воздушной завесой
- Кондиционер электрошкафа
- Автоматическая система смены инструмента
- Стабилизатор напряжения
- Уловитель тумана СОЖ
- Маслоотделитель СОЖ
- Комплект бумажных фильтров СОЖ
- Электронный маховик MPG
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Пистолет СОЖ
- Пневмо пистолет
- Выравнивающие опоры, анкерные болты
- Русскоязычная документация
Список опций
- Система ЧПУ Heidenhain/FANUC
- Система подачи СОЖ через шпиндель 70 бар
- Увеличение инструментального магазина до 30/40/60 позиций
- Увеличение срока гарантии
- Средства автоматизации (манипулятор, робот)
- Постпроцессор
- Инструмент и оснастка
- Серия
- EMVF
- Габариты (ДхШхВ), мм
- 4500 × 4200 × 3400
- Страна
- Китай
- Ход по оси X, мм
- 950
- Ход по оси Y, мм
- 1000
- Ход по оси Z, мм
- 600
- Расстояние от торца шпинделя до поверхности стола, мм
- 180 — 780
- Макс. нагрузка на стол, кг
- 2500
- Тип конуса шпинделя
- HSK-A63
- Тип привода шпинделя
- Прямой
- Скорость вращения шпинделя, об/мин
- 15000
- Мощность двигателя шпинделя, кВт
- 20
- Крутящий момент шпинделя, Нм
- 35/42
- Максимальная скорость рабочей подачи, мм/мин
- 10000
- Быстрые перемещения, м/мин
- 36
- Вместимость магазина инструментов, шт
- 24
- Макс. длина инструмента, мм
- 300
- Макс. вес инструмента, кг
- 8
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 150
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 80
- Вес станка, т
- 17000
- Точность позиционирования по осям X/Y/Z, мм
- ±0.005
- Точность повторяемости по осям X/Y/Z, мм
- ±0.003
- Макс. размеры заготовки, мм
- 850 × 850 × 600
- Угол наклона стола по оси A, ±град
- 120
- Угол поворота стола по оси C, град
- 360
- Точность повторяемости по осям A/C, сек
- 4
- Диаметр стола, мм
- 800
