product-card
- Шаровой шток изготовлен за одно целое с корпусом
- Отсутствие застойной зоны между шаром и камерой крана
- Герметичность каждого крана проверяется при максимальном рабочем давлении с азотом
- Доступны проходная и угловая 2-х ходовая, 3-х ходовая и 4-х ходовая модификации
- Доступна опция дренажа в атмосферу

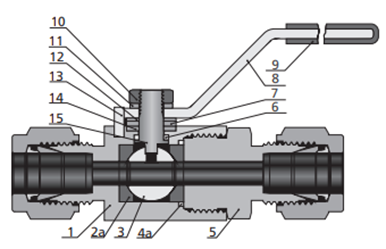

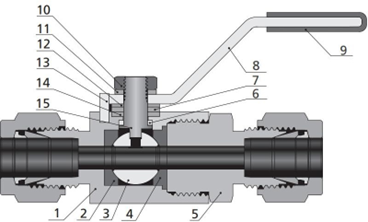

Стандартные материалы конструкции
|
Комплектация |
Материалы конструкции | ||||
|---|---|---|---|---|---|
|
|
316 SS |
304 SS |
316L SS |
Латунь |
|
|
1 |
Корпус |
316 SS/А276 |
304 SS/А276 |
316L SS/А276 |
Латунь |
|
2 |
Переднее седло |
PTFE/D1710 |
|||
|
3 |
Шар |
316 SS/A276 |
|||
|
4 |
Заднее седло |
PTFE/D1710 |
|||
|
4a |
Уплотнительная прокладка |
316L SS/A269 (только для серии HBBС) |
|||
|
5 |
Торцевой соединитель |
316 SS/A276 |
304 SS/А276 |
316L SS/А276 |
Латунь |
|
6 |
Нижнее уплотнение |
PTFE/D1710 |
|||
|
7 |
Cальник |
316 SS/A276 |
|||
|
8 |
Рукоятка |
304 SS/А240 или алюминий |
|||
|
9 |
Муфта |
Винил |
|||
|
10 |
Гайка штока |
Нержавеющая сталь |
|||
|
11 |
Уплотнительная шайба |
Нержавеющая сталь |
|||
|
12 |
Конусовидное уплотнение |
S17700/A693 |
|||
|
13 |
Штифт |
Нержавеющая сталь |
|||
|
14 |
Верхнее уплотнение |
PTFE/D1710 |
|||
|
15 |
Шток |
316 SS/A276 |
|||

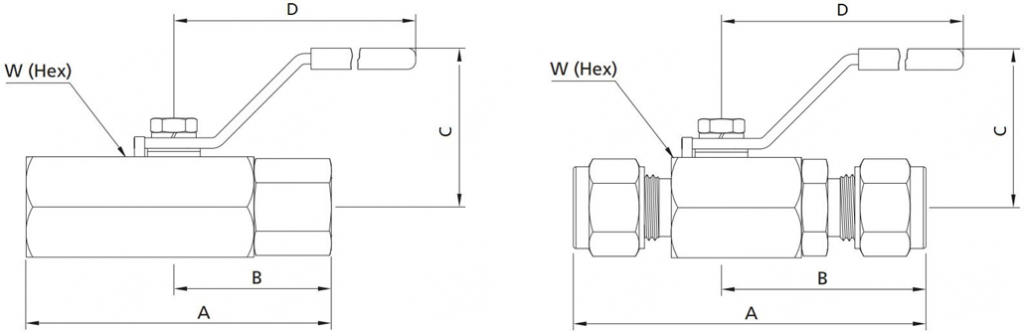

Габариты
|
Основной серийный номер |
Тип и размер соединения |
Размер отверстия, |
Cv |
Габариты, дюймы (мм) |
||||
|---|---|---|---|---|---|---|---|---|
|
A |
B |
C |
D |
W |
||||
|
ER-HBB-FN2-5 |
1/8 внутренняя резьба NPT |
0.19 (4.8) |
1.25 |
1.85 (47.0) |
1.08 (27.4) |
2.36 (60.0) |
1.18 (30.0) |
0.75 (19.1) |
|
ER-HBB-FN4-5 |
1/4 внутренняя резьба NPT |
0.19 (4.8) |
1.25 |
1.85 (47.0) |
1.08 (27.4) |
2.36 (60.0) |
1.18 (30.0) |
0.75 (19.1) |
|
ER-HBB-FN6-7 |
3/8 внутренняя резьба NPT |
0.28 (7.1) |
2.50 |
2.03 (51.6) |
1.18 (30.0) |
2.36 (60.0) |
1.18 (30.0) |
0.87 (22.2) |
|
ER-HBB-FN8-9 |
1/2 внутренняя резьба NPT |
0.35 (8.9) |
6.25 |
2.08 (53.0) |
1.18 (30.0) |
3.15 (80.0) |
1.54 (39.0) |
0.87 (22.2) |
|
ER-HBB-FN12-12 |
3/4 внутренняя резьба NPT |
0.47 (12.0) |
12.65 |
2.39 (60.7) |
1.20 (30.5) |
3.94 (100.0) |
2.03 (50.7) |
1.26 (32.0) |
|
ER-HBB-FN16-16 |
1 внутренняя резьба NPT |
0.63 (16.0) |
17.35 |
3.00 (76.5) |
1.50 (38.1) |
3.94 (100.0) |
2.15 (54.8) |
1.50 (38.1) |
|
|
||||||||
|
ER-HBB-MN4-5 |
1/4 внешняя резьба NPT |
0.19 (4.8) |
1.25 |
1.85 (47.0) |
1.08 (27.4) |
2.36 (60.0) |
1.18 (30.0) |
0.75 (19.1) |
|
ER-HBB-MN6-7 |
3/8 внешняя резьба NPT |
0.28 (7.1) |
2.50 |
2.03 (51.6) |
1.18 (30.0) |
2.36 (60.0) |
1.18 (30.0) |
0.87 (22.2) |
|
ER-HBB-MN8-9 |
1/2 внешняя резьба NPT |
0.35 (8.9) |
6.25 |
2.08 (53.0) |
1.18 (30.0) |
3.15 (80.0) |
1.54 (39.0) |
0.87 (22.2) |
|
ER-HBB-MN12-12 |
3/4 внешняя резьба NPT |
0.47 (12.0) |
12.65 |
2.39 (60.7) |
1.20 (30.5) |
3.94 (100.0) |
2.03 (50.7) |
1.26 (32.0) |
|
ER-HBB-MN16-16 |
1 внешняя резьба NPT |
0.63 (16.0) |
17.35 |
3.00 (76.5) |
1.50 (38.1) |
3.94 (100.0) |
2.15 (54.8) |
1.50 (38.1) |
|
|
||||||||
|
ER-HBB-FT4-5 |
1/4 трубный фитинг |
0.19 (4.8) |
1.25 |
2.57 (65.2) |
1.50 (38.1) |
2.36 (60.0) |
1.18 (30.0) |
0.75 (19.1) |
|
ER-HBB-FT6-7 |
3/8 трубный фитинг |
0.28 (7.1) |
2.50 |
2.87 (72.9) |
1.68 (42.7) |
2.36 (60.0) |
1.18 (30.0) |
0.87 (22.2) |
|
ER-HBB-FT8-9 |
1/2 трубный фитинг |
0.35 (8.9) |
6.25 |
3.15 (80.0) |
1.83 (46.5) |
3.15 (80.0) |
1.54 (39.0) |
0.87 (22.2) |
|
ER-HBB-FT12-12 |
3/4 трубный фитинг |
0.47 (12.0) |
12.65 |
3.50 (88.9) |
2.00 (50.8) |
3.94 (100.0) |
2.03 (50.7) |
1.26 (32.0) |
|
ER-HBB-FT16-16 |
1 трубный фитинг |
0.63 (16.0) |
17.35 |
4.31 (109.5) |
2.42 (61.5) |
3.94 (100.0) |
2.15 (54.8) |
1.50 (38.1) |
|
Основной серийный номер |
Тип и размер соединения |
Размер отверстия, |
Cv |
Габариты, дюймы (мм) |
||||
|---|---|---|---|---|---|---|---|---|
|
A |
B |
C |
D |
W |
||||
|
ER-HBB-MT6-5 |
6 мм трубный фитинг |
0.19 (4.8) |
1.25 |
2.57 (65.2) |
1.50 (38.1) |
2.36 (60.0) |
1.18 (30.0) |
0.75 (19.1) |
|
ER-HBB-MT8-5 |
8 мм трубный фитинг |
0.19 (4.8) |
1.25 |
2.63 (66.8) |
1.53 (38.8) |
2.36 (60.0) |
1.18 (30.0) |
0.75 (19.1) |
|
ER-HBB-MT10-7 |
10 мм трубный фитинг |
0.28 (7.1) |
2.50 |
2.87 (72.9) |
1.68 (42.7) |
2.36 (60.0) |
1.18 (30.0) |
0.87 (22.2) |
|
ER-HBB-MT12-9 |
12 мм трубный фитинг |
0.35 (8.9) |
6.25 |
3.15 (80.0) |
1.83 (46.5) |
3.15 (80.0) |
1.54 (39.0) |
0.87 (22.2) |
|
ER-HBB-MT14-9 |
14 мм трубный фитинг |
0.35 (8.9) |
6.25 |
3.24 (82.2) |
1.87 (47.5) |
3.15 (80.0) |
1.54 (39.0) |
0.87 (22.2) |
|
ER-HBB-MT16-12 |
16 мм трубный фитинг |
0.47 (12.0) |
12.65 |
3.50 (88.9) |
2.00 (50.8) |
3.94 (100.0) |
2.03 (50.7) |
1.26 (32.0) |
|
ER-HBB-MT18-12 |
18 мм трубный фитинг |
0.47 (12.0) |
12.65 |
3.50 (88.9) |
2.00 (50.8) |
3.94 (100.0) |
2.03 (50.7) |
1.26 (32.0) |
|
ER-HBB-MT22-16 |
22 мм трубный фитинг |
0.63 (16.0) |
17.35 |
3.96 (100.6) |
2.24 (57.1) |
3.94 (100.0) |
2.15 (54.8) |
1.50 (38.1) |
|
ER-HBB-MT25-16 |
25 мм трубный фитинг |
0.63 (16.0) |
17.35 |
4.31 (109.5) |
2.42 (61.5) |
3.94 (100.0) |
2.15 (54.8) |
1.50 (38.1) |
- Указанные размеры и типы являются стандартными. Другие параметры доступны по запросу, см. информацию для заказа.
- Размеры указаны при затянутых гайках ER-Lok. Все размеры приведены для справки и могут быть изменены.
- Для получения размеров, не указанных выше, пожалуйста, свяжитесь с сотрудниками ООО «Эрствак».

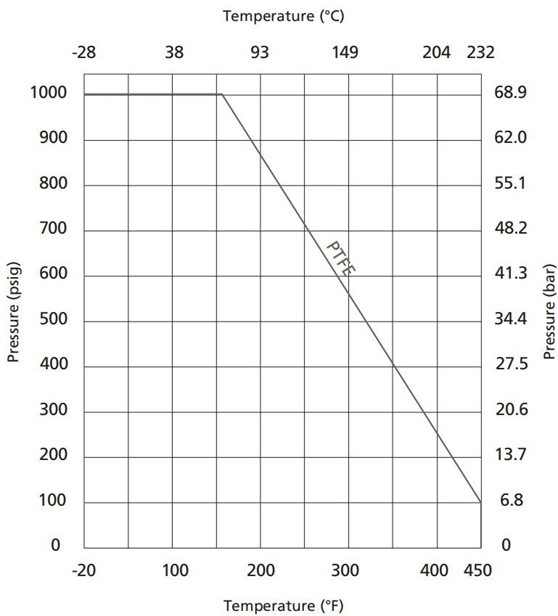

Давление – Температура
Пример конфигураций
- Производитель
- ER-Lok
- Максимальное рабочее давление, бар
- 2000 (HBBC)
- Максимальное рабочее давление, psig
- 138 (HBBC)
- Рабочая температура, °F
- -65 — 400 (HBBC)
- Рабочая температура, °C
- -54 — 204 (HBBC)
