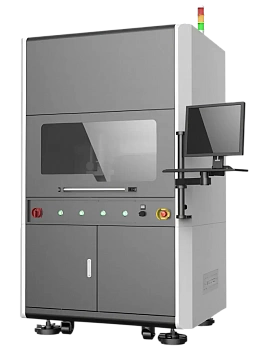

Система 3D-инспекции биполярных пластин SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-3D

На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны

  • В наличии

product-card

Система 3D-инспекции биполярных пластин SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-3D
Система 3D-инспекции биполярных пластин SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-3D
Описание
Характеристики

Автоматизированная система 3D-инспекции уплотнительных элементов и профиля канавок биполярных пластин SEC-H500-3D производства Suzhou Second New Energy Technology Co., Ltd.

Применяется для комплексного контроля качества изделий, включая:

  • Измерение высоты и ширины уплотнителя на прямых и изогнутых участках;
  • Измерение высоты и разрывов уплотнителя в местах нахлеста (Т-образных, крестообразных, L-образных и других типов);
  • Измерение габаритных размеров изделия и его сегментов, включая измерения габаритных размеров (высоты и ширины) канавок биполярной пластины;
  • Прерывание клеевого слоя по площади образца.

Особенности

  • Единая рабочая станция для проведения визуального контроля;
  • Автоматическое/ручное сканирование изделий;
  • Бесконтактный контроль для предотвращения повреждения продукции;
  • Пневматическая адсорбционная платформа для фиксации изделий, совместимая с графитовыми, композитными и металлическими пластинами; при необходимости возможно использование специальных крепежных оснасток;
  • Информационная система управления, обеспечивающая передачу и автоматическое сохранение данных о процессе, включая управление движением, данные контроля и результаты проверки. Совместима с системами передачи данных MES и CIM, поддерживает функцию резервного копирования данных в один клик.

Базовая конфигурация

Дополнительная конфигурация

Высокоточный 4-осевой модуль

Ручной сканер

Профильное сканирование

Оснастка по спецификации Заказчика

Универсальная платформа позиционирования

2D-система позиционирования

Система управления и cбора данных

Производитель
Suzhou Second New Energy Technology Co.,Ltd.
Артикул
SEC-H500-3D
Электропитание
AC 220 В, 50-60 Гц, 1.0 кВт
Масса, кг
900
Условия эксплуатации
Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
Габаритные размеры (ДхШхВ), мм
1200 × 1100 × 2000
Ускорение по осям XY, g
1
Диагональ сенсорного экрана, дюймы
17
Операционная система
Windows 11
Допустимые габариты объекта, мм
500 × 300
Программное обеспечение
Входит в комплект поставки
Повторяемость (полный осмотр), ±мм
0.05
Повторяемость (отбор), ±мм
0.01
Ширина обнаружения (полный осмотр)
1 — 10
Ширина обнаружения (отбор)
1.0 — 5.0
Высота обнаружения (полный осмотр)
1 — 5
Высота обнаружения (отбор)
0.5 — 2
Скорости сканирования по осям XY, мм/с
1000

Товары из этой же серии

Система для контроля габаритных размеров мембранно-электродных блоков SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-MEA-Size
Система для контроля габаритных размеров мембранно-электродных блоков SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-MEA-Size
  • Артикул: SEC-MEA-Size
  • Производитель: Suzhou Second New Energy Technology Co.,Ltd.
  • Электропитание: AC 220 В, 50-60 Гц, 3.5 кВт
  • Масса, кг: 1800
  • Система управления: ПК
  • Условия эксплуатации: Температура 22.5 ±3°С, Влажность 20 — 90% (Без конденсации)
В корзину
1
Система обнаружения дефектов мембранно-электродных блоков SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-MEA-Def
Система обнаружения дефектов мембранно-электродных блоков SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-MEA-Def
  • Артикул: SEC-MEA-Def
  • Производитель: Suzhou Second New Energy Technology Co.,Ltd.
  • Электропитание: AC 220 В, 50-60 Гц, 3.5 кВт
  • Масса, кг: 1800
  • Система управления: ПК
  • Условия эксплуатации: Температура 22.5 ±3°С, Влажность 20 — 90% (Без конденсации)
В корзину
1

Не забудьте купить

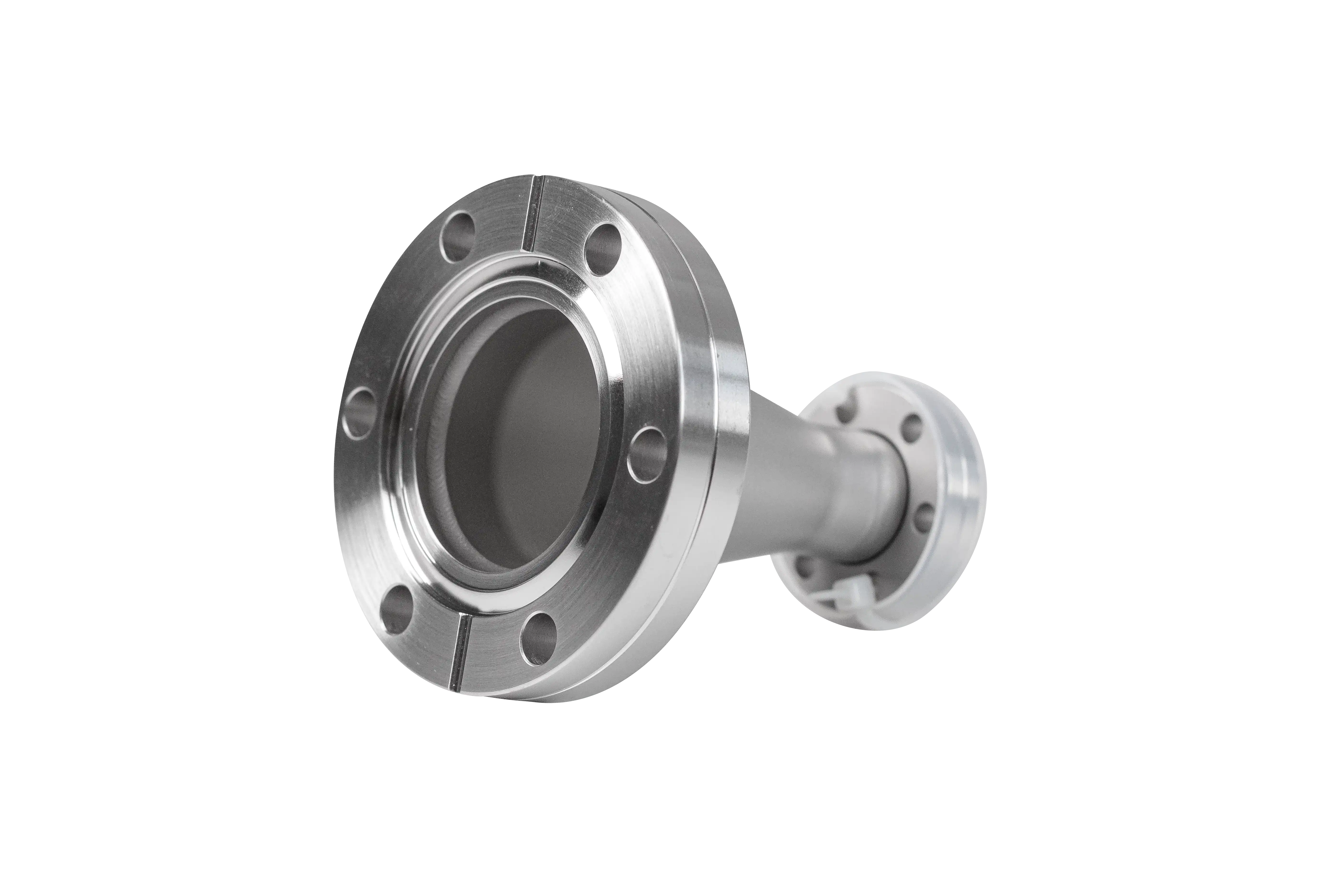

Конический фланцевый переходник King Lai ADC-ISO80XCF600
Конический фланцевый переходник King Lai ADC-ISO80XCF600
  • Производитель: King Lai
  • Длина, мм: 109.5
  • Фланец: ISO80
  • Картинка webp: /upload/iblock/armatura/webp/IMG_2443.webp
  • Рабочая температура, °С: От -20 до 150
  • Предельное давление, Торр: 10Е-8
В корзину
1
Контроллер INFICON VGC503
Контроллер INFICON VGC503
  • Артикул: 398-483
  • Производитель: INFICON
  • Единица измерения: мбар, Торр, па, ХПА, микрон
  • Регулировки: Зависит от датчика
  • Рабочая температура, °С: +5 — +50
  • Дисплей: ЖК-дисплей со светодиодной подсветкой
В корзину
1
Вращающийся фланец King Lai CF-BF-275x075R со сквозными отверстиями под болты
Вращающийся фланец King Lai CF-BF-275x075R со сквозными отверстиями под болты
  • Производитель: King Lai
  • Количество отверстий: 6
  • Диаметр отверстий для болтов: 6.73
  • Картинка webp: /upload/iblock/armatura/webp/IMG_2309.webp
  • Рабочая температура, °С: От -190 до 450
  • Размер A, мм: 69.3
В корзину
1
Винтовая воздуходувка ERSTVAK SERRA 60-6
Винтовая воздуходувка ERSTVAK SERRA 60-6
  • Режим работы: Нагнетание
  • Мощность электродвигателя, кВт: 45
  • Производитель: ERSTVAK Ltd.
  • Краткое название: Воздуходувка ERSTVAK SERRA 60-6
  • Производительность, м³/ч: 2366
  • Степень фильтрации, мкм: 15
В корзину
1
Фланцевый тройник-переходник King Lai DN-RT-50x40
Фланцевый тройник-переходник King Lai DN-RT-50x40
  • Производитель: King Lai
  • Длина, мм: 140
  • Фланцевое соединение: DN50
  • Рабочая температура, °С: От -20 до 50
  • Размер B, мм: 65
В корзину
1

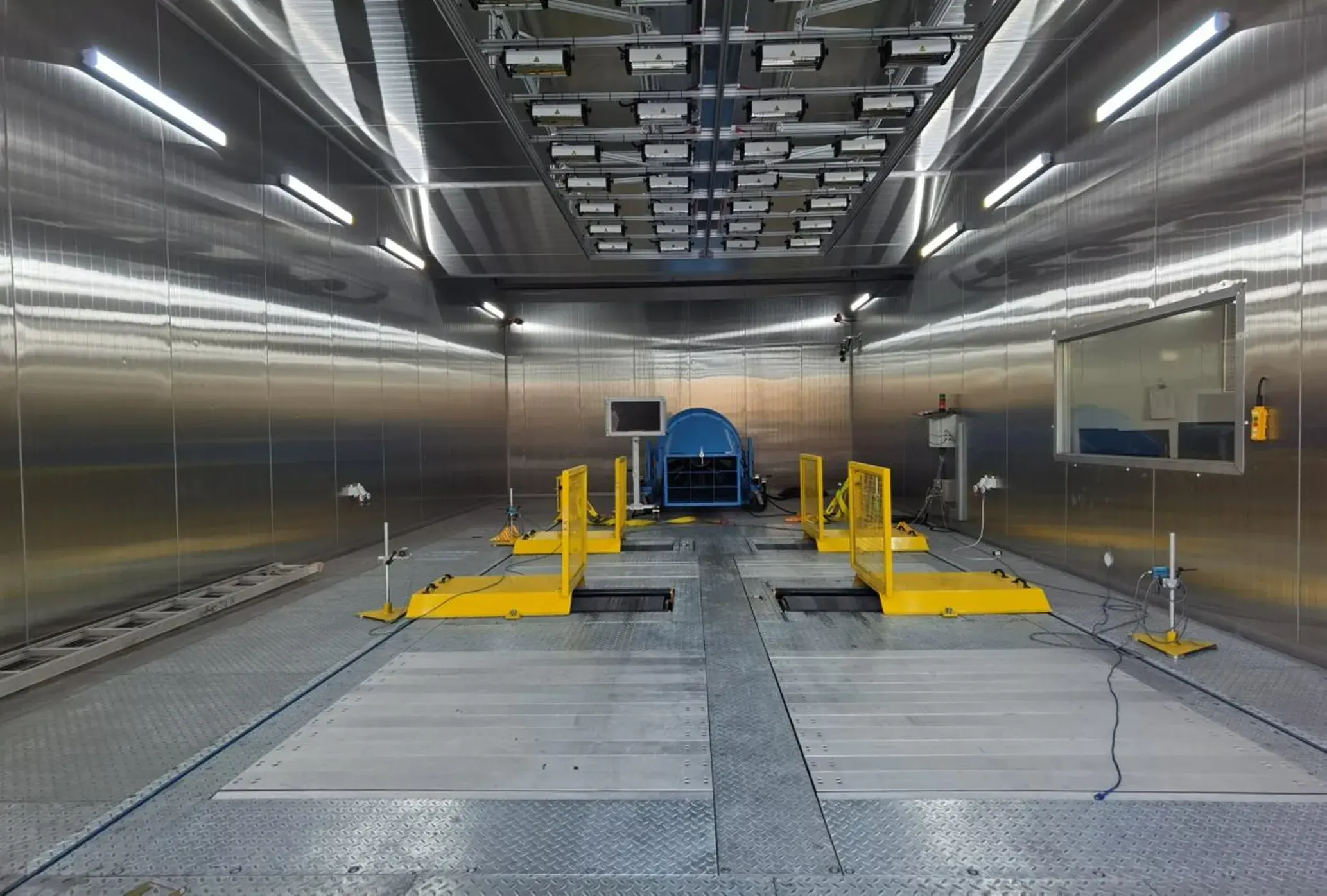

Роликовый динамометр 48″ для легковых авто ERSTVAK EDS-4x4-220-4WD
