Линия производства блоков топливных элементов SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-System-Graphite

Каталог оборудования SUZHOU SECOND NEW ENERGY TECHNOLOGY
В наличии
Запросить КП

Характеристики

  • Артикул
    SEC-System-Graphite
  • Электропитание
    Переменный ток 380В
  • Условия эксплуатации
    Влажность: 40–80% (без конденсации), Температура: 22.5±1°С
  • Точность поддержания расхода
    ±(0.8%RD+0.2%FS)
  • Габаритные размеры (ДхШхВ), мм
    6000 × 2500 × 3000
  • Номинальное усилие прессования, кН
    30 — 100
  • Точность укладки, мм
    ±0.2
  • Точность контроля перемещение штока цилиндра, мм
    ±0.02
  • Частота отказов, %
    3
  • Время цикла укладки, сек
    15
  • Ход пресса, мм
    0 — 800
  • Контроль герметичности
    Интегральная норма негерметичности, измерение негерметичности каждого канала попарно или по отдельности
  • Диапазон измерения расхода газа при контроле герметичности, мл/мин
    0.1 — 200
  • Точность давления, %FS
    ±0.5
  • Скорость работы пресса, мм/с
    0.01 — 10
  • Давление воздуха, МПа
    0.5 — 0.7

Информация о серии

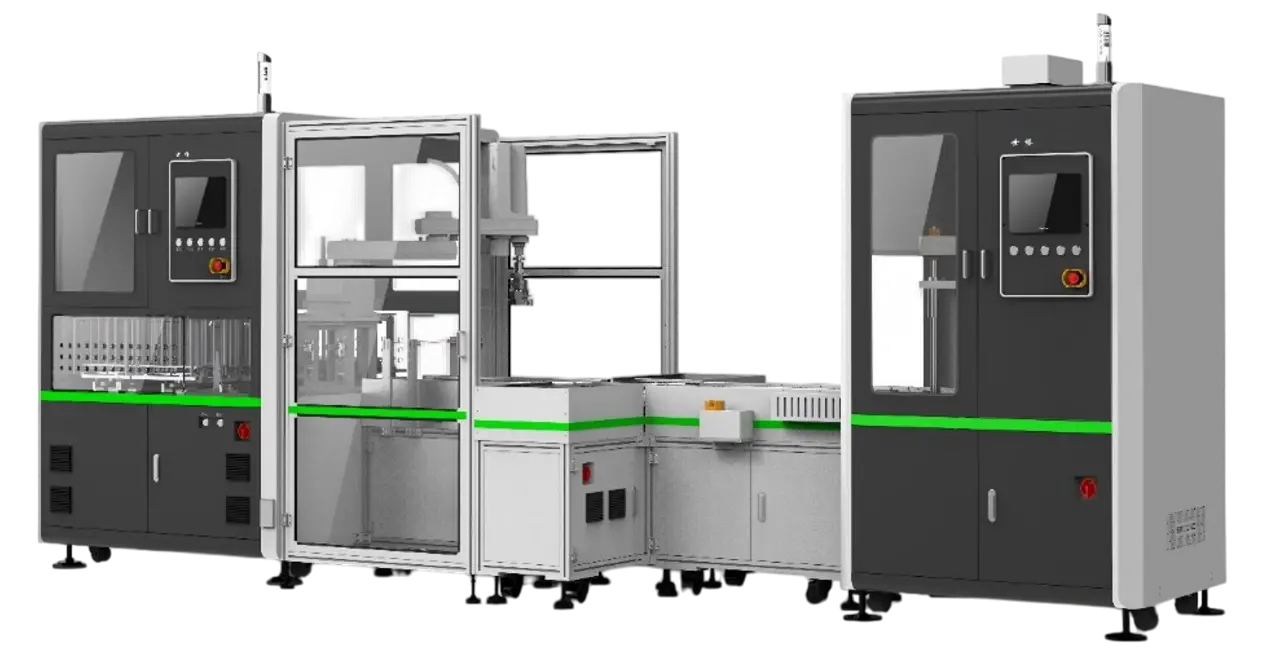

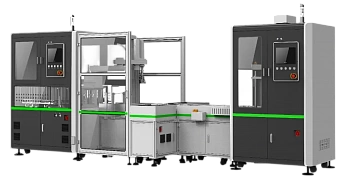

Автоматизированная линия производства блоков топливных элементов из графитовых ТЭ SEC-System-Graphite производства компании Suzhou Second New Energy Technology Co., Ltd. предназначена для укладки и сборки блоков водородных топливных элементов на базе графитовых биполярных пластин в полностью автоматическом режиме.

Загрузка и выгрузка сырьевых материалов (частей биполярных пластин и МЭБ) на линию осуществляются с помощью роботизированного манипулятора. Укладка биполярных пластин в будущий стек также выполняется роботизированным манипулятором. Высокоточные сервопрессы обеспечивают точное давление при сборке блоков топливных элементов, система визуального выравнивания гарантирует высокую точность позиционирования. БТЭ автоматически фиксируется, а их герметичность проверяется методом измерения скорости потока или перепада давления.

Особенности

  • Непрерывная загрузка, автоматическая укладка пластин и мембранных электродов в стек;
  • Контроль усилия сжатия сервопресса по перемещению штока цилиндра или давлению;
  • Встроенная система контроля герметичности методами перепада давления и измерения потока;
  • Модульная конструкция, позволяющая расширять линию в зависимости от потребностей Заказчика;
  • Стяжка стека после прессования на винтовых направляющих.

Базовая конфигурация

Дополнительная конфигурация

Высокоточный 4-осевой/6-осевой робот

Перемещение материалов с помощью роботизированных тележек (AGV)

Контроль герметичности методом потока или перепада давления

Модуль проверки готовой продукции

Интегрированный модуль для предварительного сжатия, укладки и сжатия БТЭ

Модуль лазерной маркировки
