Высоковакуумные турбомолекулярные комплекс ВЦМО КВТ-090
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card

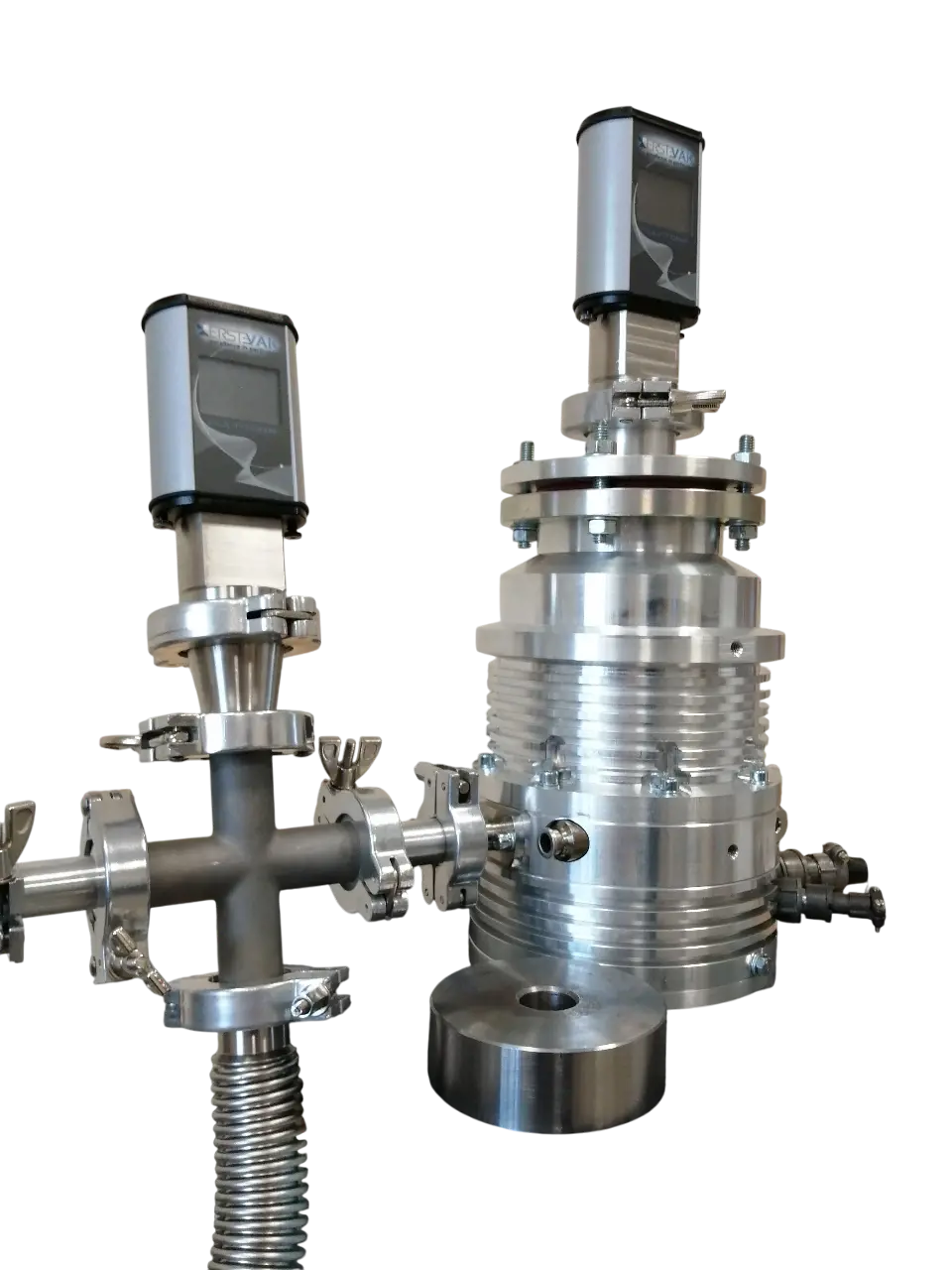

Турбомолекулярный насос КВТ-090 — это современный российский комплекс для создания высокого вакуума. Он применяется в промышленных и исследовательских установках, где существуют требования к высокой скорости откачки от 90 л/с.
Конструкция комплекса включает в себя:
- Однопоточный турбомолекулярный насос типа ВГТН-090
- Преобразователь частоты
- Комплект монтажных частей
- Руководство по эксплуатации

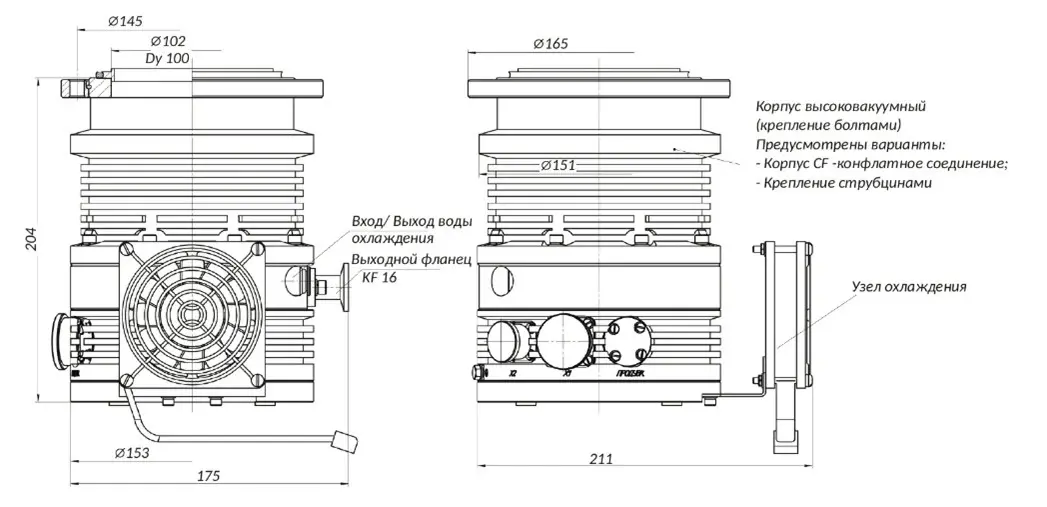

Для подсоединения к форвакуумной линии установлен фланец стандарта KF16. Устройство оснащено комбинированной системой охлаждения, которая в зависимости от условий работы может использовать либо принудительное воздушное охлаждение, либо подключённый водяной контур. Модель не имеет ограничений по рабочей ориентации в пространстве.
Монолитная турбина из цельной заготовки и усиленная конструкция опор подшипников обеспечивают насосу устойчивость к прорыву атмосферы.
- Производитель
- Владимирский центр механической обработки
- Скорость откачки по гелию, л/с
- 45
- Коэффициент сжатия азота
- 10^6
- Выходной фланец
- KF16
- Охлаждение
- Комбинированное
- Размер входного фланца, мм
- 100
- Предельное остаточное давление, Па
- 1.1 × 10^-4
- Скорость откачки по азоту, л/с
- 90
- Скорость откачки по водороду, л/с
- 30
- Номинальная скорость вращения ротора, ± 500 об/мин
- 36000
- Время выхода насоса на номинальную скорость вращения ротора насоса, мин
- 10
- Напряжение питания преобразователя частоты, В
- 220
- Потребляемая мощность преобразователя частоты, Вт
- 150
- Тип подвески ротора
- Подшипники качения гибридные
- Глубина, мм
- 204
- Ширина, мм
- 211
- Высота, мм
- 175
- Масса, кг
- 7
