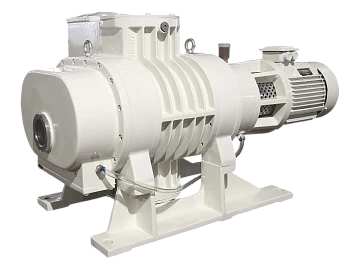

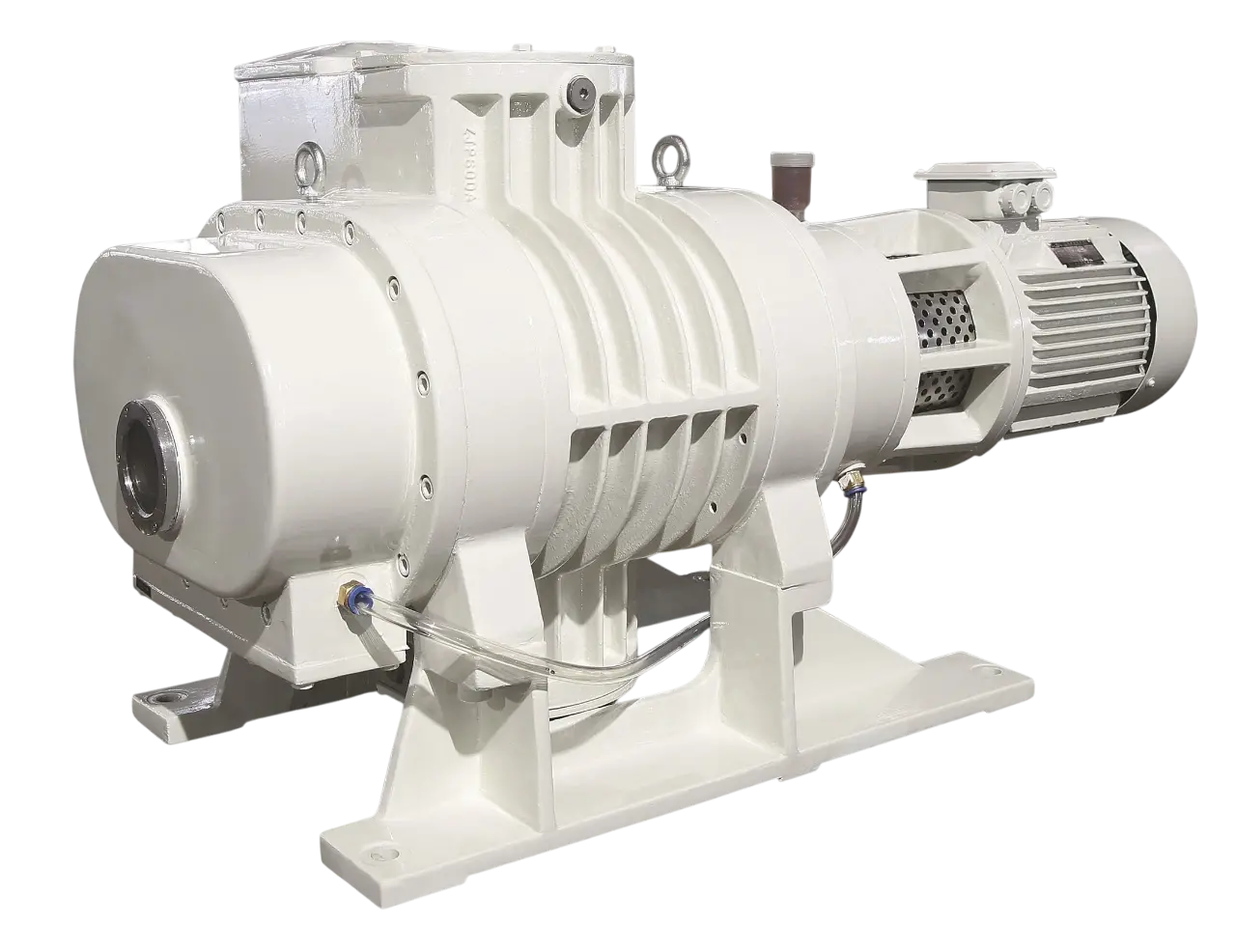

Бустерный вакуумный насос типа Рутс ERSTVAK ERVP 600
Бустерный вакуумный насос типа Рутс ERSTVAK ERVP 600 применяется для увеличения быстроты откачки в промышленных вакуумных системах с большим газовым потоком. Он работает совместно с форвакуумным насосом, который поддерживает требуемое давление на стороне нагнетания. В качестве форвакуумной ступени могут использоваться пластинчато-роторные, золотниковые и другие насосы подходящей производительности.
Два синхронных ротора перемещают газ через рабочую камеру без соприкосновения друг с другом и корпусом. Гарантированные зазоры исключают пары трения в проточной части. При согласованной работе с поддерживающим насосом система ERVP способна достигать разрежения до 5×10-4 мбар при высокой скорости откачки.
Особенности
- высокая производительность в широком диапазоне рабочих давлений;
- предохранительный клапан потока для защиты от перегрузок;
- защитное газовое устройство для откачки высококипящей рабочей среды;
- устойчивость к пыли и водяному пару в пределах допустимых условий;
- низкий уровень шума;
- низкое потребление энергии.
Эксплуатация
ERVP 600 является бустерной ступенью, поэтому режим его работы согласуют с характеристиками форвакуумного насоса. Важны допустимый перепад давления, газовая нагрузка и фактическое давление на входе. Бесконтактная рабочая камера уменьшает механический износ и позволяет использовать насос в системах, где требуется исключить масло из проточной части.
Применение
- вакуумные загрузочные камеры;
- химическая промышленность;
- сублимационная сушка;
- промышленные системы поиска утечек;
- тонкоплёночные процессы;
- дегазация стали и вакуумная металлургия;
- электронно-лучевая сварка;
- камеры имитации космоса.
- Тип
- Бустерные типа Рутс
- Уровень вакуума
- Высокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 2160
- Предельное остаточное давление, мбар (абс.)
- 0.0005
- Мощность, кВт
- 7.5
- Частота вращения, об/мин
- 3000
- Количество ступеней
- 1
- Входной патрубок
- DN200
- Выходной патрубок
- DN200
- Охлаждение
- Водяное
- Масса, кг
- 780
- Габаритные размеры (ДхШхВ), мм
- 1263×545×465
- Серия
- ERVP
- Минимальная температура окружающей среды, °С
- 5
- Расход рабочей жидкости, л/мин
- 2.5
- Максимальный перепад давлений, Па
- 3000
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
График зависимости производительности
График показывает зависимость производительности вакуумных насосов ERVP от давления. По горизонтальной оси указано давление в мбар, по вертикальной — производительность в л/с; обе шкалы логарифмические. Кривые позволяют оценить производительность каждой модели в требуемом диапазоне давлений и сравнить характеристики насосов серии при подборе оборудования.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
