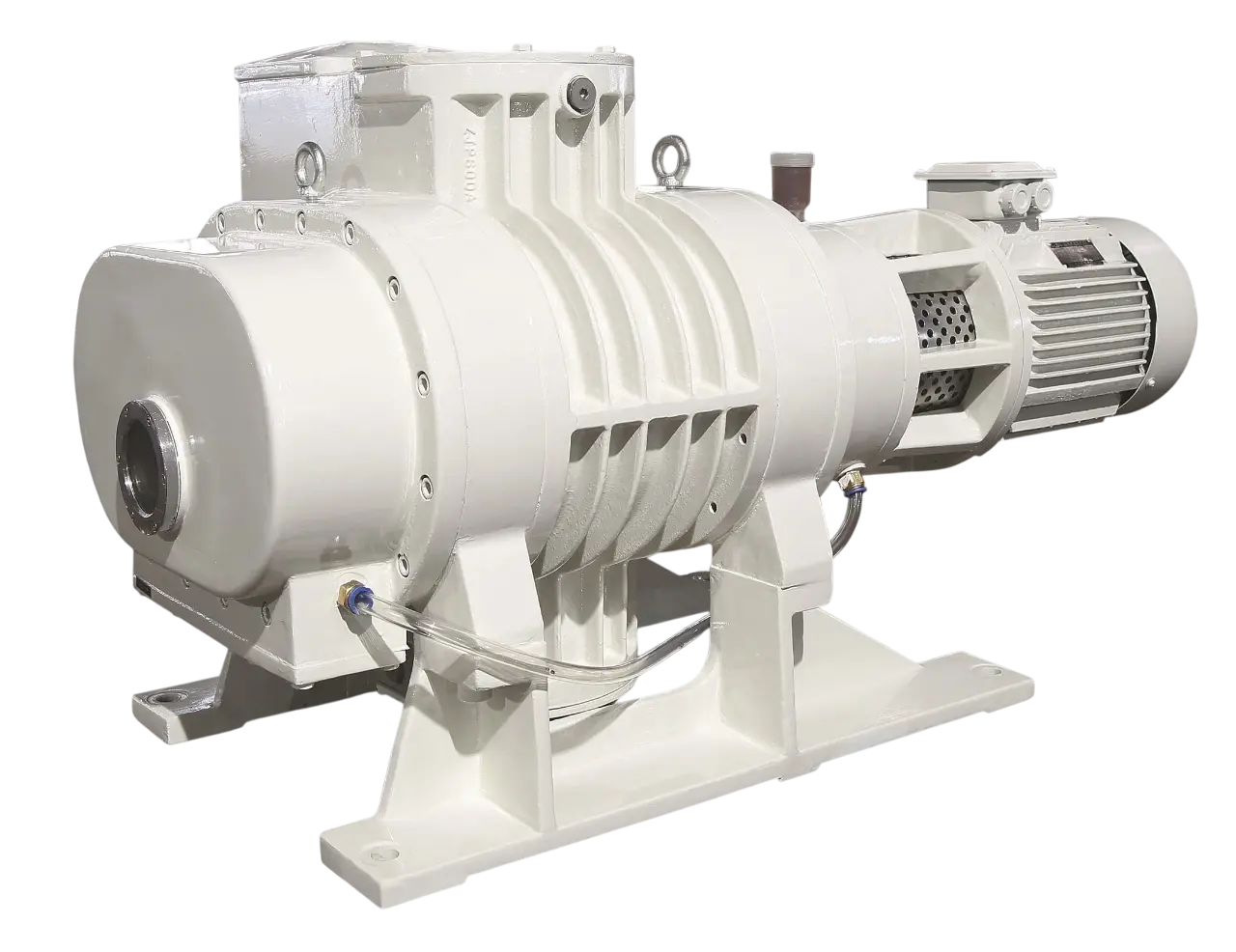

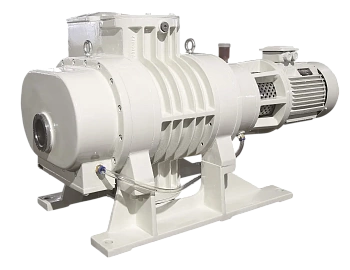

Бустерный вакуумный насос типа Рутс ERSTVAK ERVP 2500
Бустерный вакуумный насос типа Рутс ERSTVAK ERVP 2500 — высокопроизводительная ступень для промышленных вакуумных систем с большим газовым потоком. Насос работает совместно с форвакуумным агрегатом и повышает скорость откачки после создания предварительного разрежения. Бесконтактная роторная схема позволяет перемещать большие объёмы газа без трущихся пар в рабочей камере.
Два синхронных ротора вращаются с технологическими зазорами относительно друг друга и корпуса. Предохранительный клапан потока защищает насос от перегрузки при недопустимом перепаде давления. Для процессов с высококипящей рабочей средой предусмотрено защитное газовое устройство.
Особенности
- производительность — 2500 л/с;
- предельное остаточное давление — 5×10-4 мбар;
- частота вращения — 3000 об/мин;
- мощность электродвигателя — 22 кВт;
- диаметр входного и выходного патрубков — 320 мм;
- разница давлений при открытом перепускном клапане — 2700 Па;
- допустимая рабочая температура — 100 °C;
- расход охлаждающей воды — 150 л/ч;
- масса без электродвигателя — 1350 кг.
Эксплуатация
ERVP 2500 является бустерной ступенью и используется только совместно с форвакуумным насосом подходящей производительности. При эксплуатации контролируют давление включения, перепад давления и охлаждение. Зазоры в рабочей камере исключают контактное трение между роторами и корпусом, что снижает механический износ проточной части.
Применение
- химические и вакуум-технологические установки;
- вакуумно-сублимационная сушка;
- тонкоплёночные технологии;
- вакуумная металлургия и дегазация стали;
- электронно-лучевая сварка;
- крупные загрузочные и технологические камеры;
- системы имитации космического пространства.
- Тип
- Бустерные типа Рутс
- Уровень вакуума
- Высокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 9000
- Предельное остаточное давление, мбар (абс.)
- 0.0005
- Мощность, кВт
- 22
- Частота вращения, об/мин
- 3000
- Входной патрубок
- DN320
- Выходной патрубок
- DN320
- Количество ступеней
- 1
- Охлаждение
- Водяное
- Масса, кг
- 1350
- Габаритные размеры (ДхШхВ), мм
- 1935×810×705
- Серия
- ERVP
- Минимальная температура окружающей среды, °С
- 5
- Расход рабочей жидкости, л/мин
- 2.5
- Максимальный перепад давлений, Па
- 2700
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
