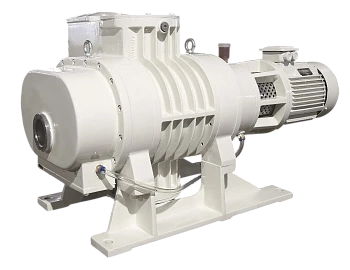

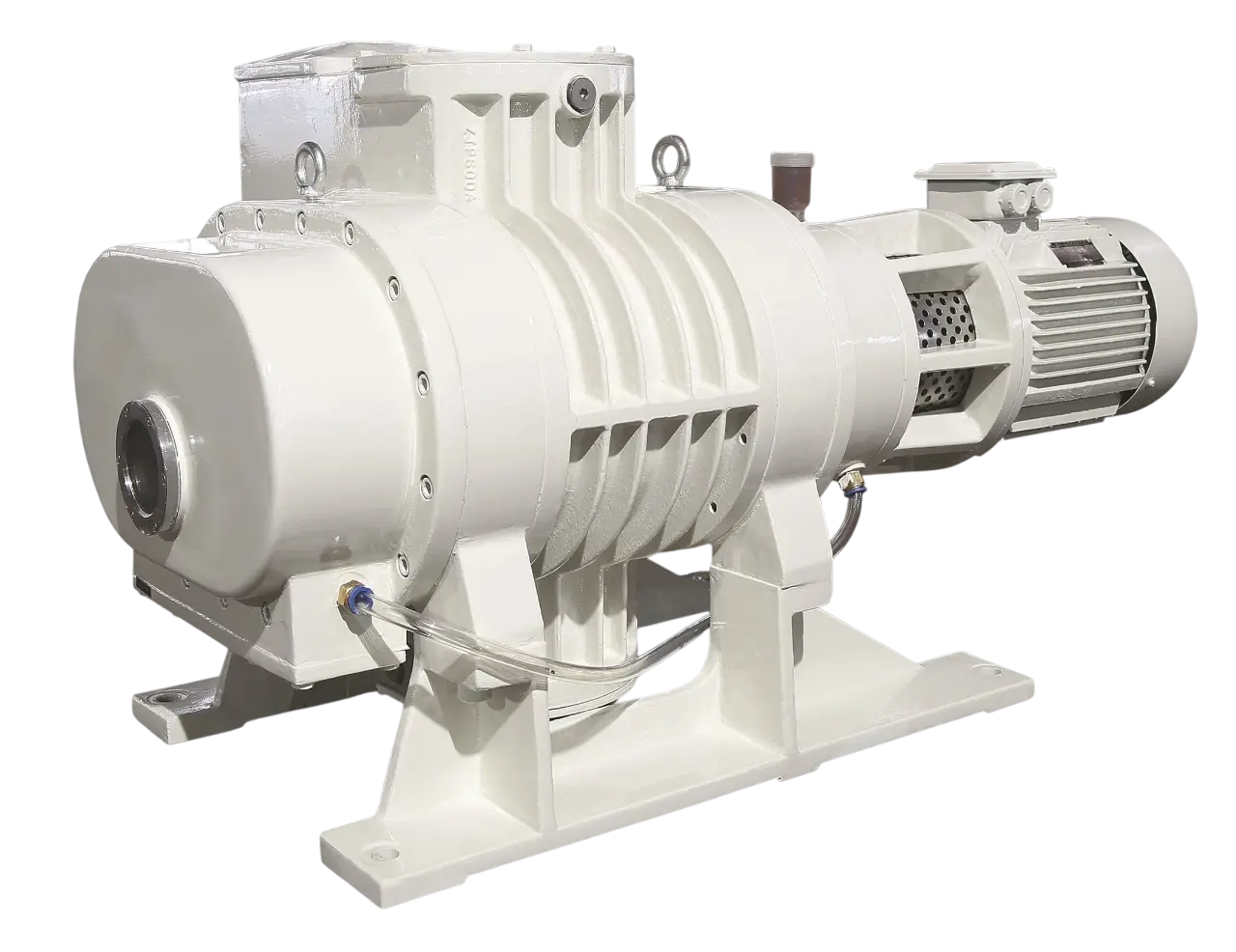

Бустерный вакуумный насос типа Рутс ERSTVAK ERVP 1200
Бустерный вакуумный насос типа Рутс ERSTVAK ERVP 1200 предназначен для высокопроизводительных вакуумных систем, где одной форвакуумной ступени недостаточно для требуемой скорости откачки. ERVP 1200 устанавливается последовательно с пластинчато-роторным, золотниковым или другим поддерживающим насосом и работает после создания предварительного разрежения.
В рабочей камере два синхронно вращающихся ротора переносят газ от входа к выходу. Между движущимися деталями и корпусом сохраняются технологические зазоры, поэтому в газовом тракте нет трущихся пар. Комбинация бустерной и форвакуумной ступеней может обеспечивать разрежение до 5×10-4 мбар при высокой скорости откачки.
Особенности
- высокая скорость откачки в широком диапазоне давлений;
- предохранительный клапан потока, защищающий насос от перегрузки;
- защитное газовое устройство для откачки высококипящей рабочей среды;
- устойчивость к пыли и парам воды в рамках рабочих ограничений;
- низкий уровень шума;
- низкое потребление энергии.
Эксплуатация
Производительность системы зависит не только от ERVP 1200, но и от характеристик форвакуумного насоса. При подборе учитывают газовую нагрузку, давление включения бустера и допустимый перепад давления. Бесконтактная схема проточной части сокращает износ роторов и подходит для чистых вакуумных систем при соответствующем исполнении остальных компонентов.
Применение
- загрузочные и транспортировочные камеры;
- химическая промышленность;
- вакуумно-сублимационная сушка;
- промышленные системы поиска негерметичности;
- тонкоплёночные технологии;
- вакуумная металлургия и дегазация стали;
- электронно-лучевая сварка;
- камеры имитации космического пространства.
- Тип
- Бустерные типа Рутс
- Уровень вакуума
- Высокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 4320
- Предельное остаточное давление, мбар (абс.)
- 0.0005
- Мощность, кВт
- 11
- Частота вращения, об/мин
- 3000
- Количество ступеней
- 1
- Входной патрубок
- DN250
- Выходной патрубок
- DN200
- Охлаждение
- Водяное
- Масса, кг
- 880
- Габаритные размеры (ДхШхВ), мм
- 1591×545×487
- Серия
- ERVP
- Минимальная температура окружающей среды, °С
- 5
- Расход рабочей жидкости, л/мин
- 2.5
- Максимальный перепад давлений, Па
- 3000
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
График зависимости производительности
График показывает зависимость производительности вакуумных насосов ERVP от давления. По горизонтальной оси указано давление в мбар, по вертикальной — производительность в л/с; обе шкалы логарифмические. Кривые позволяют оценить производительность каждой модели в требуемом диапазоне давлений и сравнить характеристики насосов серии при подборе оборудования.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
