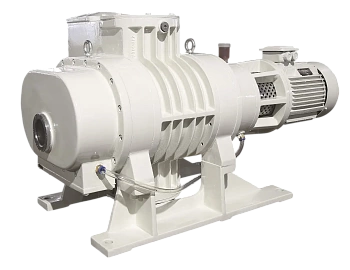

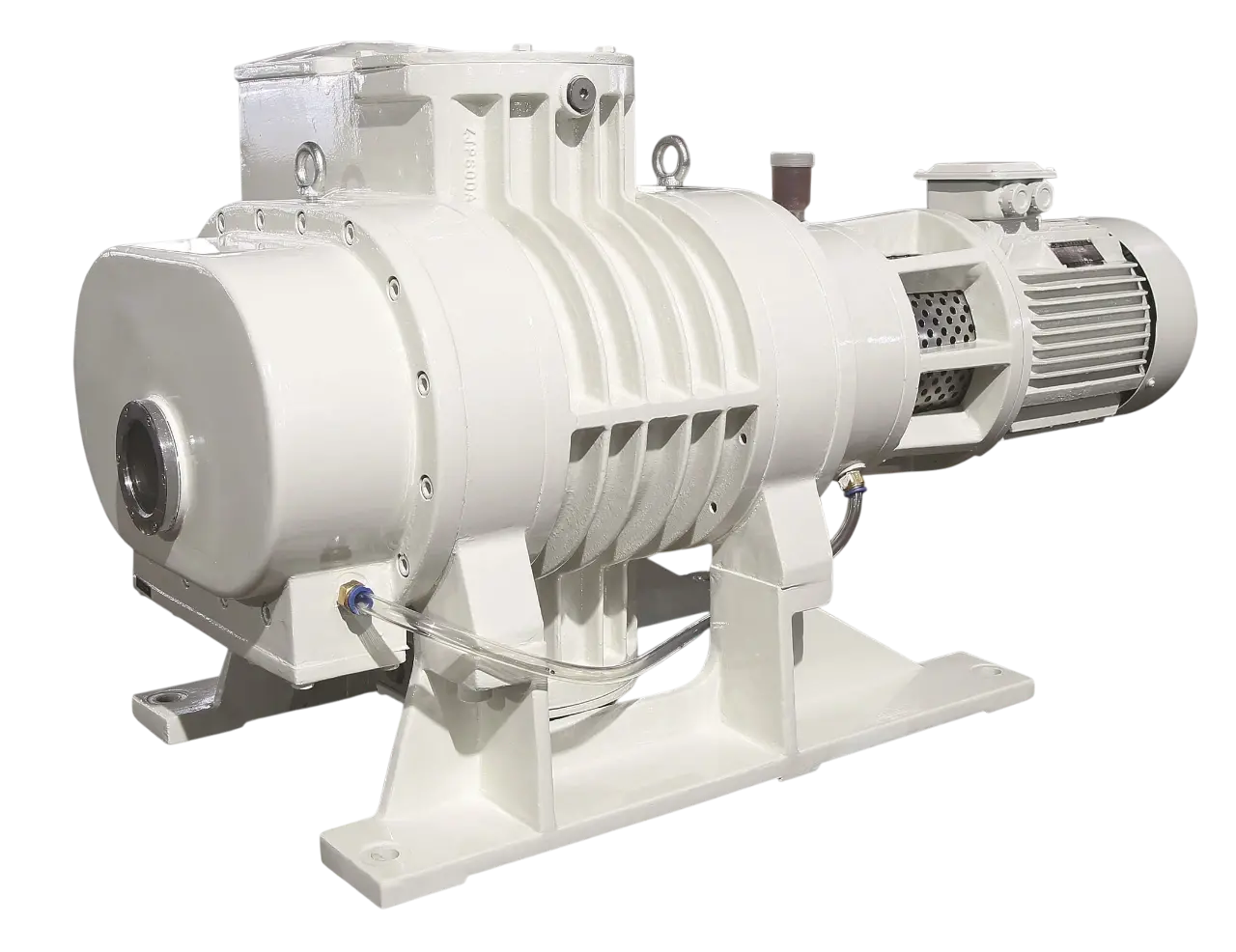

Бустерный вакуумный насос типа Рутс ERSTVAK ERVP 70

Бустерный вакуумный насос типа Рутс ERSTVAK ERVP 70

product-card

Тип Бустерные типа Рутс
Уровень вакуума Высокий
Тип смазки Безмасляный
Скорость откачки, м³/ч 252
Предельное остаточное давление, мбар (абс.) 5 × 10⁻⁴
Мощность, кВт 1.1
Частота вращения, об/мин 2860
Входной патрубок DN80
Выходной патрубок DN80

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

Бустерный вакуумный насос типа Рутс ERSTVAK ERVP 70 предназначен для повышения производительности вакуумной системы в диапазоне, где форвакуумная ступень уже создала необходимое предварительное разрежение. Насос ERVP устанавливают последовательно с пластинчато-роторным, золотниковым или другим форвакуумным насосом; самостоятельно от атмосферного давления бустер не используется.

Рабочий блок основан на синхронном вращении двух роторов с гарантированными зазорами. Газ перемещается через камеру без контактного трения между роторами и корпусом. В правильно подобранной комбинации с поддерживающим насосом система может достигать разрежения до 5×10^-4 мбар и обеспечивать высокую скорость откачки.

Особенности

высокая скорость откачки в широком диапазоне давлений;
предохранительный клапан потока для защиты от перегрузки;
защитное газовое устройство для откачки высококипящей рабочей среды;
работоспособность при наличии пыли и паров воды в допустимых пределах;
низкий уровень шума;
низкое потребление энергии.

Эксплуатация

Режим ERVP 70 зависит от давления на всасывании, производительности форвакуумного насоса и перепада давления между патрубками. Зазоры в рабочей камере исключают трущиеся пары в газовом тракте и снижают износ основных рабочих поверхностей. При соответствующем исполнении всей системы насос может применяться в безмасляных схемах откачки.

Применение

загрузочные и технологические камеры;
химическая промышленность;
вакуумно-сублимационная сушка;
системы контроля герметичности;
тонкоплёночные технологии;
металлургические процессы и дегазация стали;
электронно-лучевая сварка;
имитация условий космического пространства.

Тип: Бустерные типа Рутс

Уровень вакуума: Высокий

Тип смазки: Безмасляный

Скорость откачки, м³/ч: 252

Предельное остаточное давление, мбар (абс.): 5 × 10⁻⁴

Мощность, кВт: 1.1

Частота вращения, об/мин: 2860

Входной патрубок: DN80

Выходной патрубок: DN80

Количество ступеней: 1

Охлаждение: Водяное

Габаритные размеры (ДхШхВ), мм: 736×268×236

Масса, кг: 110

Минимальная температура окружающей среды, °С: 5

Объем масла, л: 0.6

Расход рабочей жидкости, л/мин: 2

Максимальный перепад давлений, Па: 8000

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
