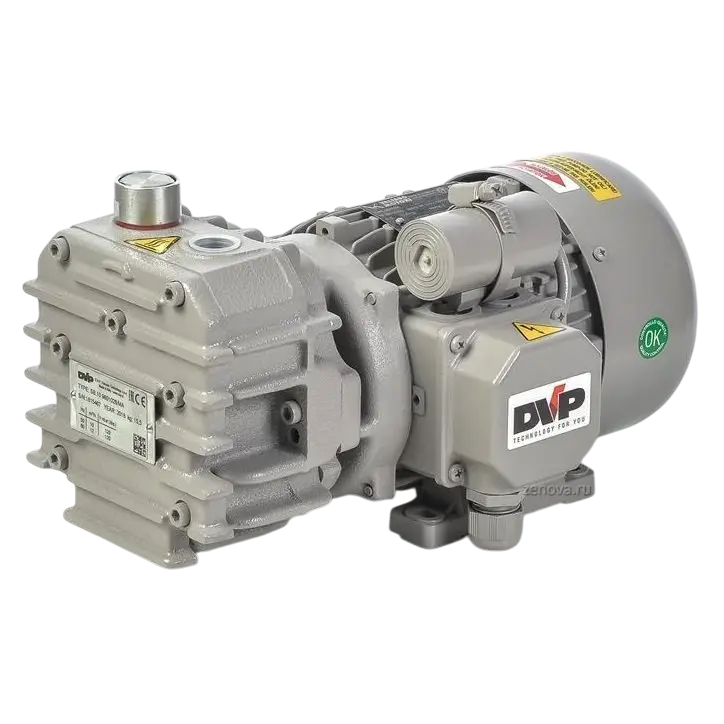

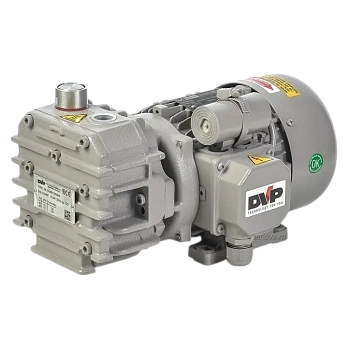

Безмасляный пластинчато-роторный вакуумный насос DVP SB.10 1 ф

Безмасляный пластинчато-роторный вакуумный насос DVP SB.10 1 ф

product-card

Тип Пластинчато-роторные
Уровень вакуума Низкий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 10
Предельное остаточное давление, мбар (абс.) 120
Мощность, кВт 0.37
Частота вращения, об/мин 1400
Входной патрубок G1/2
Выходной патрубок G1/2

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

DVP SB.10 1 ф — безмасляный пластинчато-роторный вакуумный насос серии SB с однофазным электродвигателем. Модель развивает скорость откачки 10 м³/ч и предназначена для низковакуумных процессов, в которых важно исключить масло из рабочей камеры насоса.

В цилиндрическом корпусе эксцентрично вращается ротор с пазами и пластинами из антифрикционного материала на основе графита. Под действием центробежной силы пластины контактируют со стенкой корпуса и образуют рабочие камеры переменного объёма. На участке увеличения объёма газ всасывается, затем переносится по окружности, сжимается и выводится через выпускной патрубок. Масло для уплотнения и смазки камеры сжатия в этой схеме не используется.

Однофазное исполнение удобно для оборудования, где доступна соответствующая сеть питания и не требуется трёхфазный привод.

Применение

Серия SB применяется на деревообрабатывающих станках, в полиграфическом и упаковочном оборудовании, пищевых машинах, вакуумных присосках, системах прижима на станках с ЧПУ, транспортных механизмах и машинах для подсчёта банкнот.

Особенности эксплуатации

одноступенчатая сухая пластинчато-роторная схема;
однофазный электродвигатель;
отсутствие масла в рабочей камере;
графитовые антифрикционные пластины.

Тип: Пластинчато-роторные

Уровень вакуума: Низкий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 10

Предельное остаточное давление, мбар (абс.): 120

Мощность, кВт: 0.37

Частота вращения, об/мин: 1400

Входной патрубок: G1/2

Выходной патрубок: G1/2

Количество ступеней: 1

Охлаждение: Воздушное

Масса, кг: 15.5

Габаритные размеры (ДхШхВ), мм: 304×182×174

Напряжение, В: 380

Серия: SB

Уровень шума, дБ: 65

Минимальная температура окружающей среды, °С: 0

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
