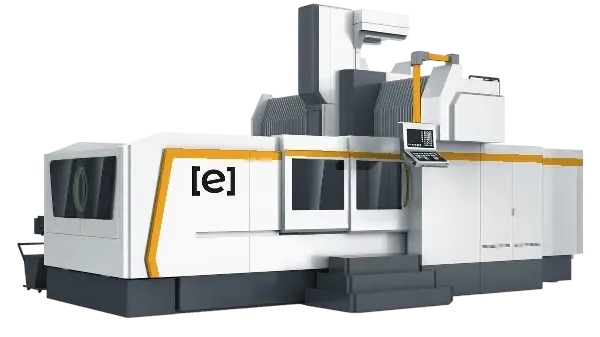

Портальный фрезерный обрабатывающий центр EMVG-2013
Портальный фрезерный обрабатывающий центр серии EMVG предназначен для высокоточной обработки крупногабаритных и тяжелых деталей в условиях серийного и единичного производства. Оборудование применяется в машиностроении, энергетике и других отраслях промышленности, где требуется высокая жесткость конструкции и стабильность обработки.
Литые станина и колонны с усиленными стенками и ребрами жесткости обеспечивают устойчивость к вибрациям и нагрузкам при интенсивной эксплуатации оборудования. Расширенные опоры колонн дополнительно повышают жесткость конструкции.
Ось Z оснащена двойным цилиндром-противовесом, а шпиндельный узел установлен на систему из четырех направляющих с тремя каретками на каждой, что обеспечивает плавное перемещение и высокую точность позиционирования.
Двухступенчатая коробка передач шпинделя обеспечивает высокий крутящий момент при обработке сложных деталей. В конструкции шпинделя используются высокоточные подшипники и система масляного охлаждения для снижения тепловых деформаций.
Для повышения точности обработки применяются линейные направляющие качения с низким коэффициентом трения и уменьшенным тепловыделением. Двойная гайка ШВП позволяет уменьшить зазоры в системе перемещений и повысить стабильность работы.
Опционально станок может оснащаться ручными или автоматическими поворотными и наклонно-поворотными головами, а также системой автоматической смены шпиндельных голов.
Конфигурация обрабатывающего центра подбирается индивидуально в зависимости от требований заказчика и особенностей обрабатываемых деталей.
Список опций:
Система ЧПУ Siemens
Ручная или автоматическая поворотная / наклонно-поворотная голова шпинделя
Закрытая рабочая зона
Увеличение скорости и мощности шпинделя
Устройство измерения инструмента
Датчик привязки и измерения детали
Оптические линейки X, Y, Z
Система подачи СОЖ через шпиндель с повышенным давлением
Стабилизатор напряжения
Маслоотделитель СОЖ
Уловитель тумана СОЖ
Кондиционер электрошкафа
Увеличение срока гарантии
Средства автоматизации (манипулятор, робот, привод двери)
Увеличение высоты колонны
Постпроцессор
Увеличение количества позиций инструментального магазина
Поворотный стол (оси 3+1 / 3+2)
Инструмент и оснастка
- Серия
- EMVG
- Страна
- Китай
- Габаритные размеры (ДхШхВ), мм
- 6400 × 3500 × 3700
- Ход по оси X, мм
- 2000
- Ход по оси Y, мм
- 1300
- Ход по оси Z, мм
- 800
- Расстояние от торца шпинделя до поверхности стола, мм
- 130 — 930
- Размер стола (ДxШ), мм
- 2000 × 1300
- Макс. нагрузка на стол, кг
- 3000
- T-пазы, мм
- 7 × 22 × 150
- Тип конуса шпинделя
- BT50
- Тип привода шпинделя
- Зубчатый
- Скорость вращения шпинделя, об/мин
- 6000
- Мощность двигателя шпинделя, кВт
- 15/18.5
- Крутящий момент шпинделя, Нм
- 143/236
- Мощность двигателей осей X/Y/Z, кВт
- 3/3/3
- Вместимость магазина инструментов, шт
- 24
- Макс. длина инструмента, мм
- 380
- Макс. вес инструмента, кг
- 18
- Точность позиционирования по стандарту ISO230, мм
- 0.02
- Повторяемость позиционирования по стандарту ISO230, мм
- 0.015
- Требуемое давление воздуха, бар
- 6
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 200
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 110
- Вес станка, т
- 18
- Расстояние между колоннами, мм
- 1500
- Ускоренные перемещения по оси X/Y/Z, м/мин
- 10/10/10
- Максимальная скорость рабочей подачи, м/мин
- 8/8/8
- Потребление энергии, кВА
- 55
