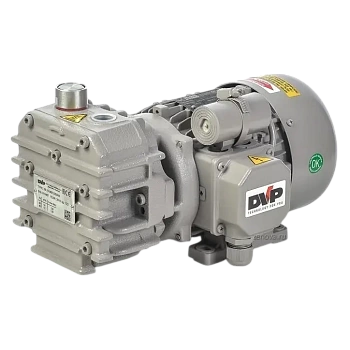

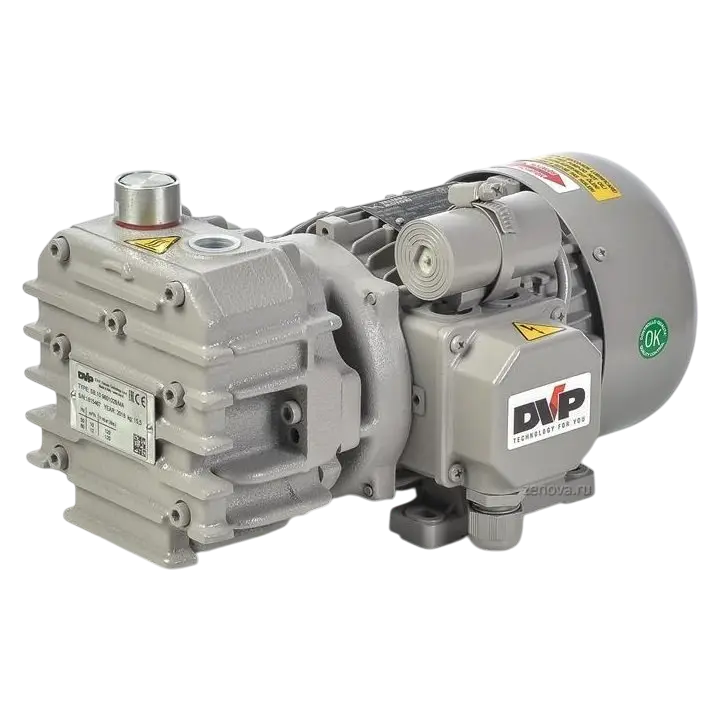

Безмасляный пластинчато-роторный вакуумный насос DVP SB.10 3 ф

Безмасляный пластинчато-роторный вакуумный насос DVP SB.10 3 ф

product-card

Тип Пластинчато-роторные
Уровень вакуума Низкий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 10
Предельное остаточное давление, мбар (абс.) 120
Мощность, кВт 0.37
Частота вращения, об/мин 1400
Входной патрубок G1/2
Выходной патрубок G1/2

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

DVP SB.10 3 ф — трёхфазный безмасляный пластинчато-роторный вакуумный насос серии SB. Его производительность составляет 10 м³/ч, предельное остаточное давление — 120 мбар. Двигатель мощностью 0,37 кВт рассчитан на питание 380 В, поэтому это исполнение предназначено прежде всего для интеграции в промышленное оборудование с трёхфазной сетью.

В цилиндрическом корпусе эксцентрично вращается ротор с подвижными лопатками. Камеры между лопатками последовательно увеличиваются и уменьшаются: газ всасывается через вход, переносится вдоль рабочей поверхности и вытесняется через выпуск. Масло в рабочем объёме отсутствует, что исключает необходимость масляного контура внутри ступени сжатия.

Номинальная частота вращения SB.10 3 ф — 1400 об/мин. Входное и выходное присоединения выполнены размером G1/2. Габариты насоса составляют 304 × 182 × 174 мм, масса — 13,65 кг, уровень шума — 65 дБ(А). При подборе важно учитывать не только производительность 10 м³/ч, но и требуемое конечное давление, объём вакуумируемой системы и сопротивление трубопроводов.

Применение

Насосы SB применяют в вакуумных присосках, системах прижима станков с ЧПУ, транспортных механизмах, полиграфии, деревообрабатывающем и пищевом оборудовании, вакуумной упаковке и машинах для подсчёта банкнот. SB.10 3 ф подходит для компактных автоматизированных машин, где требуется небольшая скорость откачки и предусмотрено трёхфазное питание.

Технические характеристики

Производительность, м³/ч	10
Предельное остаточное давление, мбар	120
Мощность двигателя, кВт	0,37
Питание	3 ф, 380 В
Частота вращения, об/мин	1400
Вход / выход	G1/2 / G1/2
Уровень шума, дБ(А)	65
Масса, кг	13,65
Габариты, мм	304 × 182 × 174

Тип: Пластинчато-роторные

Уровень вакуума: Низкий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 10

Предельное остаточное давление, мбар (абс.): 120

Мощность, кВт: 0.37

Частота вращения, об/мин: 1400

Входной патрубок: G1/2

Выходной патрубок: G1/2

Количество ступеней: 1

Охлаждение: Воздушное

Масса, кг: 14

Габаритные размеры (ДхШхВ), мм: 304×182×174

Напряжение, В: 380

Серия: SB

Уровень шума, дБ: 65

Минимальная температура окружающей среды, °С: 0

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
