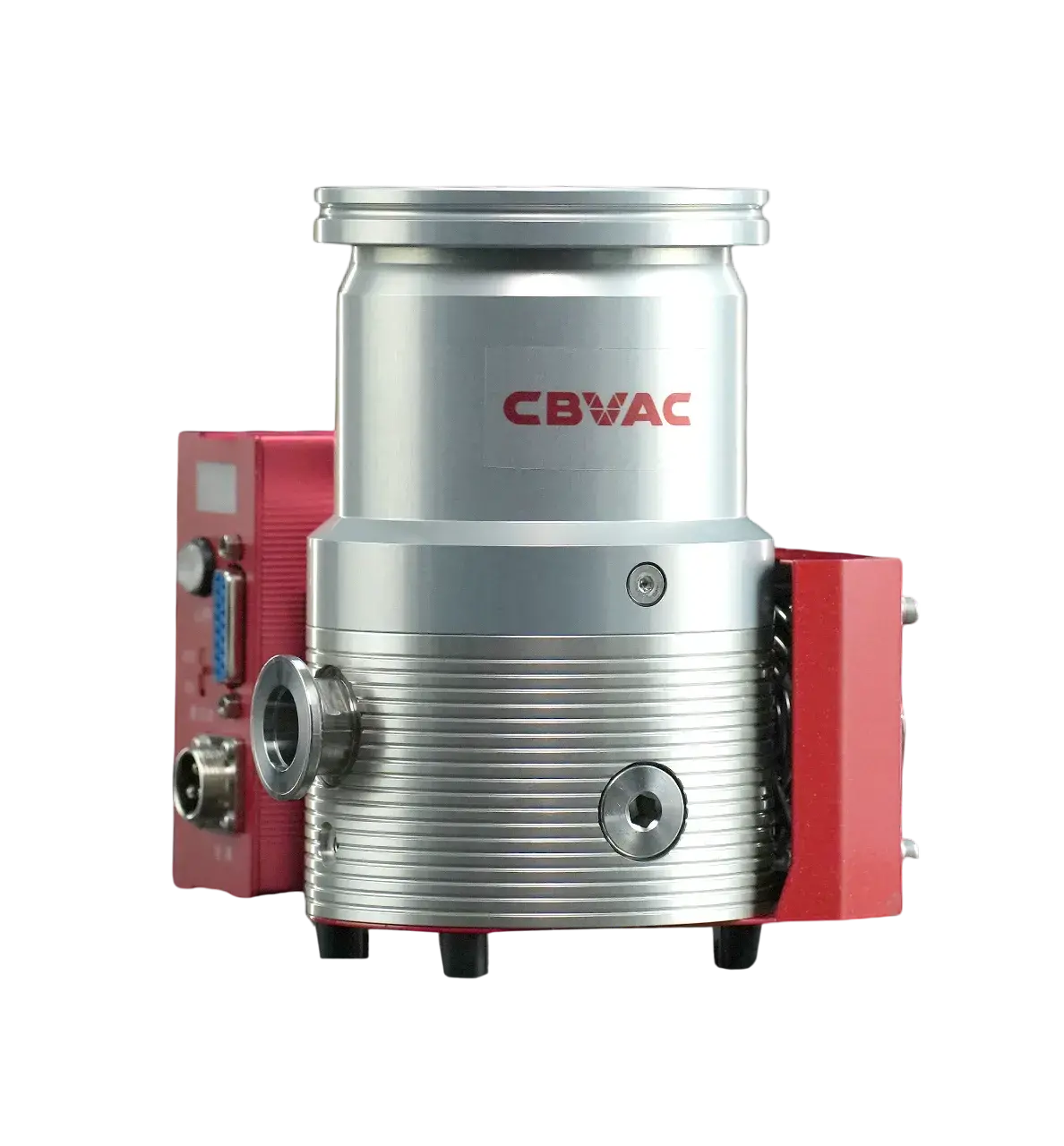

Турбомолекулярный вакуумный насос CBVAC JFB-100/251 (ISO-K 100)

Турбомолекулярный вакуумный насос CBVAC JFB-100/251 (ISO-K 100)

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 3.6
Предельное остаточное давление, мбар (абс.) 5.0E-8
Мощность, кВт 0.3
Частота вращения, об/мин 54000
Входной патрубок ISO-K100
Выходной патрубок KF16

В корзину

Описание

Характеристики

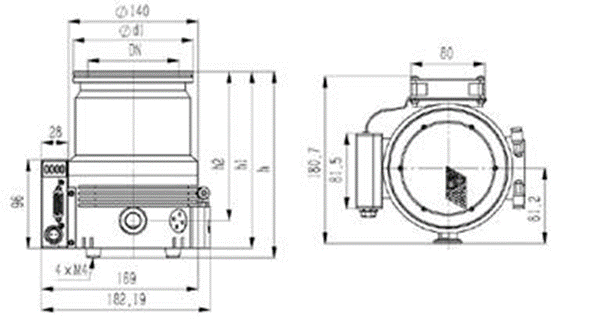

Графики и чертежи

Проекты

Отзывы клиентов

Турбомолекулярный вакуумный насос CBVAC JFB-100/251 (ISO-K 100) — насос серии JFB для получения высокого и сверхвысокого вакуума в составе вакуумной системы. Исполнение оснащено входным присоединением ISO-K 100, которое определяет интерфейс с вакуумной камерой и ответными элементами высоковакуумной магистрали.

Турбомолекулярная ступень переносит газ за счёт высокоскоростного ротора: движущиеся лопатки передают импульс молекулам газа и направляют их от высоковакуумного входа к форвакуумному выходу через последовательность роторных и статорных ступеней. Для запуска и работы насос используется совместно с форвакуумной ступенью, предварительно снижающей давление в системе.

Интеграция в вакуумную систему

JFB-100251 работает как высоковакуумная ступень комплекса. При проектировании установки согласуют форвакуумный насос, способ охлаждения, монтажное положение, вакуумную арматуру и требования технологического процесса. Присоединение ISO-K 100 задаёт тип соединения текущего исполнения; герметичность и проводимость вакуумной линии зависят от всей компоновки системы.

Разделение функций между форвакуумной и турбомолекулярной ступенями позволяет последовательно снижать давление: сначала создаётся предварительное разрежение, затем JFB-100251 обеспечивает дальнейшую откачку в высоковакуумной области. Такая схема характерна для установок, где обычного форвакуумного насоса недостаточно для достижения рабочего давления.

Применение

Насосы серии JFB используются в научных приборах и исследовательских вакуумных установках, полупроводниковом и электронном производстве, установках нанесения покрытий и вакуумной металлургии. Исполнение ISO-K 100 предназначено для систем с соответствующим высоковакуумным интерфейсом камеры.

Технические характеристики

Скорость откачки по гелию, л/с	200
Коэффициент сжатия азота	10¹⁰
Коэффициент сжатия по гелию	10⁶
Номинальная скорость вращения ротора, об/мин ± 500	54000
Время выхода насоса на номинальную скорость вращения ротора насоса, мин	3

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 3.6

Предельное остаточное давление, мбар (абс.): 5.0E-8

Мощность, кВт: 0.3

Частота вращения, об/мин: 54000

Входной патрубок: ISO-K100

Выходной патрубок: KF16

Количество ступеней: Многоступенчатый

Охлаждение: Воздушное/Водяное

Масса, кг: 8

Габаритные размеры (ДхШхВ), мм: 182,19×208×180,7

Напряжение, В: 220

Серия: JFB

Уровень шума, дБ: 50

Минимальная температура окружающей среды, °С: 0

Расход рабочей жидкости, л/мин: 1

Время выхода на режим, мин: 3

Температура охлаждающей воды: +15 — +25

Максимальная температура окружающей среды, °C: 35

Максимальное форвакуумное давление, мбар (абс.): 0.02

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
