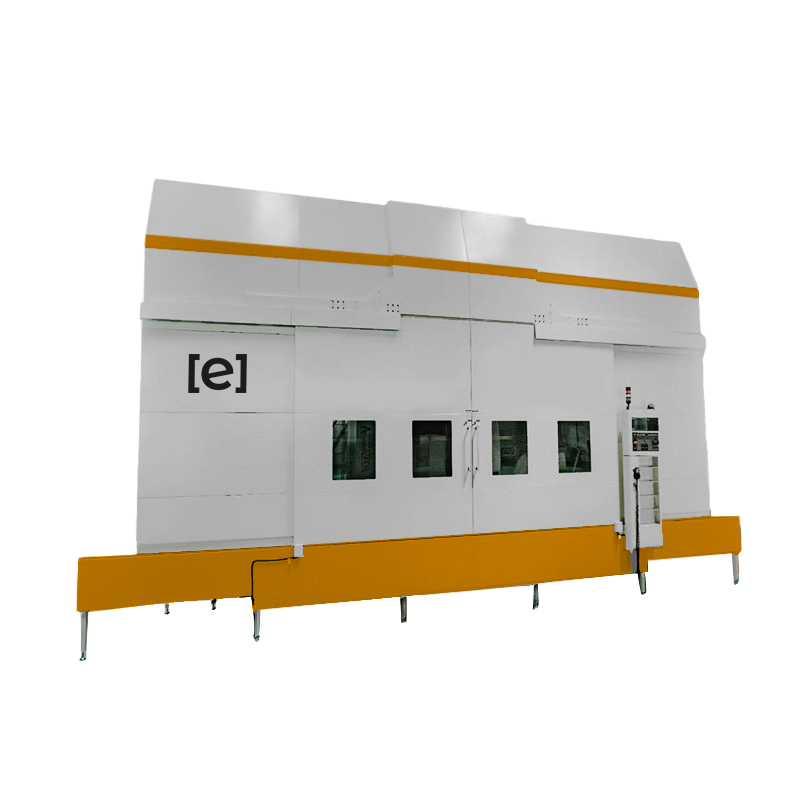

Карусельный токарный станок портального типа ETG 4000

Карусельный токарный станок портального типа ETG 4000

product-card

Габаритные размеры (ДхШхВ), мм 8400х11500х8350
Ход по оси Z, мм 1500
Вместимость магазина инструментов, шт 24
Вес станка, т 116
Макс. диаметр проворота, мм 4200
Макс. диаметр точения, мм 4200
Макс. высота заготовки, мм 2000
Макс. вес заготовки, кг 35000
Ход поперечной траверсы (ось W), мм 1400

В корзину

Описание

Характеристики

Отзывы клиентов

Карусельный токарный станок портального типа серии ETG предназначен для комплексной обработки крупногабаритных и тяжелых деталей сложной конфигурации в условиях серийного и единичного производства. Оборудование применяется в энергетике, тяжелом машиностроении, металлургии и других отраслях промышленности, где требуется высокая жесткость конструкции, точность обработки и возможность выполнения нескольких технологических операций на одном станке.

Литые основание, колонны и поперечная балка изготовлены из высококачественного чугуна симметричного коробчатого типа, обеспечивающего высокую жесткость конструкции и устойчивость к вибрациям при интенсивной эксплуатации.

Усиленные направляющие с увеличенной площадью поперечного сечения позволяют сохранять точность обработки и стабильность перемещений даже при тяжелых режимах работы и высоких нагрузках.

Использование приводного инструмента и системы автоматической смены инструмента повышает производительность оборудования и позволяет выполнять обработку деталей сложной конфигурации без применения дополнительных установок и единиц оборудования. Такое решение сокращает время изготовления деталей и снижает производственные затраты.

Многоступенчатый редуктор привода рабочего стола имеет повышенный запас прочности, обеспечивая стабильную и надежную работу оборудования при длительной эксплуатации.

В конструкции рабочего стола используются высокоточные конические подшипники, рассчитанные на восприятие осевых и радиальных нагрузок, что положительно влияет на точность обработки и ресурс оборудования.

По желанию заказчика станок может иметь различные исполнения:

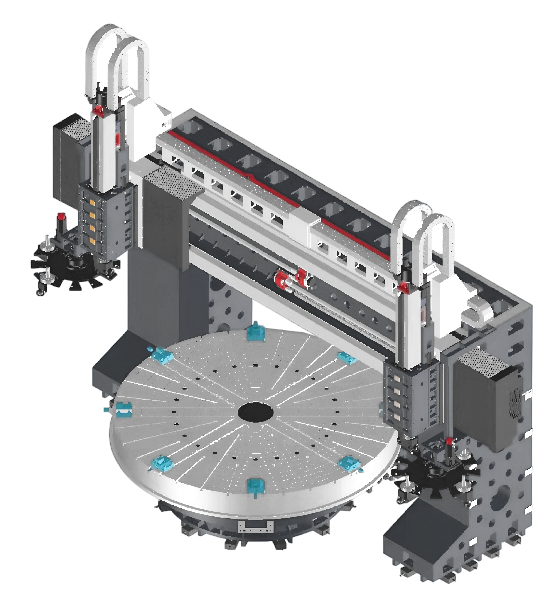

Один или два суппорта. Каждый суппорт имеет собственный инструментальный магазин.

С функцией фрезерования или без функции фрезерования. Каждый суппорт может оснащаться приводом вращающегося инструмента.

Суппорт может быть оснащен шлифовальным устройством. Также на станок устанавливается приспособление для правки шлифовального круга.

Список опций:

Система ЧПУ Siemens

Ось С стола и функция приводного инструмента

Второй суппорт

Шлифовальное устройство и приспособление для правки шлифовального круга

Устройство измерения инструмента

Датчик привязки и измерения детали

Оптические линейки линейных осей

Система подачи СОЖ через инструмент с повышенным давлением

Стабилизатор напряжения

Уловитель тумана СОЖ

Увеличение срока гарантии

Система защиты станка от столкновений

Инструментальный магазин на 24 позиции

Привод двери

Пистолет СОЖ

Пневмо пистолет

Постпроцессор

Инструмент и оснастка

Конфигурация обрабатывающего центра подбирается индивидуально в зависимости от требований заказчика и особенностей обрабатываемых деталей.

Габаритные размеры (ДхШхВ), мм: 8400х11500х8350

Ход по оси Z, мм: 1500

Вместимость магазина инструментов, шт: 24

Вес станка, т: 116

Макс. диаметр проворота, мм: 4200

Макс. диаметр точения, мм: 4200

Макс. высота заготовки, мм: 2000

Макс. вес заготовки, кг: 35000

Ход поперечной траверсы (ось W), мм: 1400

Быстрые перемещения по оси X/Z, м/мин: 10/10

Скорость вращения планшайбы, об/мин: 1-80

Момент планшайбы, Нм: 156400

Мощность привода планшайбы, кВт: 90/110

Ход по оси X1, мм: +2300.-1900

Ход по оси X2 - опция, мм: +2300/-100

Ход по оси Z2 - опция, мм: 1500
